Ihr kommt noch eine Beschreibung...

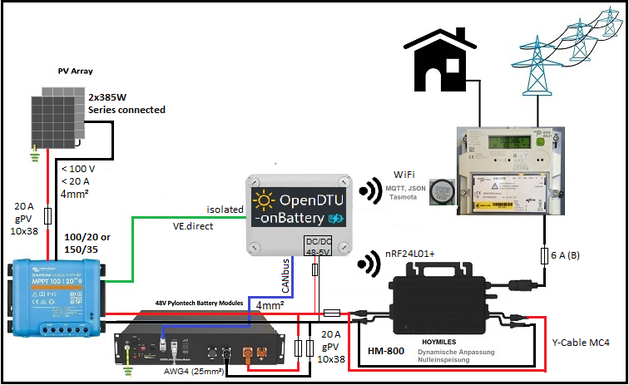

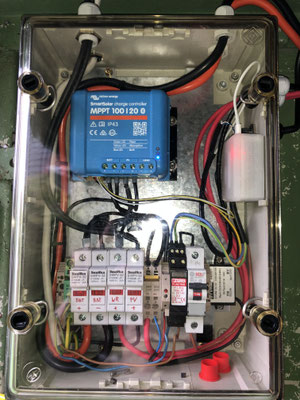

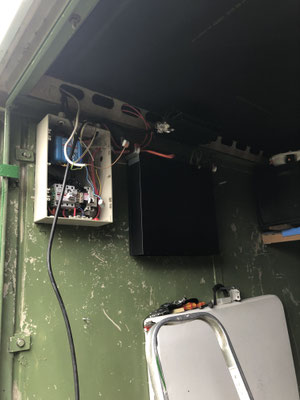

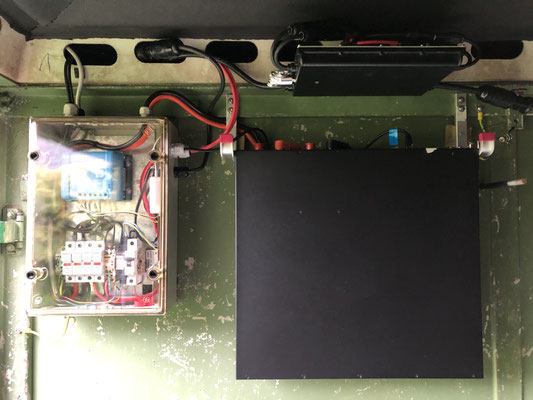

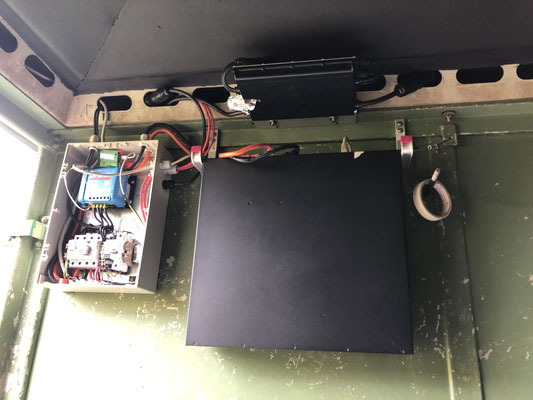

Verbaute Komponenten:
- Hoymiles HM-800
- PYLONTECH US2000C LiFePO4 2,4 kWh 48 V inkl. Kabelsatz 2m für WR
- Victron SmartSolar MPPT 100/20 (12/24/48V-20A) 100V
- OpenDTU-onBattery (Open DTU, Victron, Pylontech)
Fertige Platinen: eBay [eBay Werbung], Kleinanzeigen
Ich habe eine von Lukas über Kleinanzeigen gekauft, bei
der man noch den ESP und den NRF selbst bestücken muss. Leider benötigt die neueren Versionen (ab 2024.08.18) zwingend einen ESP32 mit 8MB Flash (oder man verzichtet auf OTA) und ich habe einen ESP32 WROOM mit nur 4MB. Die
ESP32-S3 sind leider nicht PIN-Kompatibel mit der alten Platine von Lukas, die ich auch habe. Aber Lukas bietet bereits eine aktualisierte Platine für den ESP32-S3 an.
- ESP32 S3 mit mindestens 8 MB Flash!
- nRF24L01+
- DC PV Sicherungen 10x38 20A
- restliche Komponenten siehe Stückliste (BOM)
Ich habe bei mir kein Einschaltstrombegrenzer eingesetzt, da mein Akku (US200C) einen Softstart (C = Softstart) eingebaut hat. Siehe auch hier (github). Ansonsten bräuchte man
einen Begrenzer. Diskussion dazu auf github.

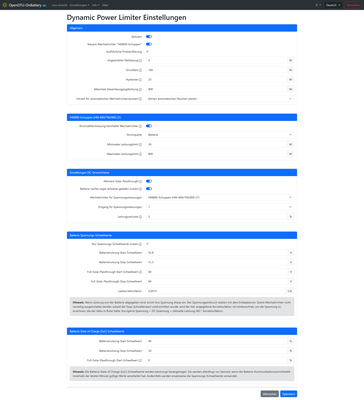

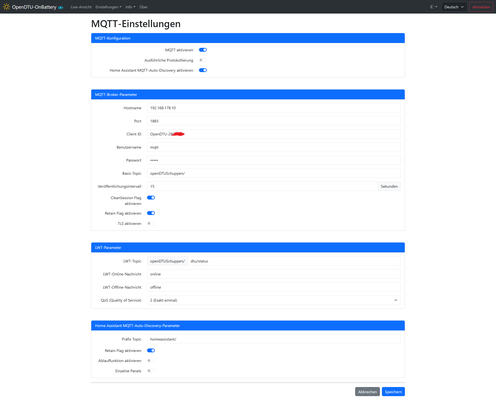

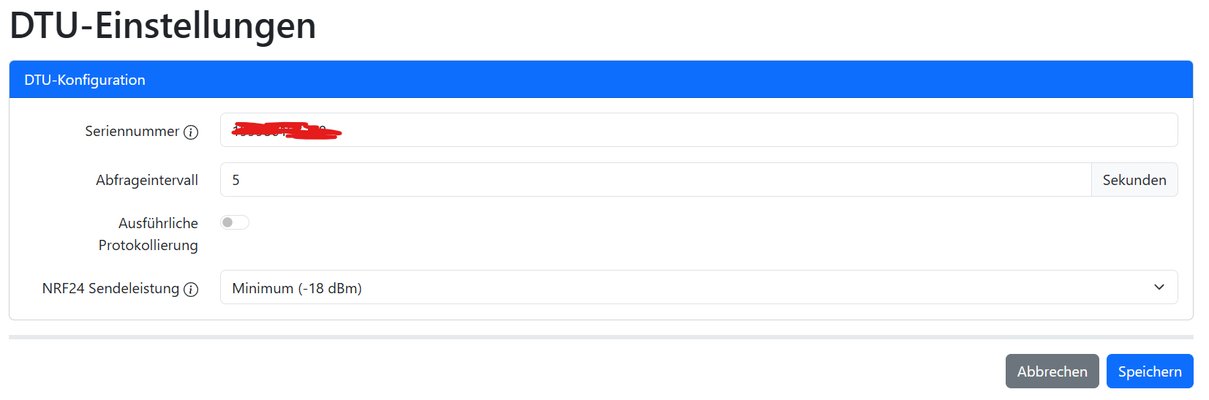

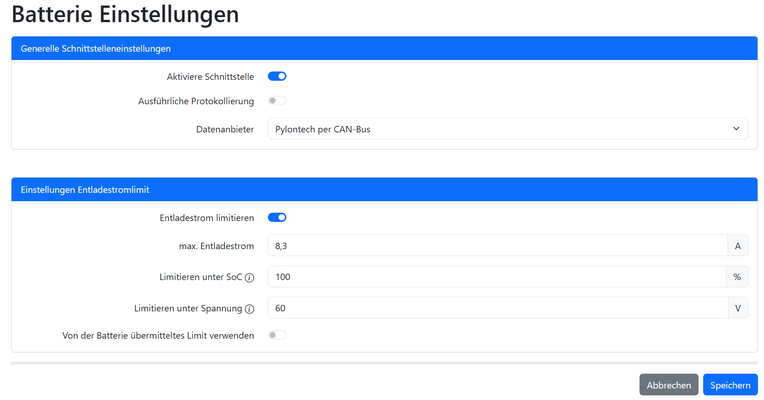

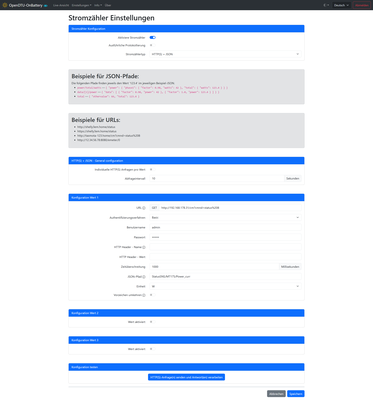

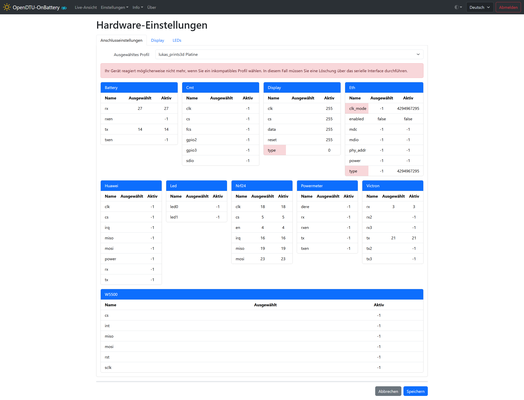

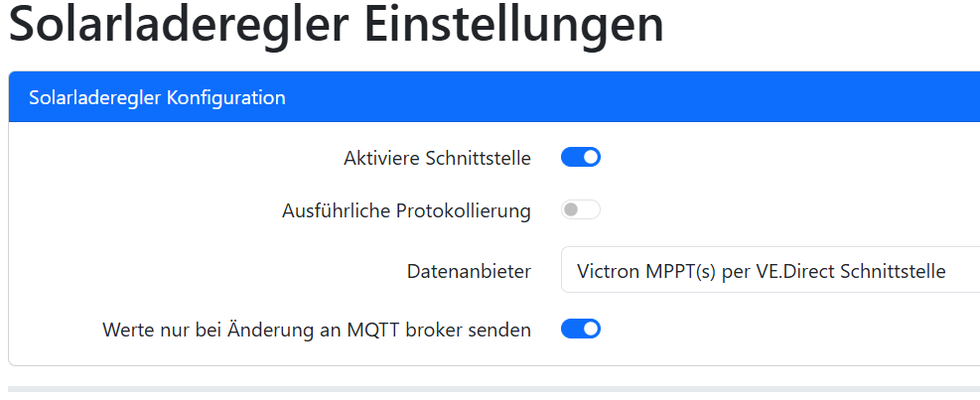

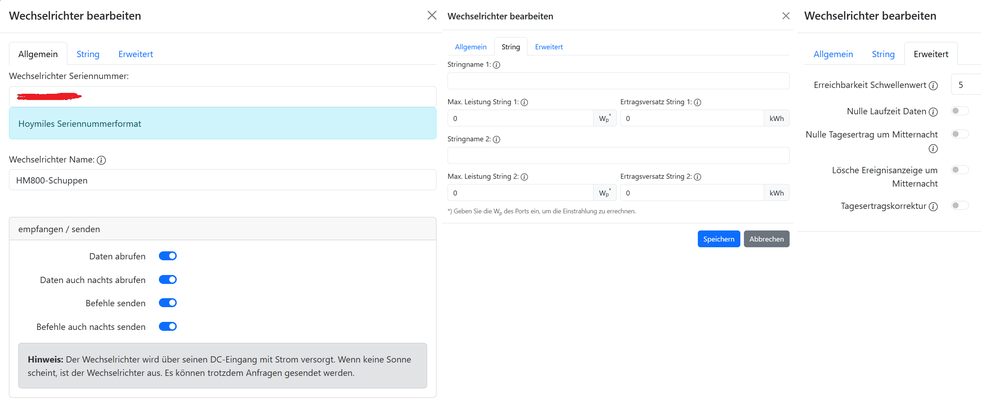

Anleitung(en) und Hilfe bekommt man auf den github Seiten des Projektes:
Übersicht:
Omega13 (Donnerstag, 07 November 2024 07:29)
Moin @all
Wer von Schwarmwissen profitieren möchte sollte sich auch das hier "https://discord.gg/WzhxEY62mB" mal anschauen.
Das ist ein Gemeinschaftsprojekt von Ahoy-DTU und openDTU.
ottelo (Donnerstag, 12 September 2024 23:06)
Die openDTU-onbattery Steuerung muss schon in der Nähe der PV Anlage und der Batterie sein. Zwei openDTUs an einem WR braucht man nicht, die Daten kann man sich ja so einem kleinen Display senden lassen. Zb Home Assistant aufm Raspberry Pi oder was anderes smartes.
WF (Mittwoch, 11 September 2024 09:41)
Hallo,
danke für die Mühen, die Du hier auf dich nimmst.
Gut der Hinweis zu Can-Bus und Ve.direkt. Das bedeutet aber auch, dass das alles dicht beieinander ist. Da muss ich mein Konzept wohl umwerfen. Ich wollte die DTU mit Display in der Wohnung haben, so wie jetzt meine Ahoy-DTU. Mehrere DTU am Hoymiles sollen nicht gut funktionieren.
Gruß
ottelo (Dienstag, 10 September 2024 13:39)
@WF
Ich habe oben mal ein paar Links für ebay und Kleinanzeigen hinzugefügt. Bei Kleinanzeigen kannst du dir mal die Platinen von Lukas anschauen. Eine ältere Version davon habe ich, mit ESP32 4MB leider. Seine neuen Boards sind für den ESP32-S3 8/16 MB und sind zukunftssicher! Bei eBay bin ich mir gerade nicht sicher, ob die angebotenen Boards inkl. Gehäuse auch einen CAN-Bus und VE.direct Anschluss haben. Beide sind notwendig für den Laderegler und Pylontech Batterie.
WF (Dienstag, 10 September 2024 11:59)
Hallo,
vielen Dank für die Rückmeldung und die vielen Links.
Dank der Links ist mir nun schon Vieles klarer.
Ich werde auch den Pylontech-Akku (C = Softstart) nehmen. Damit ist dann die Strombegrenzung geklärt.
Mit der "open-dtu-on-battery" tappe ich noch im Dunkeln.
Verwendest Du das "Fusion-Board" (https://opendtu-onbattery.net/3rd_party/opendtu_fusion/)? Wahrscheinlich aber nicht, denn
in der Stückliste hast Du die Komponenten einzeln aufgezählt.
Bei den Angeboten "open-dtu-on-battery" im Netz bin ich etwas verunsichert, was sich dahinter verbirgt. Haben alle die benötigten Schnittstellen? Der Link in deiner Stückliste funktioniert leider nicht mehr.
Aus Erfahrung mit der Ahoy-DTU weiß ich aber, dass ich für das Wlan und für den nRF24L01P eine Antenne brauche. Gibt es dafür eine Lösung?
Danke und Gruß
ottelo (Montag, 09 September 2024 12:03)
Bzgl. deiner Frage zur Einschaltstrombegrenzung. Hier gibt es eine Diskussion: https://github.com/helgeerbe/OpenDTU-OnBattery/discussions/528
Aber ich nutze den Pylontech Akku US2000C mit Softstart (C = Softstart).:
https://github.com/helgeerbe/OpenDTU-OnBattery/discussions/738
ottelo (Montag, 09 September 2024 11:40)
Hi WF, sorry hatte dir vergessen zu antworten.
Deine Fragen werden besser auf folgenden Seiten beantwortet "https://github.com/helgeerbe/OpenDTU-OnBattery/discussions", "https://github.com/helgeerbe/OpenDTU-OnBattery/wiki" bzw. "https://github.com/helgeerbe/OpenDTU-OnBattery/wiki/Wie-man-nach-L%C3%B6sungen-sucht%2C-Fragen-stellt%2C-Probleme-meldet".
Du brauchst für opendtu-onbattery zwingend ein neues Board mit ESP32 8MB Flash (oder mehr). Weil der ESP32 zum Auslesen deines Zählers läuft ja mit Tasmota. openDTU ist was ganz anderes! Was du genau brauchst findest du hier "https://github.com/helgeerbe/OpenDTU-OnBattery/wiki/ESP32-Versions-and-Memory". Bei ebay / Kleinanzeigen bieten welche fertige Boards an. Einfach nach opendtu onbattery suchen. Das sind die Leute, die da auch bei github im Diskussionsbereich aktiv sind.
VE.direct = Verbindung zum Victron Laderegler und CAN-Bus = Verbindung zu einem Akku, der CAN-Bus kann. Da kann man aber auch was anderes verwenden.
WF (Samstag, 07 September 2024 19:43)
Hallo,
noch eine Frage.
Brauche ich für die open-dtu-on-battery das spezielle Board oder geht das auch mit dem ESP32 zum Zähler auslesen?
Danke und Gruß
WF (Samstag, 07 September 2024 19:30)
Hallo,
noch eine Frage.
Benötigt man die Leitungen VE.direct und CAN-Bus unbedingt?
Danke und Gruß
WF (Samstag, 07 September 2024 18:05)
Hallo,
schöne techn. Lösung und ein schönes Projekt. Genau das was ich suche. Ich habe aber auch Fragen. Mein Kenntnisstand ist nicht so doll.
Ich habe momentan 4 x 420 W auf der Garage liegen und einen Hoymiles HM-1500 dazu.
Das müsste doch auch mit 2 x MPPT-Laderegler (je 2 x 420W in Reihe) zur Batterieeinspeisung gehen, oder? 2 Stck. wegen unterschiedlicher Beschattung der Module.
Dann alle 4 Eingänge des HM-1500 mit dem Akku verbinden, so wie bei Dir. geht das?
An anderer Stelle habe ich gelesen (Solarmodule Gladbeck), dass vor dem Wechselrichter unbedingt eine Einschaltstrombegrenzung rein muss.
Du Hast keine eingebaut. hast Du dazu eine Quelle, dass man darauf verzichten kann. Ich habe etwas Angst das mir die ganze Bude abbrennt.
Für eine Antwort wäre ich Dir sehr Dankbar.
Gruß und weiterhin so tolle Ideen.
