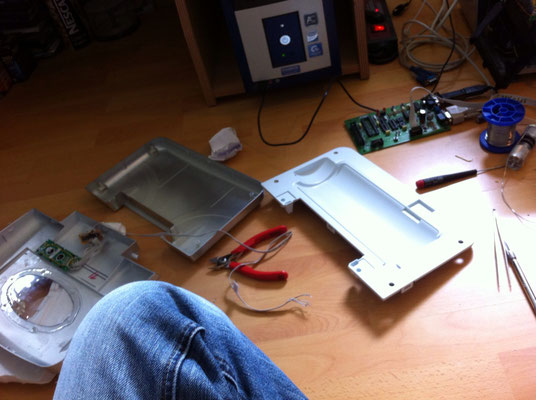

Mir waren die Eiswürfel in der einstellbaren Größe "L - 11Minuten" der Jago24 Eiswürfelmaschine, die ich mal im selbigen Shop günstig erworben habe, zu klein. Außerdem waren die Würfel sehr nass. Darum habe ich kurzerhand die Maschine zerlegt, die Funktionen und Ein- und Ausgänge analysiert. Danach habe ich mir einen neuen Mikrocontroller mit passenden I/O ausgesucht. Es sollte der Atmel ATMEGA8L werden. Zum Glück steckte noch einer in meiner Wii als alter unbrauchbarer ModChip :).

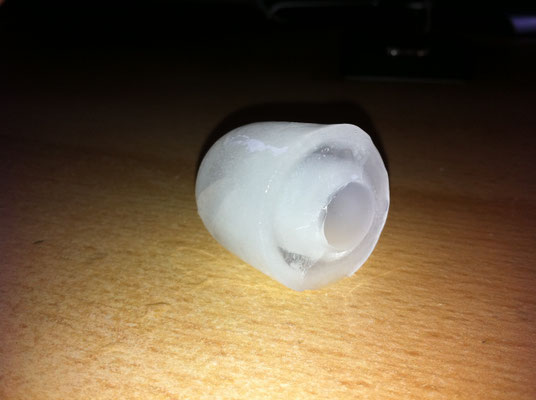

Das neue Programm besitzt nun andere Eisgefrierzeiten. Klein = 9 Minuten, Mittel = 11 Minuten und Groß = 15 Minuten. Die Eiswürfel werden nun dicker als 10mm. Nachdem das Fach mit dem Wasser umgedreht wurde, gefriert die Maschine die Eiswürfel für eine Minute nach. Danach ist die Oberfläche der Würfel schön gefroren und nicht mehr nass. Zudem kann ich nun den Mikrocontroller jederzeit umprogrammieren oder mir den aktuellen Status der Maschine via RS232 und ein Terminalprogramm anzeigen lassen :)

Arbeitshinweise:

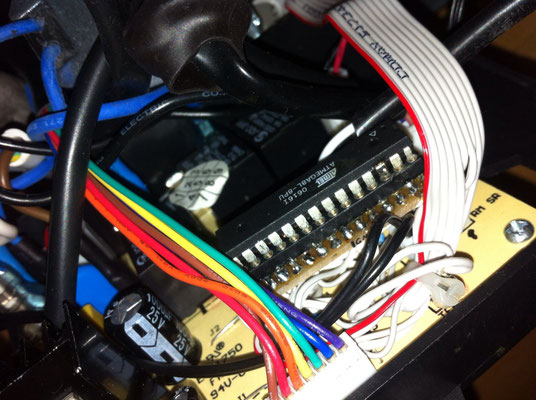

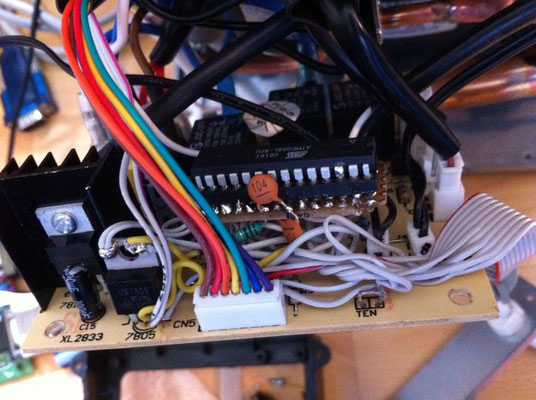

Es muss der vorhandene Controller ausgelötet und gegen den Atmega8L mit mehr Pins ausgetauscht werden. Dies muss jedoch über separate Leitungen/Kabel/Litze passieren, da er ja nicht mehr passt. Pinbelegungen und Flashhinweise im Download.

Eismaschine 3.0.rar (8.34 MB - 24.3.2017)

1. Video (1. Wurf)

Eine Eiswürfelmaschine von Jago24 Onlineshop. Habe diese Maschine allerdings auf eBay für 71 € inkl. Versand ersteigert. Sie hat ein Fassungsvermögen von 3,5 l Wasser.

Der erste Zyklus hat weniger als 10 Minuten gedauert, obwohl ich auf maximale Größe gestellt hatte (13 min). Raumtemperatur ist ca. 20 °C. Die 9 Eiswürfel sind jedoch seeeehr dünnwandig und nass. Die Eisdicke beträgt ca. 4mm. Die Würfel sind nach ca. 1-2 min im Selterglas geschmolzen. Ich warte jedoch noch auf die anderen Zyklen, vielleicht sind diese besser.

Edit:

Nach 40 Minuten sieht es schon besser aus. Nun eine Eisdicke von 6 mm und es wird dicker. Das Fach wird natürlich jetzt kühler und die Eiswürfel tauen nicht mehr so schnell. Falls doch, egal, das Wasser tropft unten in den Wasserbehälter und die Maschine produziert einfach nach :) Aufjedenfall für ne Party ideal und günstig.

2. Video (10. Wurf)

Die Maschine hatte ich kurz in einen anderen Raum gebracht und die vorhandenen Eiswürfel in den Wasserbehälter getan. Wenn die Maschine erst einmal eine halbe Stunde läuft, werden die Eiswürfel immer dicker. Nun haben die Eiswürfel bereits eine Dicke von 10 mm = 1cm! Aber seht selbst:

Fazit:

Die Eiswürfelmaschine benötigt pro Zyklus 11 Minuten bei 20 °C Raumtemperatur. Eisdicke 8-10mm (Rand). Er brauchte für 63 Eiswürfel, die zusammen 600g wiegen 1:19 h. Pro Eiswürfel also 1,25 Minuten. Das heißt in 24h produziert die Maschine 11kg Eis
