Alex (Mittwoch, 24 April 2024 19:56)

Hallo,
vielen Dank für die tolle Anleitung. Ich habe einen Lesekopf an einem D1 mini erfolgreich zum laufen gebracht (mit PV und Google-Chart). Allerdings startet der D1 mini in unregelmäßigen Abständen neu. Gefühlt macht er das, wenn ich per Handy darauf zugreife. Ich habe schon mehrere USB Netzteile probiert, um zumindest Das auszuschließen.
Woran kann das liegen? Bzw. wo kann ich ansetzten, um das zu beheben?

Gruß Alex

ottelo (Sonntag, 21 April 2024 13:30)

Schau mal unter Kapitel 1.a. Da habe ich den neuen Lesekopf hinzugefügt. Und welche GPIOs verwendet werden. Die kannst du ja auch verwenden.

Marcus (Sonntag, 21 April 2024 13:20)

@ Stefan: Wegen GPIOs ESP32supermini C3
Hallo Stefan,
Welche Pins / GPIOs Verwendest Du für die Sende und Empfangsdiode.
Ist es richtig, das bei dem ESP32 die Hardware RX/TX auf GPIO 20/21 was auch den Pins 20/21 entspricht liegen?

Mein Mini ist angekommen, es ist Sonntag, Aprilwetter und somit Zeit zum Basteln ;-)

Gruß
Marcus

ottelo (Freitag, 19 April 2024 20:26)

@Andreas
Danke für den Hinweis. Ich habe den ESP32 Lesekopf mal oben hinzugefügt. Bitshake empfiehlt auch den Kunden meine Seite bzw. mein Script, passt also :)

Andreas M. (Donnerstag, 18 April 2024 21:43)

Hallo an alle,
Es gibt einen fertigen esp32 c3 in einem SML Kopf von bitshake

https://www.amazon.de/gp/product/B0CCMXSPVX/ref=ppx_od_dt_b_asin_title_s00?ie=UTF8&psc=1

Bei mir läuft der schon eine Zeitlang ohne Probleme,
macht den EVU Zähler und auch Modbus meines SMA Wechselrichters, so ist alles in einem esp.

Soll keine Werbung sein ich habe davon auch nichts!

Die Frage ein paar Beiträge vorher.

Marcus (Donnerstag, 18 April 2024 19:45)

Hallo Minion,

Prima das es klappt. Da ich den Webquery Befehl bisher nicht kannte, kann ich dir das leider nicht beantworten.
Vielleicht kann jemand anderes die Frage beantworten. Würde mich auch interessieren.

Gruß
Marcus

MINION (Donnerstag, 18 April 2024 15:32)

Hallo Marcus,

danke für die schnelle Antwort. Ich habe mich da gestern glaub bisschen in die falsche Richtung verrannt.
Über den Tipp mit Websend bin ich jetzt auf den WebQuerry Befehl gestoßen, mit diesem klappts bisher einwandfrei.
;=>WebQuery http://pvanlage.bplaced.net/test.php/?power=%power%&EnFrGrid=%sml[2]%&EnToGrid=%sml[3]% GET

Was ist denn der Unterschied zwischen Websend und WebQuerry bis auf den anderen Befehlsaufbau? Ist da irgendeins schlechter oder besser?

Danke nochmals und viele Grüße

Minion

Marcus (Mittwoch, 17 April 2024 21:20)

Hallo Minion,
Schau mal in den FAQ (13) 9.
Direkt über diesen Kommentaren.
Da hat ottelo was beschrieben.
Ansonsten in den Kommentaren mal nach dem Befehl Websend suchen. Da hatte ich beschrieben wie ich die Daten an Thingspeak schicke. Bin z.Zt. nicht daheim sonst hätte ich es nochmal eingestellt.

Gruß
Marcus

MINION (Mittwoch, 17 April 2024 20:12)

Hallo @ottelo

erstmal vielen Dank für das tolle Script und die ausführliche Beschreibung. Ich habe den Lesekopf mit dem Google Chart Skript und einem ESP8266 4MB nun seit ein paar Monaten problemlos laufen. Inzwischen versuche ich die Daten von dem ESP irgendwie zu einem Webserver zu bekommen, um diese dort zu verarbeiten/visualisieren. Hier mal die Frage gibt es eine Möglichkeit im Script in Tasmota eine Website aufzurufen und dadurch die Daten über http weiterzugeben.
ca so: http://url.net/?power=sml1&...
Habe dazu nichts gefunden und deshalb versucht die Daten per Mqtt abzufragen, hierfür habe ich mir einen Cloud Mqtt-broker eingerichtet. Wenn ich mich zu diesem verbinden will, bekomme ich in Tasmota eine failed connection, was daran liegt, dass auf der Tasmota Version kein Mqtt mit TLS vorhanden ist. Ich habe mich daran versucht die Firmware nach deiner Anleitung selbst über Gitpod zu kompilieren, wodurch nach dem Einbinden von Mqtt mit TLS dies auch funktioniert hat. Hierfür habe ich nur diese Zeilen zu den von dir vorgeschlagenen hinzugefügt.
#ifndef USE_MQTT_TLS
#define USE_MQTT_TLS
#define USE_MQTT_TLS_CA_CERT
#endif
Jedoch ist der Controller dann fast unbrauchbar, der Aufruf der Weboberfläche dauert ewig und das Öffnen der Einstellungen lädt extrem langsam oder es kommt öfter zu Verbindungsabbrüchen. Wenn ich wieder auf deine Firmware update, läuft wieder alles einwandfrei. Hast du da noch irgendwas geändert, was nicht in der Anleitung steht, bzw. kannst du eventuell eine Firmware mit aktiviertem TLS zur Verfügung stellen.

Vielen Dank schonmal

Grüße
MINION

Stefan (Montag, 15 April 2024 22:28)

Hi, ihr beiden. Es gibt ein Board auf C3 Basis, das hab ich irgendwann mal in den Tiefen des Netzes gefunden.
Allerdings käuflich nicht auftreibbar. Genau wie der Esp01, aber mit 32er.

Okay, wer den Kopf neu druckt, hat ja alle möglichkeiten.
Dann könnte auch die Buchse dran bleiben. Ecken müssen aber rund.

Auf jeden Fall ist der Umbau machbar, sofern man einen Lötkolben hat und nicht 2 linke Hände voller Daumen.
Das Layout vom C3 ist bestens geeignet. Man kann das eigendlich nicht kaputt machen, selbst mit ungeeignetem Werkzeug nicht. Wifi technisch performt der auch viel besser.

Gruss! Stefan

ottelo (Montag, 15 April 2024 12:05)

@Stefan
Super Sache! Vielleicht passt Hichi ja sein Verkaufsschlager auch an, wäre jedenfalls genial.
Ich könnte für meinen bestehenden Hichi sonst mal ein neues Gehäuse drucken, wo dann der C3 Super-Mini reinpasst.

Marcus (Montag, 15 April 2024 11:47)

Hallo Stefan,
Danke für die Rückmeldung.
Hört sich gut an.
Dann werde ich mich mal mal daran versuchen.

Gruß
Marcus

Stefan (Sonntag, 14 April 2024 23:06)

@Markus - Und wen es sonst noch interessiert.

Ich hab den C3 Super-Mini jetzt im 'Volkszählergehäuse' laufen.
Erwartungsgemäß muss die USB Buchse aus dem C3 raus. Diese ist auch mittig unten nochmals verlötet.
Einfach das Gehäuse (Metall) aufheizen, dann vorsichtig hochklappen.
Mit passendem Werkzeug lassen sich die Anschlüsse ablöten. Ansonsten einfach leicht hin und her bewegen.
Dort geht nichts kaputt, da ist nix weiter. Der Spannungsregler kann auch weg.
Die mögen eigendlich keine 'Rückwärtsspannung' . Ich habe aber einen an 3.3 V zu laufen mit eingebautem Regler.
Das macht seit Monaten auch keine Probleme.
Die Ecken vom C3 müssen abgerundet werden. Dann passt das problemlos in das Gehäuse.
Der Spannungsregler vom LeseKopf nimmt den C3 locker.
Man könnte jetzt den Anschluß dort unterbringen wo vorher die USB Buchse war.
Platz wäre dort. Ausdremeln oder so. Dann sähe das so aus wie beim originalen ESP01 (s)
Ich hab die Leitungen an eine doppelte 2.54er Leiste angelötet und die Enden gekürzt.
Dann muss der C3 schräg eingelegt werden, weil die Höhe des Kopfes um knapp 2mm zu niedrig ist.
Spart aber die Arbeit mit dem Dremel.
Auf jeden Fall gibts nach dem Start 'Freudentränen' , die Charts blitzen praktisch auf.
Der Unterschied ist wie Tag und Nacht.
Speziell wer an den Scripten dreht oder öfter was ändert oder aufbläst, hat mit dem C3 seine Freude.
Bemerkungen im Script sind kein Problem mehr. Noch 2800 Zeichen frei.
Mein Script (original von Otello) (Danke nochmals) hat noch zusätzlichen Code, ist also etwas grösser.
Der C3 wird dann später auch Backups ins Filesystem schreiben.
Danke für die Ausführungen dazu nochmals an Gemu.

Ps. Der C3 lässt sich natürlich extern programmieren (auch ohne USB) , genau wie der ESP01 dann.
Allerdings dürfte das mit der Safeboot Partion nicht mehr notwendig sein.
Als Image können beide benutzt werden (also auch das ohne USB Support (ohne CDC) .

Gruss Stefan

Hans (Donnerstag, 11 April 2024 07:48)

@Ottelo
Habe es nun verstanden und in mein Script eingebaut. Es funktioniert und ist eine äußerst kompakte Filterung. Nochmals Danke.

ottelo (Mittwoch, 10 April 2024 22:50)

Das findest du hier unter Downloads.

Hans (Mittwoch, 10 April 2024 22:30)

@Ottelo
Die Filterung sieht ganz gut aus.
Kannst du mir das Script hier direkt einstellen, bzw. den Link wo ich ihn finden kann?
Sorry, ich bin leider in diesen Dingen noch nicht so fit.

ottelo (Dienstag, 09 April 2024 12:05)

@Hans
Du kannst die Filterung einstellen. Aktuell steht sie bei 0,9. D.h. wenn ein neuer Wert vom Stromzähler kommt, dann wird 90% vom vorherigen Wert und 10% vom neuen Wert verwendet. 0.9 ist schon eine ausreichende Filter finde ich.

Hier sieht man den Vergleich beider Leistungen:
https://imgur.com/a/kSezN47

hans (Dienstag, 09 April 2024 11:48)

@ottelo
Vielen Dank für die schnelle Antwort und Hilfe, Prima!!

ottelo (Dienstag, 09 April 2024 11:01)

@Hans
Ich habe im Script dafür eine neue Variable erstellt (Version 28.03.2024):

; simply filtered power for opendtu-onbattery DPL: http://192.168.178.31/cm?user=admin&password=joke&cmnd=script?power2
power2=(0.9*power2)+((1-0.9)*power)

Hans (Montag, 08 April 2024 19:26)

Ich nutze die Leistungswerte (sml[1]) meines ISKRA175 Zählers zum Regeln des PV-Überschusses für einen Warmwasser-Boiler. Gibt es eine Variable die den Minuten-Mittelwert ausgibt?

Volker (Samstag, 06 April 2024 09:26)

@ottelo
Es hat funktioniert. Danke. :-)

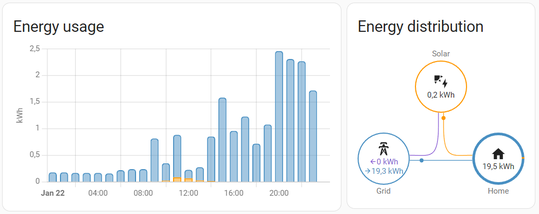

Für das die Werte im Energie Dashboard bei Home Assistant angezeigt werden, musste ich noch die Einträge in der configuration.yaml machen.
Jetzt noch den Monat abwarten und schauen ob dann wieder alles von vorne beginnt.

Gibt es hier eine Kaffeekasse?

ottelo (Dienstag, 02 April 2024 21:02)

Ich habe die Beschreibung und meine Scripte korrigiert!

ottelo (Dienstag, 02 April 2024 20:59)

Ihr müsst nur in eurem Script das %, was zuviel ist löschen. Dann sollte alles gehen!

ottelo (Dienstag, 02 April 2024 20:57)

@Volker und KlausP
Ich hatte ein Fehler (ein % zuviel) im Script bei publish!

Korrekt ist z.B.
=>publish stat/%topic%/script/consday %2(dcon[day])%

Dann im Config Template für den MQTT Explorer ebenfalls ein Fehler bei "stat_t". Da muss consday hin, falls ihr mein Script verwendet habt. Muss der gleiche Pfad sein wie bei =>publish in eurem Script!

{
"name": "Stromzähler Tagesverbrauch",
"uniq_id": "mt175_dayconsumption",
"dev_cla": "energy",
"stat_t": "stat/tasmota_1AFAD3/script/consday",
"unit_of_meas": "kWh",
"sug_dsp_prc": "2",
"dev": {
"connections": [
[
"mac",
"A02xxxxAFAD3"
]
]
}
}

Volker (Dienstag, 02 April 2024)

stat
tasmota_XXXXXX
script
tagesverbrauch = tasmota_XXXXXX
tageseinspeisung = tasmota_XXXXXX
monatsverbrauch = tasmota_XXXXXX
monatseinspeisung = tasmota_XXXXXX

Es ist alles zu sehen.
Danach links auf homeassistant --> sensor --> und das unten von mir geschriebene eingeben.

"Tagesverbrauch = xxx kWh" sehe ich nicht.
Im Script habe ich das stehen:


=>publish stat/%topic%/script/tagesverbrauch %2(%dcon[day])%

=>publish stat/%topic%/script/tageseinspeisung %2(%dprod[day])%

=>publish stat/%topic%/script/monatsverbrauch %2(%mcon[month])%

=>publish stat/%topic%/script/monatseinspeisung %2(%mcon[month+12])%

ottelo (Dienstag, 02 April 2024 18:00)

Habt ihr denn den korrekten Wert im MQTT Explorer (siehe Kapitel 10.3)?

Muss ich mir sonst nochmal anschauen und bei mir testen.

Volker (Dienstag, 02 April 2024 17:45)

Diesen Eintrag habe ich im MQTT Explorer gemacht.

Topic:

homeassistant/sensor/Hausstrom/Tagesverbrauch/config

json:

{
"name": "Tagesverbrauch",
"uniq_id": "hausstrom_tagesverbrauch",
"dev_cla": "energy",
"stat_t": "stat/tasmota_XXXXXX/script/Tagesverbrauch",
"unit_of_meas": "kWh",
"sug_dsp_prc": "2",
"dev": {
"connections": [
[
"mac",
"F4CFA2XXXXXX"
]
]
}
}

Der neue Eintrag bei Sensoren wird gemacht. Leider steht kein Wert da sondern Unbekannt.

Volker (Sonntag, 31 März 2024 12:41)

Ich habe auch Probleme mit den Tageswerten.
Für mir den Tagesverbrauch anzeigen zu lassen, habe ich dem MQTT Explorer gearbeitet, und der neue Sensor wird auch bei meinem Hichi in den Tasmota Geräten angezeigt.
Leider steht als Wert nur Unbekannt.
Hat jemand eine Lösung dafür?

Klaus P. (Sonntag, 31 März 2024 10:10)

Die Tages und Monatswerte bekomme ich bei mir nicht angezeigt.
Der Wert steht als "nicht Verfügbar" da.

ottelo (Donnerstag, 28 März 2024 16:52)

@Klaus P.
Ich habe dazu eine neue Anleitung geschrieben. Siehe Kapitel 10 !

Klaus P. (Donnerstag, 28 März 2024 09:11)

Klaus P. (Dienstag, 26 März 2024 11:04)

Kann mir bitte jemand beim hinzufügen der Tageseinspeisung in die configuration.yaml helfen.
Ich bekomme das nicht gebacken.

Bernd (Mittwoch, 27 März 2024 09:08)

ich versuchte ein Restore Configuration mit der gesicherten dmp datei, jedoch bekomme ich die Meldung :
dein Backup Upload Failed Not enough space
Tasmota 13.1.0 (06.10.2023) 4MB ESP 8266

was kann ich den da machen
danke im vorraus
Gruß Bernd

Seyit (Dienstag, 26 März 2024 21:58)

In etwar so

https://www.google.com/search?sca_esv=28795b6719ac1a08&sxsrf=ACQVn0_G-t3PjVAcb5CbDM7ZoE-Y8qpt9Q:1711486364098&q=esp32+smartmeter+3d+model&uds=AMwkrPtesdIO-WE-LTiss4GIfUfMda7c66sQZ4J76snjcLfVYMiq-ig5peRb-8x6RTdyWnL-r8VYP3_eBhhE7_72yNL4PCkkNob71bpB-3GwUMrUU6FQg-NLcwLHxNhUOHtB1QwnPosM70qmx_qtAsjpPiJgHPM0othzW6IPoB0F0haNu1MlKX-KqDKxCNv-EXlP-aR2fDSdlnN1Gq1-CLpb5u_Qekbqt2Bbh_Bu13NsaDHOh0oNi7abBiSua_rIxmz12CWm-Rwcno9I9yl_R-41gvDLKLPODQ&udm=2&prmd=ivnbz&sa=X&ved=2ahUKEwjOh5TG55KFAxWx9gIHHcmgB8AQtKgLegQIDRAB&biw=412&bih=743&dpr=2.63#vhid=UlAI8Ds6U40zFM&vssid=mosaic

Seyit (Dienstag, 26 März 2024 21:57)

Ich ich nutze das System jetzt schon 1 1/2 und es läuft stabil und zuverlässig besten dank dafür erstklassige Arbeit.
Nun meine Frage kann man die ausgelesenen Werte auch gleichzeitig auf einem 3.5 Zoll display wieder geben?

Klaus P. (Dienstag, 26 März 2024 11:04)

Kann mir bitte jemand beim hinzufügen der Tageseinspeisung in die configuration.yaml helfen.
Ich bekomme das nicht gebacken.

ottelo (Montag, 25 März 2024 20:13)

@T.B.
Der Inhalt von "p" Variablen wird fest im Flash gespeichert (svars Befehl im Script 1x um Mitternacht). Wenn du nun z.b. die 2. p-Variable aus meinem Script entfernst, das Script vorher aber schonmal lief, dann rücken alle Variablen im Speicher um 1 Stelle zurück. Die ehemals 3. Variable bekommt nun den Wert der eben entfernten (usw). Ich hoffe ich liege da richtig ^^. Du kannst die p-Variablen aber über die Console mit 0 belegen. Anleitung dazu im Script oder in der FAQ.
Oder du flasht die Firmware über das USB-Seriell Kabel neu und löscht vorher den Speicher. Das geht z.B. mit dem ESP Flash Tool vom Hersteller oder mit Tasmotizer (Haken bei Erase before Flashing). Dann sollten auch alle Tasmota Einstellungen gelöscht werden.

Stefan (Montag, 25 März 2024 19:39)

@Chris O
>Ich würde mir den genaueren Hintergrund über dieses Vorhaben oben in dem entsprechenden Abschnitt (2) - >Unbenutzter TX-Pin (Sendediode) - wünschen.
>- warum auf high
>- warum überhaupt abschalten und nicht nur abklemmen

Kommt auf den benutzten ESP an, und natürlich welcher GPIo.

Wenn die 'Led' mit Low geschaltet wird musst du High setzen, oder halt andersrum.
Damit die halt definiert 'Aus' ist.

Wenn du den 'Steuerpin' für die Led offen lässt, kannst du nicht genau sagen was zwischendurch passiert.
Könnte durch parasitäre Ströme der anderen Leitungen geschaltet/getriggert werden, zum Beispiel.
Sicher ist immer einen definierten Pegel zu haben. Da kannst du auch mit einem Widerstand (z.b. 10 Kohm) nach Ground oder Vcc erreichen.

Bei dem 'Hitchi' mit dem esp01 drin, gibts da eigendlich keine Probleme.
Zumindest hier nicht.

Gruss!

T.B. (Montag, 25 März 2024 15:14)

@Andreas M.

Wenn man eine neue Firmware aufspielt sind dann die P-Variablen immer noch im Speicher oder werden sie gelöscht?
Wenn Ja, wie kann man dann das ganze löschen und mit leeren Speicher und anderer Firmware neu anfangen?

ottelo (Montag, 25 März 2024 13:50)

@Klaus P.
Im neusten Script werden die Daten nun auch gesendet. Der Wert taucht aber nicht in HA automatisch auf (Auto Discovery). Man muss ihn selbst hinzufügen. Musst mal im Internet suchen wie das geht. "Home Assistant Entity MQTT configuration.yaml" suchen.

@Chris O
Habe ich umgesetzt

@All
Funktioniert bei euch die Übermittlung der Tages und Monatsverbrauchswerte? Ich habe es ja aktuell so drin:

=>publish stat/%topic%/RESULT {"Tagesverbrauch":%2(dcon[day])%}
=>publish stat/%topic%/RESULT {"Tageseinspeisung":%2(dprod[day])%}
=>publish stat/%topic%/RESULT {"Monatsverbrauch":%2(mcon[month])%}
=>publish stat/%topic%/RESULT {"Monatseinspeisung":%2(mcon[month+12])%}

Via MQTTExplorer sehe ich aber leider immer nur Monatseinspeisung.

Klaus P. (Montag, 25 März 2024 13:14)

Wie kann man die Tageseinspeisung in HA abgreifen?

Chris O (Sonntag, 24 März 2024 23:17)

#Verbesserungsvorschlag:
Danke für die passenden Beiträge zum Thema "TX Leitung auf HIGH-Pegel (3,3V) setzen".
Ich würde mir den genaueren Hintergrund über dieses Vorhaben oben in dem entsprechenden Abschnitt (2) - Unbenutzter TX-Pin (Sendediode) - wünschen.
- warum auf high
- warum überhaupt abschalten und nicht nur abklemmen

LG Chris

Andreas M. (Samstag, 23 März 2024 21:40)

Hallo,

@T.B. und alle anderen hier

P- Variablen immer am Ende von >D im Script einfügen, wenn vorher dann werden bei Änderungen von p- Variablen alle Variablen mit Werten verschoben, bringt alles durcheinander.
Ganz wichtiger Tipp von einem Tasmota Entwickler!

T.B. (Samstag, 23 März 2024 08:33)

Wieso ist alles verwurschtelt wenn man p: Variablen im "Script" umstellt, oder eine normale Variable löscht, da sie nicht mehr gebraucht wird?

ottelo (Mittwoch, 20 März 2024 20:49)

Vom Tasmota Entwickler:
das ist ein bug im Ardunio Core. Der soll bald behoben werden. (aber wann genau ist nicht bekannt)

bei allen ESP32 Varianten geht zur Zeit nur ein serieller Hardware Serial Zähler weniger als bisher.

du kannst aber mit Software Serial arbeiten. (#define USE_ESP32_SW_SERIAL)

die Pin Nummern dann mit negativem Vorzeichen angeben.

https://forum.creationx.de/forum/index.php?thread/4242-2-lesek%C3%B6pfe-wollen-nicht-gleichzeitig/&pageNo=1

Joachim (Mittwoch, 20 März 2024 20:46)

Ich habe Tasmota 13.3 installiert und lese 2 Zähler (2 x DWS74) mit WT32-ETH01 aus. Leider lassen sich hier keine Bilder einfügen.

KaJo (Mittwoch, 20 März 2024 15:54)

Hallo ottelo,

danke für den Hinweis.

Habe gerade einen Downgrade auf die 13.1.0 probiert mit der "Firmware upgrade" Funktion. Steigt aus mit der Meldung "Upload Failed - Invalid file signature". Eine Idee? Oder muss ich komplett frisch flashen? Ist beim ESP32-ETH01 etwas sep. zu beachten?

ottelo (Mittwoch, 20 März 2024 11:41)

@KaJo
Den Hinweis Text direkt neben dem Download gesehen?

! ab 13.2 funktioniert das Auslesen von 2 Zählern nicht mehr. Bugfix von Tasmota ist von den Devs geplant.

KaJo (Mittwoch, 20 März 2024 10:59)

Hallo zusammen,
ich habe ein ES32-EHT01 erfolgreich mit der aktuellen Version 13.3.0 (tasmota32.factory) geflasht. Connect via WIFI und ETH funktioniert einwandfrei.
Die vier genutzten Hitchi-Köpfe mit Tasmota auf einem Wemos D1 mini funktionieren (alte Installation). Die SML Werte der Zähler kommen perfekt an beim Wemos D1. Diese Hitchi TTL Köpfe habe ich jetzt an den ESP32 angeschlossen. Das Script habe ich mit den neuen GPIOs aktualisiert. Ich bekomme keine Werte. Das Log zeigt Null Werte.
Gibt es irgendeine Idee was fehlen könnte? Gibt es Einschränkungen bei den GPIOs Ich habe die genutzt die Input können und (GPIO 2, 4, 35 und 12 liegen direkt nebeneinander). Die nicht genutzten TX habe ich wie schon im Kommentar beschreiben auf 3V3 gelegt.

ottelo (Dienstag, 19 März 2024 23:21)

@Hans
Nein, beim ESP32 habe ich nichts deaktiviert.

Hans (Dienstag, 19 März 2024 21:10)

Hallo ottelo, ist der DS18B20 Sensor auch in der ESP32-Software deaktiviert?

ottelo (Freitag, 15 März 2024 07:36)

@Christ
Das ist egal. Du brauchst keinen echten TX/RX GPIO verwenden. Aber man darf nicht jeden GPIO nehmen.

@Volker
Ja. Ich arbeite gerade noch an dem Discovery, so dass diese neuen Werte auch automatisch unter der Tasmota Integration in HA auftauchen. Momentan muss man diese per HAnd einbinden.

@Hans
Wenn du ein ESP8266 verwendest, ich hab den Sensor deaktiviert um Speicher zu sparen. Musst du dir sonst selbst kompilieren. Du siehst was ich alles deaktiviert habe hier https://pastebin.com/SPm2mRgn

Chris (Donnerstag, 14 März 2024 23:01)

Tolle Seite, hat mir den Einstieg in das Thema schon sehr erleichtert!
Ist es richtig, dass ich an einem ESP8266 zwei Leseköpfe anschließen kann und dafür beliebige GPIOs wählen kann? Oder sollte ich lieber GPIOs mit echtem UART auswählen (GPIO 3 und 13)?

Volker (Donnerstag, 14 März 2024 18:36)

Mir geht es darum, dass ich die Tages, Wochen, Monats und Jahreseinspeisung nicht abgreifen kann und in Home Assistant anzeigen lassen kann.

Hans (Donnerstag, 14 März 2024 18:14)

Ich habe ein Problem per Script zwei Temperatursensoren DS18B20 an einem GPIO auszulesen, z.B. :
t_P=DS18B20_2#Temperature
t_W=DS18B20_1#Temperature
Mit einem Sensor hat es geklappt, mit:
t_W=DS18B20#Temperature
Liegt das ev. an der reduzierten Firmware?

Volker (Donnerstag, 14 März 2024 17:55)

@ottelo
Ist das schon im neuen Script drin?

>T
=>publish stat/%topic%/RESULT {"Tagesverbrauch":%2(EnFrGrid-dval)%}
=>publish stat/%topic%/RESULT {"Monatsverbrauch":%2(EnFrGrid-mval)%}
=>publish stat/%topic%/RESULT {"Tageseinspeisung":%2(EnToGrid-dval2)%}
=>publish stat/%topic%/RESULT {"Monatseinspeisung":%2(EnToGrid-mval2)%}
=>publish stat/%topic%/RESULT {"Gesamteinspeisung":%2(EnToGrid)%}

ottelo (Mittwoch, 13 März 2024 17:08)

@Marco
Super das es nun bei dir geht. Ich nehme es mal bei mir in die FAQ auf und in die Beschreibung ganz oben, wo man den Lesekopf verdrahten muss. Du hast Recht, man muss die Leitung auf HIGH-Pegel (3,3V) setzen, damit diese nicht leuchtet. Es ist nämlich ein PNP-Transistor vorgeschaltet, kein NPN (siehe Schaltplan: https://wiki.volkszaehler.org/hardware/controllers/ir-schreib-lesekopf-ttl-ausgang)

Marco (Mittwoch, 13 März 2024 14:41)

@ottelo und Stefan
Ich habe die Übeltäter ausfindig machen können bevor ich eure Antworten gelesen habe. Für diejenigen, die in dasselbe Problem laufen hier in ausführlich:
Fertige Leseköpfe haben i.d.R. einen Fototransistor zum Empfang und eine IR-Diode zum Senden der Lichtimpulse.
Bei nicht beschaltetem TX-Pin (zum Senden) kann es vorkommen, dass die Sendedioden ein Eigenleben entwickeln. Das heißt, sobald an dem offenen Pin oder Kabelende die Spannung eine gewisse Schwelle erreicht schaltet die Diode sich ein. Es reicht schon, dass die im Kabel parallel laufende Empfangsleitung Spannung induziert...
In meinem Fall hat das zu wild flackernden Sendedioden (lässt sich mit Handykamera o.ä. gut beobachten) geführt. Selbst ein Abkleben der Sendedioden mit schwarzem Isolierband hat nicht geholfen (!!!).
Letztlich habe ich die ungenutzte Sendeleitung meiner Leseköpfe einfach fest auf 3,3V (HIGH Pegel) gelegt. Danach war "Stille" an den Sendedioden. Bei einem LOW-Pegel würden diese (bei mir) dauerhaft leuchten, was ich dann auch nicht wollte.
Seitdem ist es eine wahre Freude die Werte beider Zähler im Sekundentakt zu sehen ;-)
Ich verwende derzeit v13.3.0 mit dem WT32-ETH01.
Danke nochmals an ottelo mit dem großartigen Artikel und allen Helfenden in den Kommentaren.

Volker (Mittwoch, 13 März 2024 11:32)

Ich habe es mit Helfern gemacht. :-)

Volker (Mittwoch, 13 März 2024 09:17)

@ottelo
Mit deiner Anleitung habe ich es jetzt hin bekommen meine beiden Hichi's mit dem Script zu bespielen. Danke.

Hat jemand von euch zwei separate Hichi's an zwei Zählern am laufen, und lässt diese in Home Assistant mit Power Flow Card Plus auf einer Karte visualisieren?
Ich bekomme es nicht hin das bei "Grid" von beiden Zählern die Einspeisung und der Verbrauch angezeigt wird.

@Karsten
Was genau geschieht genau bei deiner Script Erweiterung?

Stefan (Dienstag, 12 März 2024 23:28)

@Markus

Der passt 100% in das Gehäuse.
Entweder muss das Gehäuse angepasst werden (wegen der usb c) oder halt weg das Ding.
Rein elektrisch geht das nicht, dazu muss ein Adapter gelötet werden.
Also von der 8 Pol Buchse (wo normal der Esp01(s) drinsteckt) , stellt ja kein Problem dar.
Würde dann von dort auch die 5 Volt holen, ev. reicht der Spannungswandler auf der Platine nicht für den Esp32.
Muss ich noch nachschauen.

Es muss übrigens direkte Esp32 auf einer Platine wie dem esp01 geben, hab ich im Netz gesehen.
Allerdings keine Bezugsquelle gefunden. Könnte man auf Lochraster auch selbst bauen.
Dann wäre man komplett frei in der 'Esp findung' ;-)

Gruss!

ottelo (Dienstag, 12 März 2024 21:12)

@Stefan und Marco
Ach das Problem hatte ich auch mal, fällt mir gerade ein. Die Sendediode flackerte anscheinend hin und her und hat das Menü des Stromzählers bedient und total Wirres Zeug anzeigen lassen, ich dachte schon sonstwas. Die Diode war bei mir an ein GPIO Pin angelötet aber in Tasmota nicht konfiguriert gewesen. In Tasmota habe ich dann den entsprechenden GPIO von "User" auf "Output Lo" (oder Hi) gesetzt, dann war Ruhe.

Stefan (Dienstag, 12 März 2024 20:07)

@Marco

Hier ist das so, das der Zähler den Empfänger zu'mumpt`.
Sicherheitsweise Sendediode zukleben und dann den Empfänger vom Zähler entfernen.
Gefaltetes Papier z.b. (Um den Empfänger vom Sender zu entfernen)
Eigendlich war das hier ein Zufallstreffer.
Oder testweise was zum abdunkeln zwischenpacken.
=>sensor53 lx - kennst du aber ? x=Gpiopin einer Led. Für den esp01s wäre das 2

Marco (Dienstag, 12 März 2024 12:31)

@Karsten
Mit dem Oszi hatte ich ja gute Signale an den Leseköpfen messen können. Nur scheint die Verarbeitung mit dem ESP trotzdem irgendwie ein Problem zu sein. Ob es an den gewählten IO-Pins, der ESP-Ausführung oder etwas ganz anderem liegt, da bin ich noch auf der Suche.
Ich hatte auch schon die Sendedioden im Verdacht. Also dass der TX-Anschluss ohne definiertes Potential die Sendedioden irgendwann dauerhaft leuchten lässt und dadurch die Probleme verursacht. Dem muss ich nochmals nachgehen...
Das würde erklären, weshalb es mit den simplen Empfängern tlw. besser funktioniert.
Dazu wäre aber auch eine längere Beobachtung mit dem Oszilloskop erforderlich.

Karsten (Dienstag, 12 März 2024 11:29)

@Marco
ich habe als lese Diode den "TRCT5000 IR" vom großen Fluss im 3er set für 4,83€ inkl. Versand, hiermit funktioniert das auslesen hervorragend.
Allerdings muss der Poti beim ersten mal noch eingestellt werden dh. alles anbauen und in die Konsole schauen und am Poti so lange drehen bis korrekte Werte angezeigt werden.

Marco (Dienstag, 12 März 2024 11:05)

Danke @Joachim und @Marcus für die Anregungen.
Es ist so, dass ich in der Konsole zwar Daten erhalte, diese sehen aber nach meinem Eindruck unvollständig aus. Bei jedem gelesenen Paket sind es unterschiedlich viele und lange Zeilen.
Bei meinem ersten Versuch die beiden Zähler zu konfigurieren hat es eine Zeit lang problemlos geklappt. Ich habe alle gewünschten Werte in der Übersicht bekommen. Dann aber nur noch vereinzelt und dann gar nicht mehr.
Ein Tausch der Leseköpfe von der einfachen Schaltung (Volkszähler) auf eine bessere Variante (Schmitt-Trigger) hat dabei nichts gebracht, im Gegenteil.
Das Verhalten scheint wie von @Stefan in Beitrag #1005 beschrieben.
Macht es einen Unterschied, ob ich IO2 / IO4 oder einen "echten" RX-Pin (IO3) nutze?
Wie kann es sein, dass sich verschiedene ESP-Ausführungen offenbar unterschiedlich beim Empfang der Daten verhalten?
Ist es möglich, dass ESP-seitig Daten "verschluckt" werden?

Karsten (Dienstag, 12 März 2024)

Super wenn ich zu dieser tollen Arbeit etwas beitragen konnte.

Schade nur das ich das hier nicht schon eher gefunden habe, hab mir gerade erst den Shelly pro 3 EM für diese Zwecke zugelegt aber festgestellt das dieser nicht Saldiert,
das Geld hätte ich mir sparen können, gerade da ich den Auslesekopf eh schon am Smartmeter hatte.

ottelo (Dienstag, 12 März 2024 10:31)

@Karsten
Ich wollte mich auch gerade auf die Suche nach einer Lösung machen und tada hast du eine gepostet :)
Deine Lösung werde ich direkt mal ins Script bauen (auskommentiert).

Karsten (Dienstag, 12 März 2024 10:29)

Habe nun eine Lösung gefunden:
Am Ende vom Script einfach
>T
=>publish stat/%topic%/RESULT {"Tagesverbrauch":%2(EnFrGrid-dval)%}
=>publish stat/%topic%/RESULT {"Monatsverbrauch":%2(EnFrGrid-mval)%}
=>publish stat/%topic%/RESULT {"Tageseinspeisung":%2(EnToGrid-dval2)%}
=>publish stat/%topic%/RESULT {"Monatseinspeisung":%2(EnToGrid-mval2)%}
=>publish stat/%topic%/RESULT {"Gesamteinspeisung":%2(EnToGrid)%}

einbauen, auf diese Weise werden die Daten per Mqtt gleich mit übertragen und das ganze ist Plattformunabhängig.
Evt. kann das hier gleich mit ins Script eingebaut werden, so haben es andere Nutzer mal etwas einfacher.

Gruß
Karsten

Marcus (Dienstag, 12 März 2024 07:29)

@Karsten
Den aktuellen Tageswert bekommst du zum Abfrage-/Sendezeitpunkt mit %(EnFrGrid-dval)%, Monatswert mit %(EnFrGrid-mval)%. PV habe ich nicht (Mietswohnung mit Nordbalkon). Der Tagesverbrauch wird dann natürlich um 00:00 auf 0 gesetzt und zählt für den aktuellen Tag wieder neu hoch.
Was du dann in FEHM oder IO Broker damit machen musst kann ich dir nicht sagen. Habe Homeassistant und mir reicht die dort stündliche Aufstellung.

Gruß
Marcus

Karsten (Montag, 11 März 2024 18:45)

Danke Marcus für deine Antwort,
leider kann ich damit nix anfangen, wenn ich das jetzt richtig vertehe hast du noch weiteren code zum berechnen der dpw ?

Was mich schon einmal etwas weiter bringen würde wäre wie ich die eingespeiste Energie (Tages/Monats) über die Console auslesen kann.
Mit script?dval2 kommt die um 0 uhr gespeicherte Monats einspeisung, leider keine Tages Einspeisung.

Übergabe an IO Broker würde mir auch schon langen, könnte von hier dann die Daten an FHEM übergeben.

Marcus (Montag, 11 März 2024 12:46)

@Karsten
Ich kenne FHEM zwar nicht aber lasse mir einige Daten nach Thingspeak per http schicken.
Im Skript habe ich beim "alle 30 sek Teil" die folgende Zeile eingefügt.
=>Websend [184.106.153.149:80]/update?apikey=xxxxxxxxxxx&field1=%dpw%&field2=%dpw%&field3=%EnFrGrid%
dpw ist bei mir die durchschnittliche Leistung über 30 sek
Den Tagesverbrauch bin ich bisher noch nicht angegangen

vielleicht hilft dir das ja weiter

@Stefan
Hichi und ESP32 c3 super mini ist eine gute Idee. passt der wirklich mit in das Gehäuse?
Berichte mal ob's geklappt hat wenn Du soweit bist.

Gruß
Marcus

Karsten (Montag, 11 März 2024 11:06)

Ich suche gerade eine Möglichkeit die Daten für Tages-Monats-Verbrauch sowie Einspeisung ab zu fragen.
Über mqtt werden leider nur die auslesbaren Swartmeter Daten empfangen.
Hat hier jemand eine Lösung dafür?
Würde gerne die Daten in FHEM darstellen.
Gruß
Karsten

Stefan (Sonntag, 10 März 2024 22:11)

Ich würde auch erstmal einen Zähler zum arbeiten bewegen.

Zu den Hitchi Leseköpfen, je nach Esp kommt es da zu komischen Effekten.
Um den Hitchi mit esp01s (aufgesteckt) zum laufen zu bekommen war es notwendig
die Empfangsdiode (5mm) zu dämpfen.
Ich hab das mit UV Schutzfolie für Fenster gemacht (leicht verspiegelt).
Erst kam nach einiger Zeit 'Müll' dann keinerlei Daten mehr.
(Glaub hatte ich auch schon geschrieben).
Versuche mit demselbem Kopf und esp32s2 - läuft nicht anständig.
Als nächstes ist der C3 Super-Mini dran, der passt dann auch in den Kopf.

Marcus (Sonntag, 10 März 2024 08:51)

@Marco
Hast du mal erst mit nur einem Zähler getestet?
Ich habe mittlerweile den gleichen ESP, allerdings nur einen Zähler den ich am GPIO 3 angeschlossen habe. Mit ottelos Version 13.1.0 läuft es problemlos.
Anstelle des Hitchi habe ich einfach einen Phototransistor der mittes Poti gegen 3,3v gezogen wird.

Mein Zähler gibt die Werte nach Eingabe Pin und Einstellung inf=on sowie Pin=off dauerhaft aus.

Gruß
Marcus

Joachim (Samstag, 09 März 2024 20:59)

@Marco:
Beim Hitchi IR TTL Lesekopf wird gemäß Punkt (4e) TX an TX und RX an RX angeschlossen. Die Pins z. B. 2 bzw. 4 (WT32) hast du in der SML-Definition für die Zähler festgelegt. Bei mir geht ein Zähler RX-Pin auf Pin IO4, der zweite Zähler an Pin IO2. Es ist doch gut erkennbar, ob in der Hexausgabe Daten ankommen (4e).

Marco (Freitag, 08 März 2024 23:49)

@Joachim
Ich finde im regulären Text nur wenig Hinweise. Bei der TX-Leitung steht in der Abbildung "optional".
Es findet sich auch kein Hinweis, ob/dass in v13.3 das Problem mit zwei Zählern gefixt wurde.

Ansonsten werde ich wohl die 1000 Kommentare auf Hinweise durchgehen...

Joachim (Freitag, 08 März 2024 21:42)

@Marco:
Ich nutze auch einen WT32 ETH01 mit Tasmota 13.3 und Google Chart Script und 2 Zählern. Alles läuft sehr stabil.
Deine Fragen sind bereits alle in den Kommentaren bzw. im Text zum Programm beantwortet. Du müsstest Dir die Mühe machen, viele Kommentare zu lesen. Es ist halt kein Forum mit Ordnungssystem.
Empfehlenswert: Ersatz WT32 ETH01 bereitlegen, und neu mit *factory.bin flashen (Tasmota 13.3 wegen Neuaufteilung der Partitionen)

Marco (Freitag, 08 März 2024 17:31)

Ich kämpfe gerade mit einem W32 ETH01 und zwei Zählern.
Installiert ist v13.1 aber es kommen nach dem Gerätestart an beiden IR-Schnittstellen immer nur ein paar Pakete an Daten, danach scheint es als würden die Signalleitungen auf 0V liegen. Ich habe es bereits mit zwei Paar unterschiedlichen TTL-Leseköpfen probiert (Ergebnis identisch) und mit dem Oszi nachgemessen. Anschlusskabel gegen geschirmte getauscht. Die Signale sehen sehr sauber aus, bleiben dann aber nach kurzer Zeit aus.
Bei den Zählern handelt es sich um einen efr SGM C4 und um einen Holley DTZ541. Beide Zähler lassen sich mit Hichi USB-Leseköpfen an einem Raspi und vzlogger dauerhaft erfolgreich lesen.
Ich würde nun gerne auf Tasmota umsteigen. Bisher hatte ich die Zähler an IO2 und IO4 angeschlossen. Die Zähler senden von sich aus im Sekundentakt jeweils ihre Werte. Ist es in dem Fall erforderlich die TX-Leitungen irgendwie anzuschließen (Pins?, GND, 3,3V)?
Besteht irgendwo noch eine Möglichkeit, dass es sich um ein Hardwareproblem handelt oder muss ich in der Software suchen?
Gibt es bereits neuere Versionen (nach 13.2) die mit zwei Zählern umgehen können?
Gruß

Roland (Donnerstag, 07 März 2024 13:48)

@Frank
Ne konkrete anleitung habe jetzt nicht aber in groben zügen sieht das so aus. Ich habe eine Wemos D1 (ESP8266) per I2C an ein LCD (HD44780 1602) verbunden. Auf dem ESP läuft ESPHome, da ich eine Homeassistant laufen habe. Das Display ist aber in einem vollkommen anderen Ort und hat dann später nichts mehr mit der Homeassistant instanz zu tun.
Die wichtigste Zeile im Quellcode ist dann wohl die Abfrag, hier mal zwei Beispiel (Shelly und Tasmota):

interval:
- interval: 30sec
then:
- http_request.get:
url: http://192.168.178.253/rpc/Shelly.GetStatus
headers:
Content-Type: application/json
on_response:
then:
- lambda: |-
json::parse_json(id(http_request_data).get_string(), [](JsonObject root) {
id(ertrag2).publish_state(root ["switch:0"]["apower"]);
});

- interval: 5sec
then:
- http_request.get:
url: http://192.168.178.250/cm?cmnd=status%200
headers:
Content-Type: application/json
on_response:
then:
- lambda: |-
json::parse_json(id(http_request_data).get_string(), [](JsonObject root) {
id(Verbrauch).publish_state(root ["StatusSNS"]["SML"]["Power_curr"]);
});

Dann per lambda einfach auf dem Display ertrag2 bzw. Verbrach auf dem Display ausgeben. So in der Richtung...man muss halt immer mal probieren.

display:
- platform: lcd_pcf8574
dimensions: 16x2
address: 0x27
lambda: |-
it.printf(0, 0, "H: %.0fW", id(ertrag2).state);
it.printf(0, 1, "V: %.0fW", id(Verbrauch).state);
if (id(ertrag2).state < 5) {
it.no_backlight();
} else {
it.backlight();
}

Frank (Donnerstag, 07 März 2024 13:12)

@Roland

Bitet beschreibe mal genau wie du das machst Ich habe genau sowas vor!
Wie lautet der request den du da über den ESP mit Display an den Smartmeter-Tasmota sendest?
Hast du den Display-ESP auch mit Tasmota geflasht? Erzähl doch mal !

ottelo (Mittwoch, 06 März 2024 20:02)

@Volker
Ich habe eben mal eine Kurzanleitung für den ScriptEditor unter Kapitel 4f erstellt. Das sollte dir weiterhelfen.

Stefan (Mittwoch, 06 März 2024 19:53)

:-)
Kenne ich, wenn man mit Fenstern nichts am Hut hat ...
In ein Verzeichnis kopieren/entpacken.
Dann auf dem Desktop eine Verknüpfung zur Exe.

Steht auch dabei, zur Not über Tante G und translate laufen lassen.
Das funktioniert inzwischen 'brauchbar'

Volker (Mittwoch, 06 März 2024 11:07)

@ottelo
Ich scheitere schon daran den Tasmota ScriptEditor mit Windows 11 zu öffnen.
Mein Englisch ist leider nicht so gut. .-(

Roland (Mittwoch, 06 März 2024 09:26)

Hallo zusammen,
danke ottelo für deine Grandiose Arbeit und Dokumentation!
Ich frage derzeit über einen anderen ESP mit Display die json werte des Tasmota über http://192.168.178.250/cm?cmnd=status%200 ab, gefiltert auf ["StatusSNS"]["SML"]["Power_curr"] und stelle diese einfach auf einem Display da. Das klappt auch wunderbar. Jetzt gibt es ja noch den Wert Tagesverbrauch in deinem Script. Gibt es eine möglichkeit diese Variable/Wert in irgendeiner Form über cmnd abzufragen? Muss man den Wert in eine Globale Variable schreiben oder eine rule anlegen oder so was?
Danke und Gruß
Roland

Volker (Mittwoch, 06 März 2024 08:28)

@ottelo
Danke, ich schaue es mir mal an und versuche es hin zu bekommen.

ottelo (Montag, 04 März 2024 20:26)

@Volker
Mit dem Google Script bekommst du ja die Tages und Monatswerte errechnet dargestellt, das ist bereits im Script mit drin.

@Tomas
Also es gibt nur den einen Filter, den du nutzen kannst. Das geht ohne HA.
+1,3,s,16,9600,MT175

Die 16 = Werte werden gemittelt. Kapitel 4d. Alles andere ist leider nicht möglich, da der Speicher bereits durch das Script komplett voll ist.

Tomas Urban (Montag, 04 März 2024 20:21)

Hallo ottelo,

erst nochmal danke für die super Dokumentation!

Ich habe letzten Herbst einen ESP mit Tasmota 13 geflasht und mittels deiner Anleitung das Smartmeter eingerichtet.
Ich greife die Daten nicht über HA oder sonstige externe Software ab, ich nutze nur die Anzeige auf dem Tasmota-Webinterface.

Immer wieder ist mir aufgefallen, dass kurze peaks bis ca. 2000kwh vorkommen. Das ganze passiert vielleicht so 3-4x die Woche, allerdings ist es schon bissel nervig wenn man dann im Graph die nächsten 12 Stunden nur noch den peak und eine nahezu waagrechte Linie hat.

Du schreibts oben dass man den Wert filtern kann (soviel ich verstehe wird aber das Signal erst in HA gefiltert).

Gibt es keine Möglichkeit im Script direkt einen Filter einzubauen?
Also so ne Art "Tiefpass", der nur Werte bis 15kw oder so durchlässt und Werte die höher sind einfach mit "0" in den Graph beschreibt?

Danke und Gruß
Tomas

Stefan (Montag, 04 März 2024 14:46)

Hallo.
Dafür gibt es keine Lösung,
die Historienwerte welche du meinst sind nicht optisch auslesbar.
Du musst dir die selbst ausrechnen.
Ich hatte Henry einen Teil des Scriptes gepostet. - Da kannst du schauen.
Erstmal das Script vo hier und dann anpassen.

Gruss!

Volker (Montag, 04 März 2024 12:29)

Hallo,
ich habe den Logarex LK13BE606739 und einen eHZB-W22E8-0LHPG-D6-A5Q1 Zähler mit je einem Hichi SML
WLAN IR Schreib-Lesekopf verbaut.
Auf beiden Hichi's habe ich die gleichen Einstellungen im Skript laufen und es werden die richtigen Werte angezeigt..

>D
>B

=>sensor53 r
>M 1
+1,3,s,0,9600,
1,77070100600100ff@#,Zählernummer,,server_id,0
1,=h===================
1,77070100100700ff@1,Aktueller Verbrauch,W,power_curr,16
1,77070100010800ff@1000,Gesamtverbrauch,kWh,total_in,2
1,77070100020800ff@1000,Netzeinspeisung,kWh,total_out,2
1,=h===================
1,770701000E0700FF@1,Frequenz,Hz,Hz,2
1,=h===================
1,77070100240700FF@1,Wirkleistung L1,W,wirkleistung_l1,0
1,77070100380700FF@1,Wirkleistung L2,W,wirkleistung_l2,0
1,770701004C0700FF@1,Wirkleistung L3,W,wirkleistung_l3,0
1,=h===================
1,770701001F0700FF@1,Strom L1,A,I_l1,2
1,77070100330700FF@1,Strom L2,A,I_l2,2
1,77070100470700FF@1,Strom L3,A,I_l3,2
1,=h===================
1,77070100200700FF@1,Spannung L1,V,V_l1,2
1,77070100200700FF@1,Spannung L2,V,V_l2,2
1,77070100480700FF@1,Spannung L3,V,V_l3,2
1,=h===================

#

# D5 RX 14, D7 TX 13

Nur leider bekomme ich es nicht hin die Tages, Wochen oder Monatswerte in Tasmota anzeigen zu lassen.
In den Zählern werden diese angezeigt.
Hat jemand dafür schon eine Lösung gefunden?

Marcus (Sonntag, 03 März 2024 17:44)

@Henry
Prima das es jetzt klappt.
Denk dran ihn die Messgenauigkeit am besten vor dem Einbau zu prüfen und ggf. anzupassen.
Meiner war allerdings schon sehr genau.
Gruß
Marcus

Stefan (Sonntag, 03 März 2024 14:06)

@Henry

Also mit den Charts stehe ich auf Kriegsfuß.

Aber der Rest ist Kinderfasching

Die Variablen welche du auf mehreren Geräten benötigst, definierst du mit g: in der >D Sektion auf allen Geräten wo du sie haben willst.
Aber nur auf jeweils einem Gerät schreiben, die Variable.

>D
g:EnFrGridpv=0
g:power=0
g:pvv=0
g:p144=0
g:apower=0
g:froster=0
g:mepv=0

>S
apower=(power)+(pvv)

>W
Aktuell Verbrauch:{m}%apower% Watt
Aktuell Netzbezug:{m}%power% Watt
Aktuell PV Leistung:{m}%pvv% Watt
Tagesverbrauch (Gesamt):{m}%2(EnFrGrid-dval+EnFrGridpv-(EnToGrid-dval2))% kWh
Tagesverbrauch (Bezug):{m}%2(EnFrGrid-dval)% kWh
Tageseinspeisung:{m}%2(EnToGrid-dval2)% kWh
Monatsverbrauch:{m}%2(EnFrGrid-mval)% kWh
Monatserzeugung:{m}%2mepv% kWh
Monatseinspeisung:{m}%2(EnToGrid-mval2)% kWh
Gefrierschrank: {m}%froster% Watt

Das Script von hier (ottelo) hilft dir sicher aufs Pferd.

Gruss!

Stefan (Sonntag, 03 März 2024 13:51)

@Ottelo

Daten zerhackt. So sah das dann gestern aus :

"dcon":[0,126.34,0,0,74.16,5.12,8.04,4.99,5.36,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0]
"mcon":[0,97.68,218.68,0,0,0,0,0,0,0,0,0,0,2.06,8.06,0,0,0,0,0,0,0,0,0]
"dprod":[0,6.01,0,0,1.96,0.01,0.05,0.02,0.01,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0]

Keine Idee wo die Daten herkommen, ca. 218,68 ist Gesamtverbrauch Jahr und 8,06 ist Gesamteinspeisung.
Das lässt sich ja direkt aus dem Zähler auslesen.
Gruss!

Der Esp01s (für den Lesekopf) mit 4 Mb liegt schon rum, aber das verbessert den Speicher auch nicht.

Henry (Sonntag, 03 März 2024 13:41)

@ ottelo, Stefan und Marcus
Ja, ich hatte gestern die tasmota32.bin direkt von http://ota.tasmota.com/tasmota32/release/ genommen. Damit hat es schon funktioniert. Auch das Display zeigt wieder Werte mit dem Sonoff-Template an. :-)
Allerdings fehlt hier das "Edit Script" Menü. Habe jetzt die Firmware von ottelo genommen, und ja hier ist auch das "Edit Script" Menü vorhanden. Super!
Jetzt baue ich den Sonoff erstmal in der UV ein, setze die Total Energie noch auf den aktuellen Ertrag, den das Balkonkraftwerk bis jetzt geleistet hat und gehe dann die nächsten Schritte.
Ziel ist es beide ESPs (Stromzähler und Zähler vom BKW) in einen Script darzustellen. D.h. die negative Energie to Grid soll als Ergebnis abgezogen werden, damit ich den Reingewinn (kompletten Verbauch des BKW) als Wert in KWh und zusätzlich in Euro und grafischen Chart mit meinem KWh-Preis angezeigt bekomme.
Hierzu komme ich dann nochmals auf euch zu.
Vorab vielen Dank

ottelo (Sonntag, 03 März 2024 13:01)

@Stefan
Was genau ist denn bei dir passiert ?

Stefan (Sonntag, 03 März 2024 12:56)

@Marcus

Danke, dann wird das ein plöder Zufall sein. Was ein Ärger :-(
Das schreit irgendwie nach Datensicherung.

Danke

Marcus (Sonntag, 03 März 2024 12:30)

@Stefan
@Ottelo

Bei mir hat der Monatswechsel geklappt. Zumindest ist mir kein Fehler aufgefallen. Tagesansicht geht bis zum 29.2.
Und der Monat März hat die richtige Summe bisher.
Ob die Summe des Februar stimmt kann ich nicht sagen, da ich erst Mitte Februar den ESP gewechselt habe.

Marcus (Sonntag, 03 März 2024 12:23)

@ Herny,
So wie es Stefan beschrieben hatte sollte es eigentlich klappen.

Nimm mal Ottelos ESP32 Version 12.5.0.
Dann unter Configuration , Configure other das folgende Template einfügen und aktivieren
{"NAME":"Sonoff POWR316D","GPIO":[32,0,0,0,0,576,0,0,0,224,9280,0,3104,0,320,0,0,0,0,0,0,9184,9248,9216,0,0,0,0,0,0,0,0,0,0,0,0],"FLAG":0,"BASE":1}

Mit der Bin und dem Template läuft es bei mir inkl. Display

Drücke dir die Daumen das es klappt.

ottelo (Sonntag, 03 März 2024 10:36)

Kann ich gerade nix zu sagen. Bin nicht zuhause und habe kein Zugriff auf meine Kiste.

Aber sowas müsste dann ja Evtl in GitHub unter issues zu finden sein.

https://github.com/arendst/Tasmota/issues


Wenn ich zuhause bin schaue ich mal nach und kontaktier ggf mal gemu2015 (Creatonix Forum).

Stefan (Sonntag, 03 März 2024 10:09)

@otello

Kannst du was zur Schaltjahr Problematik sagen.
Dein Script lief von mitte Dez bis Februar einwandfrei - denke ich.
Just ab 29.2.zum 1.3 wurde der Monatswechsel nicht erkannt.
Zufall ?

ottelo (Sonntag, 03 März 2024 09:10)

@Henry
Hier wurde viel über dein Shelly diskutiert. Aber es läuft wohl 1a mit Tasmota. Auch das Display geht. Scroll da mal ganz runter.

https://github.com/arendst/Tasmota/issues/15856

Brauchst du denn die Tasmota Script Funktion? Wenn nicht dann kannst du ja einfach das Image über den Tasmota Web Instsller drauf bügeln. Ist da drin ein ESP32 verbaut? Meine ESP32 Images beinhalten ja alle Features und Treiber, da sollte dann auch DisplaY gehen.

Stefan (Samstag, 02 März 2024 23:07)

Du hast das falsch verstanden.
Du brauchst nur das richtige Image. Es gibt hier ein 'aktuelles' im Download.
Das funktioniert, ist aber auf Englisch.

Hauptsache der läuft erstmal und du kannst basteln.
Ich weiß nicht ob im normalen Image die Treiber für den Strommessmodus drin sind.
Schmeiss mal das von hier rauf und du könntest mit dem Tasmocompiler auch ohne Plan davon eigene Images erstellen - so nebenbei bemerkt.
Gruss!

Henry (Samstag, 02 März 2024 21:56)

@Stefan
Tatsächlich habe ich jetzt den AP gefunden und bin verbunden!
Das ist ja doof, dass das Display des Sonoff damit tot bleibt, dann hätte ich mir einen ohne Display kaufen können.
Ich werde jetzt das Sonoff-Script importieren und morgen den Zähler in der Unterverteilung einbauen.
Dann komme ich auf dich bzgl. des Scriptes zu, wie ich zwei Tasmotas zusammen dargestellt bekomme.

Danke Dir!

Stefan (Samstag, 02 März 2024 20:12)

Du brauchst auf jeden Fall passendes Image.
Hier gibt es eins, im Downloadbereich.
Ich kann dir meins nicht zukommen lassen, da dieses sehr exact auf mich zugeschnitten ist.
Aber wenn nicht anders kompiliere ich dir eins.
Laufen muss der mit jedem Image für esp32, aber ohne Anzeigen.
Hast dundas mit dem Acesspoint getestet ?
Also mit Handy nach Wlan suchen, muss dann als Tasmota-xxxx mit 192.168.4.1 auftauchen.
Da kannst du ihn dann konfigurieren.
Du kannst mich auch unter thc'at'arco.de erreichen.
Gruss

Henry (Samstag, 02 März 2024 16:13)

@Stefan:
Ich habe den Adapter auf 3,3V gejumpert. 5V sollte für den Sonoff zu viel sein?
Ja, nach dem Flashen trenne ich den Adapter und schließe in an 230V an. Der AP sendet kein Signal. Wäre es denn normal, dass das Display danach keine Funktion hat?
Ich nehme die Firmware: tasmota32.bin 13.4.0 for ESP32

Danke für weitere Hilfe
/Henry

Stefan (Samstag, 02 März 2024 12:53)

Hallo.
Kann es sein das die Scripte (oder Tasmota) da ein Problem mit dem Schaltjahr hat.
Letzten Monat hat der Monatswechsel funktioniert.

Falls einer Infos hat.

Danke

Stefan (Samstag, 02 März 2024 12:51)

@Henry

Sorry, hast du die richtige Firmware ?
Das Gerät kann nicht mit 192.168.4.1 angesprochen werden ?
Der baut einen Accesspoint auf, dort musst du dich einloggen.

Thomas (Samstag, 02 März 2024 12:47)

Habs selbst hinbekommen.

Tasmota 13.2.0 Combilieren für ESP32c3

--> user_config_override.h
#define USE_WEBSEND_RESPONSE
#define USE_SCRIPT_STATUS
#define USE_SCRIPT_JSON_EXPORT
#define USE_SCRIPT_FULL_JSON_PARSER
#define SUPPORT_MQTT_EVENT

--> Script
>D
...
Tmp=0
Vol=0
Cur=0
Pow=0
Tod=0
Yes=0
Tot=0

>S
if (secs%10==0)
{
=>websend [<IP>] Status 8
}

>E
Tmp=WebQuery#StatusSNS#ANALOG#Temperature
Vol=WebQuery#StatusSNS#ENERGY#Voltage
Cur=WebQuery#StatusSNS#ENERGY#Current
Pow=WebQuery#StatusSNS#ENERGY#Power
Tod=WebQuery#StatusSNS#ENERGY#Today
Yes=WebQuery#StatusSNS#ENERGY#Yesterday
Tot=WebQuery#StatusSNS#ENERGY#Total

>W
...
Temperatur{m}%1(Tmp)% °C
Spannung{m}%1(Vol)% V
Strom{m}%3(Cur)% A
Leistung{m}%0(Pow)% W
Heute{m}%3(Tod)% kWh
Gestern{m}%3(Yes)% kWh
Gesamt{m}%3(Tot)% kWh

Stefan (Samstag, 02 März 2024 12:46)

@Henry

Dein Adapter liefert nicht genug Strom.
Ans Netz anschließen. Adapter MUSS aber ab.

Template:
{"NAME":"Sonoff POWR316D","GPIO":[0,0,0,0,0,0,0,0,0,1,9280,0,3104,0,0,0,0,0,0,0,0,9184,9248,9216,0,0,0,0,0,0,0,0,0,0,0,0],"FLAG":0,"BASE":1}

Sven (Samstag, 02 März 2024 11:39)

Hi.
Ich benutze deine Tasmotafirmware mit der GoogleChart visualisierung. Einfach spitze��
Jetzt möchte ich den Momentanverbrauch gerne in eine OpenDtu einbinden damit ich mit meiner PV Anlage mit Speicher eine Nulleinspeisung verwirklichen kann. Das Einbinden klappt auch super, aber es gibt ein kleines Problem mit meinem Stromzähler. Das ist ein Einrichtungszähler Holley DTZ541 und der gibt auch bei Einspeisung einen positiven Wert aus. Leider habe ich nicht soviel Ahnung vom Tasmotascripting, aber könntest du mir sagen ob es möglich wäre im Script einfach für 3 oder 5 Sek den Zählerstand zu vergleichen, und wenn der sich nicht ändert, den Verbrauchswert ins negative zu setzten? Also mit einer Variabel oder so?
Gruß Sven

Thomas (Samstag, 02 März 2024 08:59)

Wenn ich von einem Tasmota zu einem anderen im Script WebSend [<IP>] Status 8 sende, erhalte ich in der Konsole diese Antwort zurück:
08:46:37.816 RSL: RESULT = {"WebQuery":{"StatusSNS":{"Time":"2024-03-02T08:46:37","ANALOG":{"Temperature":22.2},"ENERGY":{"TotalStartTime":"2024-03-01T20:17:55","Total":0.000,"Yesterday":0.000,"Today":0.000,"Power":0,"ApparentPower":0,"ReactivePower":0,"Factor":0.00,"Voltage":232,"Current":0.000},"TempUnit":"C"}}}
Wie bekomme ich z.B. den Wert StatusSNS im Script in eine Variable?

Henry (Freitag, 01 März 2024 22:29)

Hallo zusammen,

ihr habt mir schon im August super toll geholfen, seitdem läuft mein ESP32-PoE mit eurem Script "Version 07.08.2023 (PV+) by ottelo.jimdo.de & Dennis" problemlos.
Jetzt möchte ich es gerne mit einen 2. ESP erweitern, um vom meinem Balkonkraftwerk die eingespeiste Leistung vom eingespeisten Strom in das öffentl. Netz abzuziehen und anschl. mit meinem KWh-Preis einen angezeigten Reingewinn in Euro dargestellt bekomme.
Hauptproblem ist der Sonoff POWR316D:
Diesen habe ich mit einem FT232RL USB zu TTL Adapter und Tasmota-Script geflasht....
Ergebnis: Nach Anschluss an 230V ist das Teil tot. Kein Display, keine LED blinkt...
Ich kann ihn jederzeit neu flashen, allerdings muss ich RX und TX vertauschen...
Der Flashvorgang wird erfolgreich abgeschlossen:
Writing at 0x00154cff... (98 %)
Writing at 0x0015aaff... (100 %)
Wrote 1355888 bytes (934826 compressed) at 0x00010000 in 22.0 seconds (effective 492.4 kbit/s)...
Hash of data verified.
Leaving...
Hard Resetting...
Hard resetting via RTS pin...
Done! Flashing is complete!
------
Nach Trennen und Anschluss an 230V ist das Teil tot. Kein Display, keine LED blinkt.
Ich habe den Stromzähler schon umgetauscht. Mit dem Neuen das gleiche Problem. Vor dem Flashvorgang hatte ich ihn mal an 2230V angeschlossen. Alles gut. Display ging, WLAN blinkt...
Was mache ich falsch und wer kann mir helfen?
Danke vorab!

ottelo (Mittwoch, 28 Februar 2024 20:16)

@Alex
Ansich hast du Recht. Der 3,3V Pin ist natürlich auch mit dem VOUT Ausgang des LDOs verbunden. Es ist aber egal, ob man dort von extern 3,3V einspeist, da die Mosfets des LDOs gesperrt sind und somit keine Spannung rückwärts in die Schaltung des LDOs fließen kann. Der LDO wird in meiner Beispielschaltung also nicht verwendet. Ich habs so gemacht, damit man den LDO nicht noch mehr belastet. Theoretisch kann man aber natürlich auch ein 5V Netzteil verwenden und den Lesekopf von den 3,3V des LDOs speisen, das sollte auch kein Problem sein. Ist Geschmackssache.

Alex (Mittwoch, 28 Februar 2024)

Mega, vielen Dank! Hat mir sehr geholfen.

Einzige Anmerkung: ich denke der 3,3V Pin am ESP ist ein Output Pin. Ich würde also ein 5V Hutschienen-PSU nehmen, das an den 5V Pin anschließen und den Lesekopf an den 3,3V Pin löten.

Martin (Dienstag, 27 Februar 2024 11:31)

@ottelo

Oh, das ist perfekt.
Vielen Dank

ottelo (Dienstag, 27 Februar 2024 09:10)

@Martin
Ja dafür gibt es unter Tasmota Script den Slider. Hier ein Auszug aus der Wiki:

Slider:
sl(min max vn ltxt mtxt rtxt)
min = slider minimum value
max = slider maximum value
vn = name of variable to hold slider value
ltxt = label left of slider
mtxt = label middle of slider
rtxt = label right of slider

Du musst also eine neue Variable deklarieren (ganz oben im Script). In der Web Sektion >W baust du die Funktion dann ein. Beispiel:

slvar=0

>S
;irgendwas mit der Variable slvar machen
if (slvar>50)
{
;tu irgendwas
}

>W
sl(0 100 slvar "0%" "Dimmer" "100%")

Martin (Montag, 26 Februar 2024 08:22)

Hallo,

hab vielen Dank für deine Mühen.

Leider bin ich nicht so bewandert in der ganzen Sache.
Ist es möglich einen/mehrere Buttons oder besser noch einen Schieberegler in die Weboberfläche über das Script einzufügen, um einen Wert im Script abzuändern?
Ich möchte einen Shelly Plug schalten, jedoch ist der Wert ab wann er geschaltet werden soll nicht immer gleich. Dieser sollte also so einfach wie möglich anpassbar sein.
Ich habe schon versucht mir mit KI zu helfen, aber die macht nur Unfug. ^^

EDSTOBI (Sonntag, 25 Februar 2024 01:33)

Hallo
erst einmal vielen Dank für die tolle Beschreibung. Ich habe ESP32-POE Olimex, da ich an meinem Raum beim Zählerschrank keinen WLAN habe
Ich habe mit deiner Tasmota 13.3.0 (14.12.2023) Tasmota32.bin als auch mit einer eigen kompilierten Datei das Problem, das ich nicht erfolgreich flashen kann. Wenn ich jedoch Tasmota32.factory.bin nehme startet Tasmota zu mindestens.
Jedoch bekomme ich das LAN nicht zum laufen.
{"NAME":"Olimex ESP32-PoE","GPIO":[1,1,1,1,1,1,0,0,5536,1,1,1,1,0,5600,0,0,0,0,5568,0,0,0,0,0,0,0,0,1,1,1,1,1,0,0,1],"FLAG":0,"BASE":1} habe ich von der Tasmota Seite.
Hat jemand eine Idee was ich noch machen kann?

Thorsten (Freitag, 23 Februar 2024 15:04)

@Ottelo
Das musste ich doch glatt mal zwischen Kommen und Gehen zu Hause ausprobieren.
Perfekt, mit der 13.1 geht es wieder problemlos. Hab vielen Dank

ottelo (Freitag, 23 Februar 2024 13:26)

@Thorsten
Vergiss den Test. Habe eine Antwort erhalten:

"Das ist ein bug im Ardunio Core. Der soll bald behoben werden. (aber wann genau ist nicht bekannt) bei allen ESP32 Varianten geht zur Zeit nur ein serieller Hardware Serial Zähler weniger als bisher. Du kannst aber mit Software Serial arbeiten. (#define USE_ESP32_SW_SERIAL). Die Pin Nummern dann mit negativem Vorzeichen angeben. Siehe auch hier https://forum.creationx.de/forum/index.php?thread/4242-2-lesek%C3%B6pfe-wollen-nicht-gleichzeitig/&pageNo=1

Mit Version 13.1. soll es noch funktionieren, danach kam der Bug rein. Ich habe dir mal eine 13.1.0 Version für dein ESP32 S2 erstellt. Das Image liegt unter Downloads V13.1.

ottelo (Freitag, 23 Februar 2024 13:14)

@Thorsten
Achja, die angepassten Versionen für S2, C2 usw habe ich ja erst ab V13 erstellt. Ich habe dir unter den Ordner test3 nun V12.5 für dein ESP erstellt. Kannst ja mal der Reihe nach die Images testen (test1-3) wenn du Zeit hast. Dem Tasmota Entwickler habe ich auch Bescheid gegeben.

Thorsten (Freitag, 23 Februar 2024 12:49)

@ottelo
Schon mal mega vielen Dank für Deinen Aufwand.
Komme heute nicht mehr zum Testen.
Wie bekomme ich denn ggf die 12er auf den 32S2?
Habe das gestern mit der normalen ESP32 versucht, damit bekomme ich ihn nicht zum Laufen.

ottelo (Freitag, 23 Februar 2024 08:38)

@Thorsten
Ich habe dir 3 Test Images erstellt. Unter dem unten genannten Link findest du nun 3 Ordner test1-3. Bitte der Reihe nach testen. Wenn das auch nicht geht bitte mal eine vorherige Version 12.x testen.

Ist dann wohl ein Bug in Tasmota und muss gemeldet werden.

Thorsten (Donnerstag, 22 Februar 2024 21:17)

Leider unverändert.

ottelo (Donnerstag, 22 Februar 2024 21:09)

@Thorsten
Teste jetzt nochmal. Ich habe alle unwichtigen Sachen rausgenommen.

Thorsten (Donnerstag, 22 Februar 2024 20:57)

Skript geht jetzt, aber 2.ter Zähler wird nicht angezeigt

ottelo (Donnerstag, 22 Februar 2024 20:44)

@Thorsten
Lade bitte das Image erneut runter und versuch es nochmal. Hatte ein Fehler drin.

Thorsten (Donnerstag, 22 Februar 2024 20:39)

Ich finde dort nur Berry Scripting. Das Edit Script zeigt er mir nicht an.

ottelo (Donnerstag, 22 Februar 2024 19:56)

@Thorsten
Ich habe dir mal eine neue Tasmota Version V13.4.0 für dein ESP32 S2 erstellt. Teste mal bitte: https://drive.google.com/drive/folders/13Hv2dSQUpp-zJglThrhGEgY_aoSaQURX?usp=sharing

Wenn das auch nicht geht werde ich mal ein paar Features entfernen und dann nochmal erstellen.

Thorsten (Donnerstag, 22 Februar 2024 19:53)

@ottelo
Kann ich gar nicht sagen. Ich hatte das am 2.10 als Komplettset mit wemos ESP32 S2 mini inkl. Firmware in der Bucht mit 2 Leseköpfen und Gehäusen gekauft. Der Verkäufer hat auf diese Seite hier verwiesen, ob er eine 1:1 von hier hat oder was Eigenes gemacht hat, weiß ich noch nicht. Ich habe ihm das Problem ebenso geschrieben, aber noch keine Rückmeldung erhalten.

ottelo (Donnerstag, 22 Februar 2024 18:06)

@Thorsten
Mit welcher Version hier von meiner Seite ging es denn noch? ESP8266?

Thorsten (Donnerstag, 22 Februar 2024 17:58)

@ottelo
@Medi Post vom (Sonntag, 31 Dezember 2023 17:47)

Das Problem habe ich mit der 13.3 auch.
Konnte bisher problemlos 2 EBZ Zähler simultan auslesen, jetzt geht es nur noch für den an Position 1 aufgeführten.

Christian W. (Donnerstag, 22 Februar 2024 01:13)

Hallo Ottelo,
ich möchte dir ganz herzlich für diese Internetseite danken, mit der es mir innerhalb weniger Stunden gelungen ist von quasi 0 Vorwissen die Diagramme auf mein Handy zu zaubern, das ist genau was ich wollte!
Weiter so!

PS: Als Tipp für alle Sparfüchse: ich verwende als IR-Lesekopf einen IR Hinderniserkennungs- bzw. Abstandssensor wie es sie für Arduino etc. für sehr kleines Geld (meiner hat 2,65€ auf EBay gekostet) gibt, das funktioniert einwandfrei.

Lieber Gruß
Christian

Stefan (Donnerstag, 15 Februar 2024 06:55)

Hi.
Kann mir jemand sagen ob das prinzipiell auch auf 8285 lauffähig wäre ?
Also in gekürzter Form.
Als Grafik hätte ich gerne eine 24 Stunden Anzeige.
Im moment endet jeder Versuch im recovery.

Stefan (Donnerstag, 01 Februar 2024 14:44)

@Roland

Das dürfte alle Meter betreffen (Ausnahmen mag es geben)

Du müsstest erstmal sehen ob dein Zähler überhaupt sauber reagiert.
Mein GH302 tut das nicht. (Timing ist kritisch - speziell wenn Auslesung läuft)
Aber der kann auch nicht mit jeder Taschenlampe gesteuert werden.
Auf Lampen mit gepulsten Leds steht der nicht, unmöglich sinnvolle Eingaben zu machen.

Probiere doch mal folgendes im Script, damit kannst du did Led einschalten und die geht dann wieder aus.
Wenn du deinen Zähler so steuern kannst (ggf. Delay anpassen) hast du gute Chancen.
Schau in die Anleitung, da stehen dann die Pausezeiten drin.
Bei mir 1x pulse, dann folgt der selbsttest, nach 6 Sekunden kann die Pin eingegeben werden.

>D 60
s1=0
bu1=0

>B
spinm(9 1); Gpio9 auf Ausgang (Sendeled)

>BS
spin(9 0) ; Ausgang ausschalten (Falls Pullup auf gpiox bei spin(x x) 0 und 1 tauschen, nach dem booten darf die led nicht leuchten
s1=0

>F
if chg[s1]>0
then
spin(9 0)
delay(20)
spin(9 1)
s1=0
endif

>W

bu(s1 "Led An" "Led Aus")

Jens (Donnerstag, 01 Februar 2024 10:53)

Hallo,
Habe selber eine Lösung gefunden.
Im Script die „3“ und RX vom Lesekopf auf TX des D1 und die Daten kommen.:-)
Grüße

Jens (Donnerstag, 01 Februar 2024 09:54)

Hallo,
Danke für Deine informative Seite.
Ich habe einen Knoten im Kopf, was das PIN-Out angeht.
Ich möchte einen Mini D1 ESP32 nutzen, geflasht ist alles und die Webseite ist auch da.
Aber ich finde einfach nicht heraus auf welchen PIN ich den Hichi anschließen muss.
Der ESP32 hat die PIN in zwei Reihen. Wie auf dieser Webseite https://www.esploradores.com/wp-content/uploads/2019/06/MH-ET_LIVE_D1_mini_ESP32_pinout.png
Egal wo ich RX/TX des Lesekopfes stecke keine Daten mit sensor53 d1.
Ich habe RX/TX auf dem d1 sowie versucht laut Deinem Schaltplan D5 zu finden, sollte ja IO18 sein, oder? Und ja ich habe auch die PIN gedreht, nichts.
Danke für jedweden Tip.
Grüße

Thomas (Mittwoch, 31 Januar 2024 15:08)

@Otello
Funktioniert, Danke

ottelo (Mittwoch, 31 Januar 2024 10:48)

@Thomas
Ja wenn man die 4h und 24h Diagramme entfernt wird nicht mit die Tasmota Script Funktion gc() aufgerufen. Diese fügt nämlich zwei wichtige HTML Anweisungen ein, um das richtige Java Script Modul zu laden:

<script type="text/javascript" src="https://www.gstatic.com/charts/loader.js"></script>
<script type="text/javascript">google.charts.load('current',{packages:['corechart']});</script>

Diese kann man aber unten in der >W Sektion mit $ vor jeder Zeile einfügen. Ich habe mal mein Script umgebaut und die 4h und 24h Diagramm komplett inkl. der Variablen entfernt (das spart enorm Platz). Du findest das SCript im gleichen Downloadordner wie die anderen Scripte.

Thomas (Mittwoch, 31 Januar 2024 08:26)

Wenn man die beiden Google-Chart 'Verbrauch 4 Stunden [Watt]' und 'Verbrauch 24 Stunden [Watt]' aus dem Script löscht, werden die anderen Charts nicht mehr angezeigt. Wieso ist das so?

Roland (Dienstag, 30 Januar 2024 17:30)

Hallo an Alle.
PIN Eingabe und Zählereinstellung via IR LED GPIO 9.
Danke an Ottelo. Ich bin leider nicht so gut im Entwickeln. Vielleicht hat das bereits schon jemand gemacht oder als Erweiterung entwickelt? Ich denke es betrifft viele Smart Meter, das diese nach einem Stromausfall ihre Einstellung verlieren und damit erstmal keine Automatisierung zuverlässig funktioniert, insbesondere dann, wenn man nicht vorort ist.

Viele Grüße
Roland

ottelo (Dienstag, 30 Januar 2024 15:09)

Das ist eine sehr spezielle Frage ...
Du könntest im Script eine neue Sektion einfügen und dort dann einfach die Sende LED per commands ansteuern und somit dann eine PIN Eingabe via Taschenlampe simulieren.

Sektion (Beispiel GPIO 9 = Sende LED):
>BS
spin(9 1)
delay(20)
spin(9 0)
delay(20)
...

Damit mal rumprobieren
Du kannst das auch alles testweise erstmal in die console eintippen:

backlog script >spin(9 1); script >delay(20); script >spin(9 1);

spin(x b) = set GPIO x (0..16) to value b (0,1)
delay(x) = pauses x milliseconds (should be as short as possible)

Piet (Dienstag, 30 Januar 2024 15:03)

Probleme mit IR-Schnittstelle am Zähler „DWS 7420.2“

Hallo Zusammen,
hat jemand von Euch auch schon mal das Problem gehabt, dass die IR-Schnittstelle des DWS 7420.2 nicht funktioniert?
Am Zähler habe ich (wie gefordert) die PIN angefordert und habe dann im Zähler folgende Einstellungen vorgenommen:
PIN auf „off“
inf auf „on“
Nun sollte er per IR die Daten senden. Ein Test mit der Handykamera ergab nichts.

Ebenso bekommt mein IR Schreib-Lesekopf mit Tasmota (ESP8266/ESP01s Modul) und passendem Script zu dem DWS 7420 keine Datensätze vom Zähler.
Jemand schon mal von ähnlichen Problemen gehört?

Roland (Montag, 29 Januar 2024 22:50)

@ottelo
Ich verwende tasmota Erweiterungen an meinem eBZ Smart Meter und bin sehr zufrieden.
Leider ist nach einem Stromausfall durch den Netzbetreiber die Programmierung weg und muss wieder mit der PIN Eingabe, sowie mit der entsprechenden Einstellung erfolgen. Gibt es eine Möglichkeit, um z.B. im Neustart automatisch über die IR Dioden, diese wieder neu zu programmieren. Hintergrund ist, dass der aktuelle Verbrauchwert für eine Nulleinspeisung verwendet wird.
Viele Grüße
Roland

Stefan (Sonntag, 28 Januar 2024 21:55)

Hi.
Ich glaube inzwischen das es am esp 01s liegt, der hängt irgendwie :(
Ich habe auf sofortige Ausgabe geschaltet.
Es hängt und Wert kommt mehrfach, diesmal nur 0,00 -keine Sonderzeichen.
Lief über eine Stunde vorher ohne Probleme.
---
21:43:07.976 RSL: SENSOR = {"Time":"2024-01-28T21:43:07","DH302":{"Total_in":25.49}}
21:43:08.978 RSL: SENSOR = {"Time":"2024-01-28T21:43:08","DH302":{"Total_in":0.00}}
21:43:14.977 RSL: SENSOR = {"Time":"2024-01-28T21:43:14","DH302":{"Total_in":0.00}}
21:43:15.006 RSL: SENSOR = {"Time":"2024-01-28T21:43:15","DH302":{"Total_out":1.12}}
21:43:16.978 RSL: SENSOR = {"Time":"2024-01-28T21:43:16","DH302":{"Total_in":0.00}}
21:43:24.977 RSL: SENSOR = {"Time":"2024-01-28T21:43:24","DH302":{"Total_in":0.00}}
21:43:31.977 RSL: SENSOR = {"Time":"2024-01-28T21:43:31","DH302":{"Total_in":0.00}}
21:43:42.006 RSL: SENSOR = {"Time":"2024-01-28T21:43:42","DH302":{"Total_out":0.00}}
21:43:56.976 RSL: SENSOR = {"Time":"2024-01-28T21:43:56","DH302":{"Total_in":0.00}}
21:44:23.004 RSL: SENSOR = {"Time":"2024-01-28T21:44:23","DH302":{"Total_out":0.00}}
21:44:23.032 RSL: SENSOR = {"Time":"2024-01-28T21:44:23","DH302":{"Power_curr":192}}
21:44:45.973 RSL: SENSOR = {"Time":"2024-01-28T21:44:45","DH302":{"Total_in":0.00}}
21:44:45.001 RSL: SENSOR = {"Time":"2024-01-28T21:44:45","DH302":{"Total_out":0.00}}
21:44:46.024 RSL: SENSOR = {"Time":"2024-01-28T21:44:46","DH302":{"Power_curr":193}}
21:44:46.070 RSL: SENSOR = {"Time":"2024-01-28T21:44:46","DH302":{"Volt":222.4}}
21:44:46.144 RSL: SENSOR = {"Time":"2024-01-28T21:44:46","DH302":{"Current":0.97}}
21:44:46.195 RSL: SENSOR = {"Time":"2024-01-28T21:44:46","DH302":{"Frequency":50.0}}
21:44:46.970 RSL: SENSOR = {"Time":"2024-01-28T21:44:46","DH302":{"Total_in":18.94}}
21:44:46.999 RSL: SENSOR = {"Time":"2024-01-28T21:44:46","DH302":{"Total_out":1.12}}
21:44:47.022 RSL: SENSOR = {"Time":"2024-01-28T21:44:47","DH302":{"Power_curr":193}}
21:44:47.068 RSL: SENSOR = {"Time":"2024-01-28T21:44:47","DH302":{"Volt":222.7}}
21:44:47.194 RSL: SENSOR = {"Time":"2024-01-28T21:44:47","DH302":{"Frequency":50.0}}
21:44:47.968 RSL: SENSOR = {"Time":"2024-01-28T21:44:47","DH302":{"Total_in":25.50}}
21:44:47.997 RSL: SENSOR = {"Time":"2024-01-28T21:44:47","DH302":{"Total_out":1.12}}
21:44:48.024 RSL: SENSOR = {"Time":"2024-01-28T21:44:48","DH302":{"Power_curr":197}}
21:44:48.069 RSL: SENSOR = {"Time":"2024-01-28T21:44:48","DH302":{"Volt":222.9}}
21:44:48.145 RSL: SENSOR = {"Time":"2024-01-28T21:44:48","DH302":{"Current":0.97}}
21:44:48.969 RSL: SENSOR = {"Time":"2024-01-28T21:44:48","DH302":{"Total_in":25.50}}
21:44:48.998 RSL: SENSOR = {"Time":"2024-01-28T21:44:48","DH302":{"Total_out":1.12}}
21:44:49.023 RSL: SENSOR = {"Time":"2024-01-28T21:44:49","DH302":{"Power_curr":197}}
21:44:49.070 RSL: SENSOR = {"Time":"2024-01-28T21:44:49","DH302":{"Volt":222.9}}
21:44:49.145 RSL: SENSOR = {"Time":"2024-01-28T21:44:49","DH302":{"Current":0.97}}
21:44:49.970 RSL: SENSOR = {"Time":"2024-01-28T21:44:49","DH302":{"Total_in":25.50}}
21:44:49.998 RSL: SENSOR = {"Time":"2024-01-28T21:44:49","DH302":{"Total_out":1.12}}
21:44:50.022 RSL: SENSOR = {"Time":"2024-01-28T21:44:50","DH302":{"Power_curr":197}}
21:44:50.069 RSL: SENSOR = {"Time":"2024-01-28T21:44:50","DH302":{"Volt":222.9}}
21:44:50.144 RSL: SENSOR = {"Time":"2024-01-28T21:44:50","DH302":{"Current":0.99}}
21:44:50.194 RSL: SENSOR = {"Time":"2024-01-28T21:44:50","DH302":{"Frequency":50.0}}
21:44:52.145 RSL: SENSOR = {"Time":"2024-01-28T21:44:52","DH302":{"Current":0.99}}
21:44:52.193 RSL: SENSOR = {"Time":"2024-01-28T21:44:52","DH302":{"Frequency":50.0}}
21:44:52.970 RSL: SENSOR = {"Time":"2024-01-28T21:44:52","DH302":{"Total_in":25.50}}
21:44:53.072 RSL: SENSOR = {"Time":"2024-01-28T21:44:53","DH302":{"Volt":222.9}}
21:44:53.148 RSL: SENSOR = {"Time":"2024-01-28T21:44:53","DH302":{"Current":0.99}}
21:44:53.196 RSL: SENSOR = {"Time":"2024-01-28T21:44:53","DH302":{"Frequency":50.0}}
21:44:53.972 RSL: SENSOR = {"Time":"2024-01-28T21:44:53","DH302":{"Total_in":25.50}}
21:44:54.025 RSL: SENSOR = {"Time":"2024-01-28T21:44:54","DH302":{"Power_curr":197}}
21:44:54.072 RSL: SENSOR = {"Time":"2024-01-28T21:44:54","DH302":{"Volt":222.9}}
21:44:54.147 RSL: SENSOR = {"Time":"2024-01-28T21:44:54","DH302":{"Current":0.99}}

Gruss Stefan

Stefan (Sonntag, 28 Januar 2024 16:08)

Hi, die Werte sehe ich im Webmenü oder Konsole. Kein Mqtt.
Definitiv taucht das auf, merkt man auch auf der Website zum dekodieren der sml Werte.
Sofern man den passenden Schnipsel hat. Ich bin die nächsten Wochen nicht da und habe nur Softwarezugriff.
Ich dachte, mal fragen ;-)
Freigeschaltet ist der Zähler auch, allerdings hat er auch vorher alle Werte über die Schnittstelle geliefert.
Ich werde das aber mal mitschneiden und ggf. auch Daten liefern, sofern sich das jemand ansehen mag.
Leider hat hier keiner denselben Zähler. Aber zumindest könnte ich woanders testen ob der Kopf das Problem ist.
Wobei, solange es nicht derselbe Zähler ist.
Gruss Stefan

ottelo (Sonntag, 28 Januar 2024 12:21)

@Stefan
Wie lange sind die Aussetzer und was meinst du mit Sonderzeichen. Wo siehst du die Aussetzer? Direkt auf dem ESP oder lässt du dir die Daten zb via MQTT senden?

Stefan (Sonntag, 28 Januar 2024 00:35)

Hallo.
Jemand zufällig einen GH302 mit nem 'Hitchi' (Ich habe den mit den 5mm Leds) Lesekopf am laufen ?
Mein Problem ist im moment das ständig Ausreisser auftreten, ich allerdings nicht genau weiß wie ich das am besten eingrenzen kann. Liegts am LeseKopf, oder am esp01s im Kopf oder womöglich am Zähler.
Es treten also die unmöglichsten Ergebnisse auf. Auch mal Sonderzeichen.
Zwischendurch sind die Werte einwandfrei. Image ist von hier.

Gruss! Stefan

Bifi (Montag, 22 Januar 2024 10:12)

@otello

Vielen Dank für die Antwort.

Die Konsole zeigt folgendes an: SCR: nv=11, tv=0, vns=44, vmem=203, smem=8192

Ich habe per defines (siehe Kapitel 6) die arrays vergrössert. Evtl beisst sich das dann mit der Max Anzahl an globalen Vars. Müsst man im Sourcecode mal schauen.

Wenn ich jetzt noch den Code verstehen würde, ginge es mir echt gut.

Wolli (Sonntag, 21 Januar 2024 21:54)

Frage:
wenn ich in der configuration.yaml die Einträge "utility_meter" siehe (4h) mache, wie kann ich diese dann im Dashboard weiterverwenden?
Bitte um Hinweise, wie das funktioniert bzw. wo ich mich da schlau machen kann.
Habe dazu noch keine Ahnung ;-)

ottelo (Sonntag, 21 Januar 2024 18:17)

Nein keine Ahnung. In der Wiki steht folgendes:

g:vname
specifies global variable which is linked to all global variables with the same definition on all devices in the homenet. when a variable is updated in one device it is instantly updated in all other devices. if a section >G exists it is executed when a variable is updated from another device (this is done via UDP-multicast, so not always reliable)

und

number of variables is only limited by RAM. you will probably get a memory error when you define to many variables


Ich habe per defines (siehe Kapitel 6) die arrays vergrössert. Evtl beisst sich das dann mit der Max Anzahl an globalen Vars. Müsst man im Sourcecode mal schauen.


Ansonsten gibt die Console ggf noch nützliche Infos raus.

after initialization the script reports some info in the console e.g:
20:21:28.259 Script: nv=51, tv=13, vns=279, vmem=3305, smem=4096
nv = number of used variables in total (numeric and strings)
tv = number of used string variables
vns = total size of name strings in bytes (may not exceed 255) or #define SCRIPT_LARGE_VNBUFF extents the size to 4095 vmem = used heap ram by the script (psram if available)
smem = used script (text) memory (psram if available)

Bifi (Sonntag, 21 Januar 2024 17:47)

@otello

Du hattest mir im letzten Jahr ein Image gebaut in dem seriell und globale Variablen aktiviert sind.
Es hat auch alles soweit funktioniert, bis ich in mein Skript weitere Variablen eingefügt habe.

Gibt es per default eine maximale Anzahl an globalen Variablen ?

Hier mein Sendeskript zum Auslesen eines Logarex:

>D
g:pwr=0
g:wl1=0
g:wl2=0
g:wl3=0
g:ul1=0
g:ul2=0
g:ul3=0
g:fre=0
g:il1=0
g:il2=0
g:il3=0

>B
=>sensor53 r

>M 1

+1,3,s,0,9600,LK13BE
1,77070100010800ff@1000,Energie gesamt,kWh,energy_sum,3
1,77070100020800ff@1000,Einspeisung,kWh,energy_supply,3
1,77070100100700ff@1,Leistung,W,power,16
1,=h===================
1,770701000E0700FF@1,Frequenz,Hz,Hz,2
1,=h===================
1,77070100200700FF@1,Spannung L1,V,V_l1,2
1,77070100340700FF@1,Spannung L2,V,V_l2,2
1,77070100480700FF@1,Spannung L3,V,V_l3,2
1,=h===================
1,77070100240700FF@1,Wirkleistung L1,W,wirkleistung_l1,0
1,77070100380700FF@1,Wirkleistung L2,W,wirkleistung_l2,0
1,770701004C0700FF@1,Wirkleistung L3,W,wirkleistung_l3,0
1,=h===================
1,770701001F0700FF@1,Strom L1,A,I_l1,2
1,77070100330700FF@1,Strom L2,A,I_l2,2
1,77070100470700FF@1,Strom L3,A,I_l3,2

>S
pwr=sml[3]
wl1=sml[8]
wl2=sml[9]
wl3=sml[10]
ul1=sml[5]
ul2=sml[6]
ul3=sml[7]
fre=sml[4]
il1=sml[11]
il2=sml[12]
il3=sml[13]

;print %pwr%
;print %wl1%
;print %wl2%
;print %wl3%
;print %ul1%
;print %ul2%
;print %ul3%
;print %fre%
;print %il1%
;print %il2%
;print %il3%

Die Variablen il1 - il3 habe ich neu hinzugefügt.
Im Sendepart werden der print %il1% z.B. mit korrekten Werten angezeigt.

Hier das Skript auf der Rx Seite:

>D
g:pwr=0
g:wl1=0
g:wl2=0
g:wl3=0
g:ul1=0
g:ul2=0
g:ul3=0
g:fre=0
g:il1=0
g:il2=0
g:il3=0

snum=0
sstr="0000"

>BS
sc()
so(3 1 115200)

;>S
>F
snum=sa()

if (snum>0)
{
sstr=sr()
if (sstr=="?"
{
sstr=s(pwr)
sw("AKT "+sstr+"\n")
;print %sstr%
sstr=s(wl1)
sw("WL1 "+sstr+"\n")
;print %sstr%
sstr=s(wl2)
sw("WL2 "+sstr+"\n")
;print %sstr%
sstr=s(wl3)
sw("WL3 "+sstr+"\n")
;print %sstr%
sstr=s(ul1)
sw("UL1 "+sstr+"\n")
;print %sstr%
sstr=s(ul2)
sw("UL2 "+sstr+"\n")
;print %sstr%
sstr=s(ul3)
sw("UL3 "+sstr+"\n")
;print %sstr%
sstr=s(fre)
sw("FRE "+sstr+"\n")
;print %sstr%
sstr=s(il1)
sw("IL1 "+sstr+"\n")
;print %sstr%
sstr=s(il2)
sw("IL2 "+sstr+"\n")
;print %sstr%
sstr=s(il3)
sw("IL3 "+sstr+"\n")
;print %sstr%

Hier sind il1 - il3 immer 0.00

Hast du eine Idee ?

ottelo (Sonntag, 21 Januar 2024 13:11)

@Thomas
Ich habe dir mal die Images für ESP32S2 und ESP32C3 in Deutsch hochgeladen. Findest du im gleichen Downloadordner für ESP32 13.3.0. Sind zwei zip mit Zusatz _de.

Thomas (Sonntag, 21 Januar 2024 12:50)

@ottelo: Ok

ottelo (Sonntag, 21 Januar 2024 12:31)

@Thomas
Ich hatte mich am Anfang dazu entschieden, die Images nur in Englisch anzubieten. Meine persönlichen Gründe sind:
1) Es ist eigentlich kaum relevant, da es sich nur um ein paar Buttons und Texte handelt und man notfalls die einzelnen Wörter kurz übersetzen kann.
2) Wenn man mal ein Problem mit Tasmota hat, z.B. mit irgendeiner Einstellung, dann googelt man einfach nach dieser Einstellung / dem Wort (in Englisch) und bekommt oft schnell die Lösung. Wenn alles auf Deutsch umgestellt ist, findet man womöglich die Lösung nicht mehr, weil die Community überwiegend Englisch spricht.
3) Ich habe mich (auch durch meine Arbeit) daran gewöhnt, meine Sachen am besten immer nur in Englisch anzubieten, um mehr User zu erreichen. Und eigentlich kann fast jeder ein bisschen Englisch verstehen. Heutzutage muss auch nicht mehr jeder Button ins Deutsche übersetzt werden wie früher, weil manche Begriffe allgemein von allen verstanden werden. Das ist jedenfalls meine Meinung dazu.

Falls jemand doch das Image auf Deutsch haben will, dann kann er es sonst auch selbst erstellen. Dazu biete ich ja die Anleitung an, siehe Kapitel 6.
Ich pflege diesen Blog allein, in meiner recht spärlichen Freizeit und kann nicht x unterschiedliche Images erstellen und anbieten. Bislang haben aber auch nur 2 Leute nach einer deutschen Version gefragt.

Thomas Behmer (Sonntag, 21 Januar 2024 11:11)

Wieso sind die Image bei euch im Download auf Englisch und nicht auf Deutsch? Mit "#define MY_LANGUAGE de_DE " in der Datei "user_config_override.h" wäre dann die Firmware in Deutsch.

Markus (Samstag, 20 Januar 2024 22:16)

@Joachim: Danke dir für die Werte. Das hast du Recht. Powerbank ist dann keine gute Option. Steckdose geht leider nicht. Ist leider eine Mietwohnung und der Vermieter lässt da keine Umbauten zu.

Joachim (Samstag, 20 Januar 2024 22:12)

Wenn im Lesekopf ein esp8266-01 verbaut ist, könnte ein Stromverbrauch bei Aktivität von runden 69 mA + - Streuung entstehen. Stromversorgung 5 v oder 3,3 V. Powerbank finde ich keine gute Idee. Alle Wochen die Powerbank laden mit unterbrochenem Datenempfang. Probieren hilft! Wie wäre es, wenn ein Elektriker eine Steckdose in den Zählerschrank einbaut?

Markus (Samstag, 20 Januar 2024 20:28)

@ottelo: Danke , das hilft etwas. Leider wird da aber nicht auf 5V IR Wifi Leseköpfe eingegangen. Hat noch jemand mehr Erfahrungen/Werte?

ottelo (Samstag, 20 Januar 2024 20:12)

@Markus
Das ist eine gute Frage. Vielleicht hilft dir das hier weiter: https://tasmota.github.io/docs/Energy-Saving/

Markus (Samstag, 20 Januar 2024 20:08)

Hat jemand Erfahrung ob so ein IR Wifi Lsekopf mit einer Powerbank betrieben werden kann? Wohne in einem Mietshaus mit Zählerschrank für alle im Keller (WLAN habe ich da ausreichend) und keiner Möglichkeit da an Strom/eine Steckdose zu kommen. Habe noch eine 10000 mAh Powerbank. Wie lange wird die ca. halten? Bin für jegliche Erfahrung (auch ca. Leistungsaufnahme des IR Wifi Lesekopfs) dankbar

ottelo (Samstag, 20 Januar 2024 16:57)

@Martin
Also die Pins für den Lesekopf kannst du ja nach Belieben ändern. Es muss nicht zwingend ein RX/TX Pin sein, sondern es sollte jeder GPIO Pin gehen. Nachdem du das in deinem Script geändert hast kannst du versuchen über TXD0 (GPIO0) Daten zu senden. Da musst du dich dann in das Tasmota Script einarbeiten. Als Beispiel kannst du mein Google Chart Script nehmen. Aber im Prinzip musst du alle xx Sekunden die Daten über TXD0 senden. Ich würde den ESP mal an dein PC hängen, den Virtuellen COM Port Treiber installieren und über zb Putty gucken ob du was bekommst.

Martin E. (Samstag, 20 Januar 2024 16:34)

@otello
Hi ..., Dein Vorschlag hört sich erst mal interessant an. Aber ...
Ich habe derzeit an RXD0 (GPIO3) und TXD0(GPIO1) den Hichi TTL Lesekopf angeschlossen (lt. Anleitung "RX und TX werden nicht gekreuzt" ! ). Würde also m.E. so nicht funktionieren. Aber es gibt ja noch RXD2 (GPIO13) und TXD2(GPIO15).
Könnte ich den TTL-Lesekopf dann dort anschließen ?. Gibt es Deiner Meinung nach eine Möglichkeit Tasmota so zu konfigurieren, dass diese PINs anstelle von RXD0 und TXD0 verwendet werden ? Wenn Du meinst, dass es gehen könnte, würde ich mich da tiefer hinein arbeiten.
Aber ich würde das nur ungern mit meinen bescheidenen Kenntnissen ausprobieren. Bin im Augenblick froh, dass ich überhaupt Zählerwerte - insbes. Leistungsdaten - online sehen kann.

Danke. Gruß Martin

ottelo (Freitag, 19 Januar 2024 13:31)

@Martin E.
Ja ok, aber das müsste auch gehen. Der USB-Chip Controller (z.B. CH340) auf der NodeMCU ist mit GPIO1 (TX) und GPIO3 (RX) des ESP8266 verbunden. Du kannst, wie ich bereits geschrieben habe, die Daten über die serielle Schnittstelle (in diesem Fall dann GPIO1) per script raussenden. Der USB Controller bekommt die daten und wickelt diese in USB Pakete ein. Auf deinem Rpi musst du den passenden Virtuellen COM Port Treiber für den Chip installieren. Dann erhälst du die Daten über die virtuelle serielle Schnittstelle.

Das ist alles Theorie, ich habe es so jedenfalls noch nie umgesetzt.

Schaltplan NodeMCU: https://drive.google.com/file/d/12FdP0bORwPR5ye6MXB4VHqSidNvJGnju/

Martin E. (Freitag, 19 Januar 2024 11:58)

@ottello
Hi ... Danke für Deinen Hinweis. Hatte ich mir so allerdings nicht gedacht.
Mir ging es darum "ganz normal" über den USB-Port Daten vom NodeMCU auf den RPi zu bekommen. Also wie wenn man einen Arduino am USB Anschluß betreiben würde. Scheint aber in Tasmota wohl nicht vorgesehen zu sein. Schade eigentlich.

Gruß Martin

ottelo (Donnerstag, 18 Januar 2024 12:49)

@Martin E.
Ja das müsste gehen. Beim ESP32 Image habe ich die Funktion aktiviert (USE_SCRIPT_SERIAL). Dann kannst du im Script die Daten über die serielle Schnittstelle (TX Pin) an dein Rpi senden. Mehr Infos https://tasmota.github.io/docs/Scripting-Language/ (suche dann nach USE_SCRIPT_SERIAL).

DerKarlHeinz (Donnerstag, 18 Januar 2024 12:05)

Betr. #855 (Bilder vom Bau meiner Platine für vier TTL-Leseköpfe, inkl. Gehäuse aus gelasertem Plexiglas mit Befestigung durch Magnete)
Hier, bitte: https://postimg.cc/gallery/VPVy6X5J
Damit das ganze Vorhaben klappt, musste ich ein paar kleinere "Besonderheiten" vornehmen:
1) den XIAO-ESP32S3, der normalerweise einen Footprint von 7x7 hat, habe ich aus Platzgründen mit Hilfe des Stecksockels (den ich etwas schräg angeordnet habe) auf 6x7 "getrimmt". Das ist in einem Foto gut zu erkennen. Das ist also Absicht und keine schlechte Lötarbeit...
2) ich musste ein paar Leiterbahnen auftrennen. Normalerweise macht man das ja mit Hilfe eines Spezialwerkzeugs (ist eigentlich nur ein 3.5mm Bohrer, mit dem der Kupferring um ein Loch herum abgetragen wird), das hätte platzmäßig aber nicht gereicht.
Beides ist in dem fritzing.org-Sketch nicht darstellbar, aber in den Notizen zu lesen.
3) die 5V-Versorgung habe ich nicht über den USB-Anschluss des XIAO-ESP32S3 direkt gemacht, weil dadurch der XIAO-ESP32S3 aus seinem Sockel gehebelt werden könnte. In einem der Bilder ist übrigens die Deckseite um 180° verdreht montiert (der USB-Anschluss zeigt nach hinten, ist aber eigentlich oberhalb des XIAO-ESP32S3), damit für das Foto der XIAO-ESP32S3 sichtbar ist.
4) die Datenleitungen sind auf der Oberseite, die Versorgungsleitungen auf der Unterseite der Platine verlötet. Dadurch kommen sie sich nicht in die Quere. Das hat allerdings zur Folge, dass die Reihenfolge beim Löten wichtig ist: der Sockel für den XIAO-ESP32S3 sollte erst ganz zum Schluss aufgelötet werden, was auf der Unterseite etwas fummelig ist. Die Drähtchen sollten auf keinen Fall direkt auf der Platine aufliegen. Ich habe einfach ein kleines Stück von einem Kabelbinder beim Löten unter die Drähtchen gelegt. Auch den Elko habe ich erst ganz zum Schluss aufgelötet.
5) aus optischen Gründen habe ich die Schutzfolie bei der unteren Plexiglas-Platte belassen.
6) es fehlt noch eine Zugentlastung für die vier Kabel der TTL-Leseköpfe. Da habe ich noch keine befriedigende Lösung.

Martin E. (Donnerstag, 18 Januar 2024 09:46)

Hallo und guten Morgen ...

nun lese ich seit min. 14 Tagen meinen Stromzähler mittels Tasmota erfolgreich aus, und ich erhalte diese Daten per WLAN direkt im Browser und per MQTT im Symcon, prima so weit.
Tasmota läuft auf einem NodeMCU, der seine Stromversorgung von einem Raspberry Pi per USB-Kabel erhält. Dieser RPi ist ohnehin am Laufen. Vorteil, ich brauche für den NodeMCU kein zusätzliches Netzteil. So weit, so gut.
Nun frage ich mich gerade, ob es nicht möglich ist, die von Tasmota erzeugten Daten direkt per serieller Schnittstelle am RPi zu empfangen ?
Habe bisher erfolglos danach "gegoogelt". Kann jemand ggf. etwas dazu sagen ?

Gruß Martin

ottelo (Mittwoch, 17 Januar 2024 15:14)

@Christian
Danke für dein Script! Ich habe es oben hinzugefügt.

@Daniel
Ne keine Idee. Bekommst du wirklich keinerlei Daten von deinem Zähler, also auch keine Rohdaten?

Daniel (Mittwoch, 17 Januar 2024 08:54)

Hallo,
Ich habe Bit Shake wie beschreiben angeschlossen den D1Mini mit der Tasmoto Fw von dir geflasht und folgendes Skript benutzt:

>D
>B
=>sensor53 r
>M 1
+1,3,s,20,9600,E320
1,77070100020800ff@1000,Total Delivered,kWh,Total_out,3
1,77070100010800ff@1000,Total Consumed,kWh,Total_in,3
1,77070100100700ff@1,Current power,W,Power_in,3
1,77070100600100ff@#,Server-ID,,Meter_Number,0
#


Leider bekomme ich keine Daten, ich habe auch den Otoskop gedreht, und bewegt und den Code mehrfach eingegeben.

!!!","BSSId":"48:5D:35:96:58:B7","Channel":11,"Mode":"11n","RSSI":100,"Signal":-30,"LinkCount":1,"Downtime":"0T00:00:05"}}
08:50:12.648 RSL: SENSOR = {"Time":"2024-01-17T08:50:12","E320":{"Total_out":0.000,"Total_in":0.000,"Power_in":0.000,"Meter_Number":""}}


Es handelt sich um einen Landis + E320 Zähler mit Smart Meter Gateway (Trudi Zugandsdatern zu bekommen ist noch schwerer...).

Evt hat jemand ein Tipp! FW Tasmoto ist:
Program Version 13.3.0(tasmota)

Vielen Dank Scho Mal

Christian (Dienstag, 16 Januar 2024 21:35)

3. Versuch :) (sorry)
1,020a09x62UUuuUUuu@1,+Q,var,+Q,3
1,020a09x67UUuuUUuu@1,-Q,var,-Q,3

Christian (Dienstag, 16 Januar 2024 20:52)

Ich hab nun endlich geschafft meinen Zähler der Type Siemens IM350 der Wr. Netze auszulesen. Es geht aktuell nur mit der Development-Version (13.3.0.3), da gabs kürzlich einen Bugfix genau wegen diesem Zählertyp.
Und das oben als Beispiel eingebaute Script stimmt nicht ganz, es müsste so aussehen:

>D
>B
=>sensor53 r
>M 1
+1,3,r,0,9600,Home
1,=so3,128
1,=so4,key
1,020a09x19UUuu@1,year,,year,0
1,020a09x21ss@1,month,,month,0
1,020a09x22ss@1,day,,day,0
1,020a09x24ss@1,hh,,hh,0
1,020a09x25ss@1,mm,,mm,0
1,020a09x26ss@1,ss,,ss,0
1,020a09x32UUuuUUuu@1000,+A,kWh,+A,3
1,020a09x37UUuuUUuu@1000,-A,kWh,-A,3
1,020a09x42UUuuUUuu@1000,+R,varh,+R,3
1,020a09x47UUuuUUuu@1000,-R,varh,-R,3
1,020a09x52UUuuUUuu@1,+P,W,+P,3
1,020a09x57UUuuUUuu@1,-P,W,-P,3
1,020a09x62UUuuUUuu@1,+Q,var,+P,3
1,020a09x67UUuuUUuu@1,-Q,var,-P,3
#

Wobei die 3 bytes 020a09 durch die ersten drei Bytes des entschlüsselten Dumps zu ersetzten sind, da wird bei dieser Zählertype eine Art Seriennummer ausgegeben, die wohl bei jedem Zähler anders ist.

Lg,
Christian

Wolli (Sonntag, 14 Januar 2024 20:07)

Ich würde gern mehr aus meinem Zähler auslesen.
Ich habe den Dump erstellt und versucht unter https://tasmota-sml-parser.dicp.net/decode zu dekodieren, aber das hat leider nicht funktioniert - es gibt kein Ergebnis, es gibt keine Antwort von der Seite.
Mein Dump schaut ein bisschen anders aus als in den Beispielen - ich habe einen ISKRA AM550 Zähler = Wiener Netze

20:02:38.171 SML: decrypted block: 56 bytes
20:02:38.172 :>02 09 09 0c 07 e8 01 0e 07 14 02 26 00 ff c4 00
20:02:38.173 :>06 00 1f 33 9c 06 00 00 00 00 06 00 00 be 28 06
20:02:38.174 :>00 07 d8 a6 06 00 00 02 b4 06 00 00 00 00 06 00
20:02:38.175 :>00 00 00 06 00 00 00 d1
20:02:38.219 :>00 00 00 06 00 00 00 d1

wobei die letzten beiden Zeilen an den letzten beiden Stellen in der Ausgabe unterschiedlich sind ?!

Hat jemand eine Idee oder einen Hinweis?

Danke
<Wolli/>

Wolli (Sonntag, 14 Januar 2024 10:02)

@ottelo

Danke für die rasche Antwort.
Es dürfte
a) die Einrückungen gewesen sein, obwohl der Editor "grün" angezeigt hat und
b) nach jeder Änderung ein reboot von HA notwendig war, ein YAML-Reload hat nichts genützt.

ottelo (Samstag, 13 Januar 2024 20:12)

@Wolli
Also bei mir sieht es so aus.
__ = 2 Leerzeichen

customize.yaml:

sensor.mt175_mt175_power_curr:
__device_class: power
__unit_of_measurement: 'W'
sensor.mt175_mt175_total_in:
__device_class: energy
__unit_of_measurement: 'kWh'
__state_class: total_increasing
sensor.mt175_mt175_total_out:
__device_class: energy
__unit_of_measurement: 'kWh'
__state_class: total_increasing

configuration.yaml:

homeassistant:
__customize: !include customize.yaml

Das funzt bei mir 1A.

Wolli (Samstag, 13 Januar 2024 18:24)

Herzlichen Dank für die tolle Seite, damit war es für mich leicht, meinen Zähler
- ISKRA AM550 (Wiener Netze)
mit einem
- Hichi IR Lesekopf
auszulesen und auch in HA (Home Assistant) zu integrieren.
Das Energy-Dashboard macht aber Probleme.
Egal wo ich die device_class, unit_of_measurement und state_class nach der Anleitung setze - configuration.yaml oder Entwicklerwerkzeuge -> Zustände - verschwinden diese nach ein paar Sekunden wieder. Schaut so aus, als ob diese geschieht, wenn neue Werte über MQTT kommen?!

Hat jemand eine Idee?

Beste Grüße & Danke
Wolli

Otto (Mittwoch, 10 Januar 2024 17:08)

Hallo, vielen Dank für euere Hilfe
Damit war es mir möglich die Daten aus meinem Logarex LK13BE606739 auszulesen, mit einem bitShake Smartmeter Reader. Diese Daten werden über MQTT auf meinem NAS gespeichert.

Script:
>D
>B->sensor53 r
>M 1
+1,5,s,0,9600,RLK13BE,13,30,2F3F210D0A,063030300D0A
1,77070100100700ff@1,Leistung,W,power,16
1,77070100010800ff@1000,Energie gesamt,kWh,energy_sum,3
1,77070100020800ff@1000,Einspeisung,kWh,energy_supply,3
1,=h===================
1,770701000E0700FF@1,Frequenz,Hz,Hz,2
1,=h===================
1,77070100200700FF@1,Spannung L1,V,V_l1,2
1,77070100200700FF@1,Spannung L2,V,V_l2,2
1,77070100480700FF@1,Spannung L3,V,V_l3,2
#

1,=h===================
1,77070100240f700FF@1,Wirkleistung L1,W,wirkleistung_l1,0
1,77070100380700FF@1,Wirkleistung L2,W,wirkleistung_l2,0
1,770701004C0700FF@1,Wirkleistung L3,W,wirkleistung_l3,0

RX 5, TX 4

ottelo (Sonntag, 07 Januar 2024 18:44)

Guter Tipp. Werde ich nachher mal testen und mit in die FAQ aufnehmen.

Andy (Sonntag, 07 Januar 2024 15:37)

Hatte den selben Fehler mit Syntax Error Line 1.
Man muss in Windows in den Ordner Einstellungen den Haken bei Erweiterung bei bekannte Dateitypen ausblenden deaktivieren. Sodass die Textdatei auch mit .txt angezeigt wird. Standardmäßig wird dieses ausgeblendet.

ottelo (Donnerstag, 04 Januar 2024 09:44)

Ich habe es eben nochmal mit einem ESP01s (1M ESP8266) getestet. Neuste Version des Externen Script Editors, Tasmota und mein Script "Tasmota SML Script + Chart + PV.txt". IP Adresse oben angepasst. Lässt sich 1a übertragen.

ottelo (Mittwoch, 03 Januar 2024 21:32)

Hi Andre,
die IP Adresse ganz oben im Script hast du aber angepasst? Zum Test würde ich einfach mal das Script unverändert zum ESP senden (nur IP ändern). Versuch es auch mehrmals. Ab und zu kommt bei mir auch ein Fehler.

Andre (Mittwoch, 03 Januar 2024 18:58)

Hallo Ottelo,

vielen Dank für Deine Anleitung und Deine fertigen Tasmota-Skripte mit SML.
Ich nutze einen fertigen Lesekopf inkl ESP von Hichi an MT175. Ich konnte mit dem Standard Script bisher alles auslesen.
Nun versuche ich Deine Google Chart Lösung über Tasmota zum Laufen zu bekommen.
Aktuelle Firmware ist bereits drauf. Das M1 Script habe ich angepasst und versuche es über den Tasmota Script Editor auf meine ESP zu schieben.
Ich erhalte bei CMD R Syntax Error Line 1. Ich habe in Line 1 aber gar nichts verändert.

Bitte um kurze Hilfe, vielen Dank

VG
Andre

ottelo (Mittwoch, 03 Januar 2024 11:59)

Ich würde mir an deiner Stelle gleich den fertigen Lesekopf inkl ESP von Hichi (Link oben) holen. Ich weiß nicht wie der Spannungsteiler auf deiner Platine aufgebaut ist. Kann sein das es 5V Pegel sind. Wenn du diese dann mit dem ESP verbindest verträgt der das nicht ewig. Er kann nur 3,3V.

Daniel (Mittwoch, 03 Januar 2024 11:18)

Hallo,

erstmal vielen Dank für Deine Anleitung und Dein fertiges Tasmota mit SML.
Ich habe einen USB Volkszähler, aktuell noch auf einem Rapsi laufen: https://wiki.volkszaehler.org/hardware/controllers/ir-schreib-lesekopf-usb-ausgang
Dieser soll nun ersetzt werden gegen einen ESP8266.
Leider zeigt mir Tasmota keine Werte an.
Daraufhin habe ich mir mal die Platine angeschaut: Ich habe einen SIL 2104 auf der Platine vom Volkszähler, das scheint ein UART - USB Wandler zu sein.
Kann man meinen Zähler überhaupt auf den ESP umrüsten?

Besten Dank für die Unterstützung!
Viele Grüße
Daniel

Stefan (Dienstag, 02 Januar 2024 18:54)

@Martin

Ich bin ja auch noch dabei mir das alles zusammen zubasteln.
Wenn du die aktuelle Leistung deiner Anlage sehen willst, schick die vom Shelly zum Gerät am Zähler.
Dann kann sonst nicht funktionieren.

Du kannst imho nur aktuellen Bezug und aktuelle Einspeisung ablesen.
Dazu ggf. noch kpl. Bezug und kpl. Einspeisung.
Das was du einspeist fällt vom Bezug weg.
Mein Zähler dreht :-) dann entsprechend langsamer, wenn ich Solar zuschalte.
Und bei Überschuß natürlich rückwärts.

Gruss!

Marcus (Dienstag, 02 Januar 2024 15:15)

@ Martin

Wenn du ein Balkonkraftwerk hast ist es so wie du unter 3. beschrieben hast.

Wenn du das Googlechart Script verwendest, an die richtige Reihenfolge denken.
Als erstes die Leistung, dann den Verbrauch und zuletzt die Einspeisung.

Gruß

Martin E. (Dienstag, 02 Januar 2024 13:12)

Nachtrag:
Es gibt ja einen online SML-Decoder: https://tasmota-sml-parser.dicp.net/decode
Wenn ich diesen mit dem dump des sensor53 füttere, kommen auch nur die ersten drei Ergebnisse raus.
Der Rest ist Quatsch.

Also ich verabschiede mich von meinem Wunsch, die aktuelle Leistung der Balkonsolaranlage in den Tasmota Werten des Stromzählers wiederzufinden.

Danke für die Hilfe
Gruß
Martin

Martin E. (Dienstag, 02 Januar 2024 13:01)

Hi Marcus,
hier mal mein Ausschnitt aus dem Tasmota script: und die Ergebnisse dazu. (Werte gerundet)
1,77070100010800ff@1000,Netzbezug Stand,kWh,BezugZaehler,3 ==> 1450 kWh
1,77070100100700ff@1,Bezug Leistung,W,BezugLeistung,0 ==> 350 W
1,77070100020800ff@1000,Einspeisung Stand,kWh,EinspeisungZaehler,3 ==> 81 kWh
1,77070100200700ff@1,Einspeiseleistung,W, EinspeisungLeistung,0 ==> 0 W

Die Zeilen 1-3 funktionieren einwandfrei. Bei dem vierten Wert, den ich mir gewünscht habe, geht es aber so nicht.
Das kann mehrere Gründe haben:
1. Der SML-Code ist falsch
2. Der Zähler liefert das erst gar nicht (PIN ok, aber die Stadtwerke haben das ausgeblendet ...)
3. Wenn der WR von der selfPV 15 W liefert (per Shelly gemessen), aber der Hausverbrauch bei 300 W liegt, kann ggf. auch kein Wert angzeigt werden, weil der Strom ja unmittelbar ins Hausnetz geht.

Gruß Martin

Marcus (Dienstag, 02 Januar 2024 10:10)

1,77070100020800ff@1000,Total Delivered,kWh,Total_out,3
Hier noch die Einspeisung in kWh

Marcus (Dienstag, 02 Januar 2024 10:06)

Hallo Martin,

Ich habe leider kein Balkonkraftwerk (Mietwohnung mit Nordbalkon).
Beim Kumpel von mir mit einem DWS 7412 haben wir durch Eingabe des PIN die Leistung dazu bekommen. Vorher war auch nur Verbrauch und Einspeiseertrag über die Schnittstelle gekommen.
Bekommst Du den am Zähler eine negative Leistung (Watt) angezeigt?
SML Code lt. :
https://tasmota.github.io/docs/Smart-Meter-Interface/

>D
>B
=>sensor53 r
;Set teleperiod to 20sec
tper=10
>M 1
+1,3,s,0,9600,Power
1,77070100600100ff@#,Server-ID,,Meter_Number,0
1,77070100010800ff@1000,Verbrauch,kWh,Total_in,4
1,77070100100700ff@1,Leistung-akt.,W,Power_curr,0
#
Viel Erfolg

Gruß
Marcus

Martin E. (Montag, 01 Januar 2024 19:58)

Hi Marcus,
vielen Dank für Deine Rückmeldung.
Also für die Energien bekomme ich beide Zählerstände (Bezug und Einspeisung, jeweils in kWh). Für die aktuellen Leistungen gibt es nur einen Wert für den aktuellen Bezug (also in W). PIN ist eingerichtet. Erweiterter Datensatz auch.
Der WR der Balkonsolaranlage liefert derzeit natürlich fast nichts. Dennoch hatte ich gehofft, dass ich auch diese (geringe) Leistung in den SML-Werten des Zählers wiederfinde. Leider nein. Per Shelly 1 PM sehe ich jedoch die Leistungsdaten der Anlage.
Fragen stellen sich also:
Gibt der Zähler diese SML Daten erst gar nicht aus ? (speziell dieser Typ ?)
Oder mache ich was falsch ?
Wie sähe der SML Code für Einspeise-Leistung aus ?
Danke
Gruß Martin

Marcus (Montag, 01 Januar 2024 19:24)

Ergänzung:

Wenn ich das richtig überflogen habe, musst Du am Zähler den erweiterten Datensatz aktiviert haben. Um auch die Leistung über die Schnittstelle zu bekommen.

https://www.landisgyr.de/webfoo/wp-content/uploads/2018/08/D000063497-E220-AMxD-Benutzerhandbuch-de-f.pdf

Kapitel 5.4.1.6

Gruß
Marcus

Marcus (Montag, 01 Januar 2024 19:09)

@ Martin E.
Hallo Martin,
Bekommst du in Tasmota die Bezugsleistung angezeigt oder nur auf dem Zähler?
Normalerweise bekommst Du vom Zähler nur eine Leistung an der Schnittstelle.
Positive Leistung = Bezugsleistung
Negative Leistung = Einspeiseleistung

Martin E. (Montag, 01 Januar 2024 16:37)

Hallo, und zunächst einmal ein gutes Neues Jahr 2024 ..

Seit ca. 1 Woche habe ich auf einem NodeMCU mit Hichi TTl Tasmota 13.3.0 erfolgreich laufen.
Allerdings auch nur wegen dieser ausführlichen und sehr guten Doku. Erst mal vielen Dank dafür.

Als Zähler wird bei mir ein Landis&Gyr E220 mit 2 Richtungen eingesetzt.
Neben dem Netzbezug (Energie und aktuelle Leistung) wird auch die Einspeisung angezeigt.
Allerdings lediglich die bislang ins Netz gelieferte Energie.
Eine aktuelle EinspeiseLeistung fehlt mir zu meinem Glück, leider.

Frage: Geht das grundsätzlich nicht, oder finde ich nicht den richtigen Ansatz ?

Ich habe auch einen Dump vom sensor53. Wenn es einen SML-Code für die Einspeiseleistung geben sollte,
würde mir das schon weiter helfen. Hab mich schon vergeblich daran "totgesucht".

Danke und Gruß Martin

(zur Info: Die Werte gehen u.a. per MQTT an Symcon.)

ottelo (Sonntag, 31 Dezember 2023 17:53)

Mhhh das Image ist so gebaut, dass bis zu 5 Zähler ausgelesen werden können. Keine Ahnung wieso es bei dir nicht geht.

Medi (Sonntag, 31 Dezember 2023 17:47)

Hallo Joachim,
danke für die Antwort. Ich habe einfach das Image von ottelo drauf. Daher gehe ich davon aus, dass die Datei angepasst ist, zumal ich ja beide Köpfe auslesen kann. Allerdings nur wenn sie als Zähler 1 deklariert sind. Also Kopf 1 an Pin 3 und Kopf 2 an Pin 7, aber jeweils nur als Zähler 1.
Gruß,
Medi

Hans (Sonntag, 31 Dezember 2023 11:48)

Hallo zusammen,

folgentes Phänomen,
wenn der Momentanverbrauch über 9999 w steigt ist das Tasmota web Interface nicht mehr erreichbar.
Bei mir wird das Warmwasser mit einem Durchlauferhitzer erzeugt, was den aktuellen Verbrauch natürlich in die Höhe schnellen läßt.
Dreht man das Wasser wieder ab und der Verbrauch geht runter ist das web Interface wieder erreichbar und zeigt alles normal an.

Weiß jemand wie man das behebt?

Joachim (Sonntag, 31 Dezember 2023 10:32)

@Medi: pin_mapping.json angepasst? Beide Pins müssen drin stehen.

Andreas M. (Freitag, 29 Dezember 2023 13:55)

Hallo ottelo,

kannst du auch ein Image v13.3 bereitstellen für den esp32 eth v1.4,
idealer Weise mit TCP und Globalen Variablen und SD Card Unterstützung?

Medi (Donnerstag, 28 Dezember 2023 21:34)

Hallo,
ich hab die letzten Tage versucht zwei Zähler mit einem ESP32S2 auszulesen. Mein Script:

>D
>B
->sensor53 r
>M 2
+1,3,s,16,9600,MT691_1
1,77070100100700ff@1,Verbrauch-HS aktuell,W,Power_HS_cur,0
1,77070100010800ff@1000,Verbrauch-HS_gesamt,kWh,Total_HS_in,3
1,77070100020800ff@1000,Einspeisung-HS_gesamt,kWh,Total_HS_out,3

+2,7,s,16,9600,MT691_2
2,77070100100700ff@1,Verbrauch-WP aktuell,W,Power_WP_cur,0
2,77070100010800ff@1000,Verbrauch-WP_gesamt,kWh,Total_WP_in,3
2,77070100020800ff@1000,Einspeisung-WP_gesamt,kWh,Total_WP_out,3
#

Allerdings bekomme ich nur für den ersten Zähler die entsprechenden Werte.

Tausche ich die beiden Pins also so:

>D
>B
->sensor53 r
>M 2
+1,7,s,16,9600,MT691_1
1,77070100100700ff@1,Verbrauch-HS aktuell,W,Power_HS_cur,0
1,77070100010800ff@1000,Verbrauch-HS_gesamt,kWh,Total_HS_in,3
1,77070100020800ff@1000,Einspeisung-HS_gesamt,kWh,Total_HS_out,3

+2,3,s,16,9600,MT691_2
2,77070100100700ff@1,Verbrauch-WP aktuell,W,Power_WP_cur,0
2,77070100010800ff@1000,Verbrauch-WP_gesamt,kWh,Total_WP_in,3
2,77070100020800ff@1000,Einspeisung-WP_gesamt,kWh,Total_WP_out,3
#

bekomme ich die Werte von dem anderen Zähler. Also scheint ja zumindest die Verdrahtung korrekt zu sein.
In der Console bekomme ich bei "sensor53 d1" Werte, bei "sensor53 d2" nicht.
Hat noch jemand einen Tip wo ich mich dumm anstelle?

Gruß,
Medi

freakyuser (Donnerstag, 28 Dezember 2023 19:40)

@ottelo
Das Teil läuft jetzt schon seit April. (Bis gestern eben ohne Tageswerte, ansonsten hat alles funktioniert.)

Wenn ich mich richtig erinnere, hat damals die Übertragung mit dem Editor nicht funktioniert, weshalb ich es manuell in den Tasmota/ESP Speicher kopiert hatte.
Kommentare etc. hatte ich per Hand entfernt. Ich will nicht ausschließen, dass da was schief lief, der betroffene Code sah aber gut aus.

Zur Bearbeitung gestern hab ich das Skript vom ESP heruntergeladen, editiert und wieder über den Browser per Copy&Paste rein kopiert.

Stefan (Donnerstag, 28 Dezember 2023 14:43)

Danke an alle, welche sich die Mühe machen und das mit Leuten teilen die es selbst nicht können.
Gibt es auch eine DE Version, oder wird es Sie geben ?

Das ist jetzt so 'gemischt' ..

Funktioniert aber Super ...

ottelo (Donnerstag, 28 Dezember 2023 13:07)

@freakyuser
Hast du das Script einfach kopiert und in den internen Script Editor des ESP32 mit Tasmota eingefügt? Falls ja, hast du die Kommentare per Hand rausgelöscht, Leerzeichen entfernt oder sonstwas?

Versuch das Script sonst mal via den externen Script Editor zu übertragen. Ich könnte mir vorstellen, dass die Leerzeichen Schuld sind. Der ext. Editor entfernt alles unnötige und deshalb geht es auf dem ESP8266 nämlich. Habe aber auch mal den Programmierer der Tasmota Script Funktion angeschrieben. Vielleicht ist es auch ein Bug.

ottelo (Mittwoch, 27 Dezember 2023)

Danke für den Hinweis. Dann werde ich das Script mal anpassen. Hast du das Script via ext Script Editor übertragen? Welcher ESP?

@Marco
Du hast ein Tippfehler. es muss homeassistant sein und nicht homassistant.

freakyuser (Mittwoch, 27 Dezember 2023 21:35)

Guten Abend zusammen,
ich hatte das gleiche Problem wie @Steffen (Kommentar vom 19.11.23), dass der Tagesverbrauch nicht funktioniert hat.
Auch bei mir hat es geholfen, die "and" Verknüpfung aufzuheben und mit zwei "if" zu verschachteln.
Vielleicht könnte man das Skript ja entsprechend anpassen, schadet ja nicht, kann aber dem ein oder anderem helfen.

Auf jeden Fall aber ein großes Dankeschön an deine Arbeit, @Ottelo!

Grüße, freakyuser

Marco (Mittwoch, 27 Dezember 2023 21:23)

Ich komme nicht weiter, habe wie bei 4h die configuration.yaml angepasst erhalte aber immer folgende Fehlermeldung wenn ich die Konfiguration prüfe:
Konfigurationswarnungen
Integration error: homassistant - Integration 'homassistant' not found.
Integration error: customize - Integration 'customize' not found.


So sieht mein Eintrag aus:
#configuration.yaml
homassistant:
customize:
-sensor.bitshake_smartmeterreader_eg_p_l1_l2_l3:
device_class: power
unit_of_measurement: 'W'
-sensor.bitshake_smartmeterreader_eg_total_in:
device_class: energy
unit_of_measurement: 'kWh'
state_class: total_increasing
-sensor.bitshake_smartmeterreader_eg_bkw_total:
device_class: energy
unit_of_measurement: 'kWh'
state_class: total_increasing

Joachim (Mittwoch, 27 Dezember 2023 11:24)

@Franz: Steht schon hier in den früheren Kommentaren und auch im Text: du brauchst nur 1 Pin anschließen, benötigt wird RX. Falls das nicht geht, probeweise mal den anderen Pin versuchen, ich kenne den Lesekopf nicht. Dieser Pin erscheint auch den SML-Daten.

Franz (Dienstag, 26 Dezember 2023 19:46)

Hallo und frohe Weihnachten,

hab hier ein LILYGO TTGO POE-Board liegen, flashen usw. klappte einwandfrei, aber bekomme einfach das mit dem Anschluss des Sensors nicht hin :-(

Die Zeile im Script habe ich modifiziert: +1,39,s,16,9600,MT175
und dann RX bzw. auch mal testweise TX des Sensors auf GPIO39 sowie 3V3 und GND angeschlossen.

Ein Test auf der Konsole bringt folgendes:
19:17:38.352 CMD: sensor53 d1
19:17:38.358 MQT: stat/Stromzaehler/RESULT = {"Time":"2023-12-26T19:17:38","SML":{"CMD":"dump: 1"}}

Muss RX und TX angeschlossen sein? Und wenn ja, wo im Script wird der 2te Pin definiert?
Blinkt der Sensor eigentlich wenn er richtig angeschlossen ist?

Wäre nett wenn mir jemand den richtigen Wink geben könnte.

Achja, hab diesen Sensor https://www.ebay.de/itm/354315601962

Ede (Dienstag, 19 Dezember 2023 12:23)

Danke für die superschnelle Reaktion!

habe es angepasst und nun klappt es.

Ich habe noch eine Frage. Die Grafiken haben ja u.a. die Werte der letzten Tage jeweils (wenn man sich die Historie entsprechend aufgebaut hat). Wie kann man an die Daten herankommen? Wie heisst die abzufragende Variable? Also z.B. gebe mir den Wert von vor 7 Tagen?
Ist das möglich?




(@Ede Deine Reihenfolge ist falsch! Siehe Kapitel 4f. Ich habe die Reihenfolge auf meiner Seite mal korrigiert. )

Oer2001 (Montag, 18 Dezember 2023 21:39)

@ottelo
Vielen Dank für die S2 Variante. Sie ließ sich ohne weitere Anpassungen installieren und funktioniert wunderbar.
Ich hatte den Hinweise "Vor dem Update auf 13.x.x..." schon gesehen aber beim Kauf war schon Version 13.0.1 vorinstalliert.
Warum springt er dann beim Safeboot auf Version 12.4 zurück?
Vielen Dank für den schnellen und tollen Support :-)

ottelo (Montag, 18 Dezember 2023 20:33)

@Oer2001
Schau mal den Hinweis im Download Bereich für den ESP32:
"Vor dem Update auf 13.x.x müsst ihr diese Anleitung befolgen (Safeboot Partition anpassen)! Anschließend könnt ihr mein Image auf den ESP32 übertragen!"

Für dein ESP32 muss ich wohl noch ne extra S2 Variante erstellen ... mache ich mal eben.

Günter (Montag, 18 Dezember 2023 18:36)

@ottelo
Super vielen Dank, bin begeistert vom Service hier!

Oer2001 (Montag, 18 Dezember 2023 17:45)

@ottelo
Stimmt, ich hatte immer den falschen Typ.
Leider klappt es auch nicht mit den Images für ESP32. Habe alle ausprobiert.
Mein Gerät:
ESP Chip Id 12961982 (ESP32-S2FNR2)
Upgrade per OTA Url: https://ota.tasmota.com/tasmota32/release/tasmota32s2.bin funktioniert immer.
Danach Upgrade per Fileupload auf ein beliebiges deiner Images (auch FactoryReset) endet immer mit Safeboot (Tasmota 12.4.0 by Theo Arends) und Upload Failed.

ottelo (Montag, 18 Dezember 2023 11:08)

@Oer2001
Ok du hast wohl ein ESP32 und KEIN ESP8266 !

Lade dir das passende ESP32 Image von meiner Seite herunter (ich nehme mal an du hast ein ESP32 S3). Dann auf dem PC (oder Handy) bei Upgrade by file das Image auswählen und Start upgrade wählen. Danach solltest du wieder mein Image drauf haben.

Oer2001 (Montag, 18 Dezember 2023 10:22)

Hallo,
Habe versehentlich den "Start upgrade" button im Bereich "Upgrade by web server" gedrückt. Hinterlegt war dort die Url: https://ota.tasmota.com/tasmota32/release/tasmota32s2.bin
Installation war erfolgreich, leider wird der Lesekopf nicht mehr erkannt.
Ein Zurückflashen schlägt jedesmal fehl. Egal ob https://drive.google.com/drive/folders/10XjCSZvWhZp06Ciz2FVBDlzzSnXDqiWx normales Images, Minimal image. Wenn ich das gepackte Image (.gz) verwende kommt immer "Not enough space". Wenn ich es auspacke, dann startet er immer sofort in den Safeboot. Fehlermeldung kommt dann keine.
Gleiches Verhalten auch bei https://github.com/Jason2866/ESP8266MinimalHTTPUpdater (wie hier in den FAQ's erwähnt)
Für Hilfe wäre ich dankebar.

ottelo (Montag, 18 Dezember 2023 09:25)

@Günter
Ja, das geht. Siehe im FAQ unter Punkt 9.

@Ede
Deine Reihenfolge ist falsch! Siehe Kapitel 4f. Ich habe die Reihenfolge auf meiner Seite mal korrigiert.

Ede (Sonntag, 17 Dezember 2023 20:58)

Hallo!

Vielen Dank für die gute Anleitung! Da steckte bestimmt echt viel Arbeit dahinter!
Ich habe einen "Norax 3D"-Zweirichtungs-Stromzähler (1.80 Bezug, 2.8.0 Einspeisung). Ich habe nur eine Balkon-PV Anlage.

Ich habe das Google Script 1:1 eingesetzt (ESP32 direkt reinkopiert. Jetzt sind die Grafiken aber mit falschen Werten. Anscheinend ist der Zählerstand Bezug der Wert in den ersten Grafiken (Verbrauch 4 Stunden usw.).
Ich habe keine Reihenfolge geändert. (Gegenüber der Anleitung habe ich ganz oben die IP Adresse auch weggenommen (Scripteditor)).

Danke für die Unterstützung!



;-- SML --
>M 1
+1,3,s,0,9600,SML
1,77070100010800ff@1000,Total consumption,kWh,Total_in,4
1,77070100020800ff@1000,Total Feed,kWh,Total_out,4
1,77070100100700ff@1,Current consumption,W,Power_curr,0
1,77070100200700ff@1,Voltage L1,V,Volt_p1,1
1,77070100340700ff@1,Voltage L2,V,Volt_p2,1
1,77070100480700ff@1,Voltage L3,V,Volt_p3,1
1,770701001f0700ff@1,Amperage L1,A,Amperage_p1,1
1,77070100330700ff@1,Amperage L2,A,Amperage_p2,1
1,77070100470700ff@1,Amperage L3,A,Amperage_p3,1
1,77070100510704ff@1,Phaseangle I-L1/U-L1,deg,phase_angle_p1,1
1,7707010051070fff@1,Phaseangle I-L27I-L2,deg,phase_angle_p2,1
1,7707010051071aff@1,Phaseangle I-L3/I-L3,deg,phase_angle_p3,1
1,770701000e0700ff@1,Frequency,Hz,frequency,0
#

Günter (Sonntag, 17 Dezember 2023 17:42)

Gibt es eine Möglichkeit, aktuelle Daten wie den Stromverbrauch oder die Einspeisung per Web-Interace zu gekommen? Ich weiß, dazu ist MQTT gedacht, aber ich benötige das eher sporadisch und möchte daher keinen MQTT Server aufbauen.
Entweder alle Variablen in JSON verpackt, oder ähnlich wie in der Konsole über http://IP/script?mval

hase007 (Samstag, 16 Dezember 2023 01:10)

Script für
ACE3000 Itron Typ 260
----------------------------------------


>D
>B
->sensor53 r
>M 1
+1,3,o,0,300,STROM,1,100,2F3F210D0A,063035310D0A
1,=h====== 2.8.0 ======
1,1.8.0(@1,Ertrag,kWh,Total_kwh,1
1,=h================
1,=h<hr/>
1,C.1(@#),Zähler Nummer,,Meter_nummer,0
1,=h<hr/>
1,=h ACE3000 Itron Typ 260
1,=h<hr/>
1,=h(\(\
1,=h(-.-)
1,=ho__(")(")
1,=h<hr/>
#

hase007 (Samstag, 16 Dezember 2023 01:04)

Script für:
SGM-C8-A620S

>D
>B
->sensor53 r
>M 1
+1,3,s,16,9600,Strom
1,=h ===== 1.8.0 =====
1,77070100010800ff@1000,Bezug,kWh,import_total_kwh,1
1,77070100020800ff@1000,Einspeisung,kWh,export_total_kwh,1
1,=h ===== 2.8.0 =====
1,=h<hr/>
1,77070100100700ff@1,Curr_W_Energy,W,curr_w,0
1,=h<hr/>
1,77070100240700FF@1,Wirkleistung L1,W,wirkleistung_l1,0
1,77070100380700FF@1,Wirkleistung L2,W,wirkleistung_l2,0
1,770701004C0700FF@1,Wirkleistung L3,W,wirkleistung_l3,0
1,=h<hr/>
1,770701001f0700ff@1,Amper L1,A,amp_p1,1
1,77070100330700ff@1,Amper L2,A,amp_p2,1
1,77070100470700ff@1,Amper L3,A,amp_p3,1
1,=h<hr/>
1,77070100200700ff@1,Volt L1,V,volt_p1,1
1,77070100340700ff@1,Volt L2,V,volt_p2,1
1,77070100480700ff@1,Volt L3,V,volt_p3,1
1,=h<hr/>
1,770701000e0700ff@1,Frequenz,Hz,freq,2
1,=h<hr/>
1,=h SGM-C8-A620S
1,=h Zählernummer:
1,=h 1 EFRxxxxxxxxxx
1,=h<hr/>
#

ottelo (Donnerstag, 07 Dezember 2023 23:21)

Jepp, es sind nur 7 chars erlaubt. https://tasmota.github.io/docs/Smart-Meter-Interface/#meter-definition

Jusch (Donnerstag, 07 Dezember 2023 22:55)

problem solved:

die Länge des Namen des Sensors in der SML Config darf nicht länger wie 6 Zeichen sein. Hatte ihn als SML_Reader bezeichnet und das hat zu dem Problem geführt.
Jetzt so:
+1,13,s,16,9600,SML_RD
funzt es !
Merci nochmal für das super Projekt !

Jusch (Donnerstag, 07 Dezember 2023 22:23)

Hi,
ich hatte das mit einem ESP8266 Mini alles zu fuss programmiert und mühsam den HEX code entschlüsselt, und die 3 Zahlen per REST in meinem WIFI zur Verfügung gestellt, und dann einfach per REST vom HA abgeholt.
Bin daran verzweifelt dass ab 6000 W Verbrauch(e-Auto) die Werte spinnen, also random mal 600, 800 oder sonstwas ausgegebn haben.
Habe deshalb nach eingen stundenaufgegeben und auf Deine Lösung umgeschiftet.

Also in 1 h bin ich soweit wie nach Wochen das zu fuss zu entwickeln.... DANKE est mal dafür.

ABER:
ich sehe im HA zwar den mein Tasmota-Gerät, und es zeigt 9 entitäten an, aber die 3 interessanten Strom-Werte fehlen.
in der Tasmota Konsole werden Strom Verbrauch richtig angezeigt. :
SML_Read� Leistung 323.4 W
SML_Read� Verbrauch 4868.5 KWh
SML_Read� Netzeinspeisung 52283 KWh

Habe MQTT Broker, und Tasmota Integratin installiert im HA. Danach gebootet, alles auf den neuesten Stand gebracht....
Der Text oben unter FAQ 2. sieht so aus als ob das öfters vorkommt ?
Was kann ich tun ?

ottelo (Donnerstag, 07 Dezember 2023 18:59)

Hört sich Klasse an. Hast du auch Fotos davon? Kannst du zb bei Imgur hochladen und die Links hier posten :)

DerKarlHeinz (Donnerstag, 07 Dezember 2023 18:42)

BETR: #809ff (Gehäuse)
Ich habe das ganze auf einem "Perma-Proto Small Mint Tin Size Breadboard PCB" (Adafruit Artikel-Nr. 1214) aufgebaut. Das ist quasi ein Breadboard zum Löten.
Ich habe mir aus Plexiglas ein seitlich offenes Gehäuse gebaut (ich habe die TTL-Leseköpfe per gewinkelte JST-XH-4pol-Stecker angeschlossen, die seitlich herausgeführt werden) , ähnlich dem "RB-CASEP4+01" von JOY-IT. Die Platten habe ich bei "plasticexpress.de" lasern lassen
Das Board lässt sich dann mit einem "Hutschienen Adapter für Leiterplatte" von WEKON auch auf einer Hutschiene befestigen.
Ich habe es aber mit Magneten (4 Stück, Ringmagnete D=8mm, h=3mm, 3mm Senkloch) seitlich an der Wand des Zählerschranks angebracht.

DerKarlHeinz (Donnerstag, 07 Dezember 2023 17:29)

zu #843 (Spikes):
ja, das Problem hatte ich mit meinem EasyMeter Q3MA 1270 anfangs häufig. Das Energy-Dashboard von Home Assistant ist damit heftig durcheinander gekommen.
Dadurch, dass ich im Skript nun den Median-Filter eingeschaltet habe, habe ich das Problem in den Griff bekommen.

Markus (Donnerstag, 07 Dezember 2023 11:45)

Hi,
super gemacht und Beschrieben - vielen Dank.
2 Fragen hätte ich:
- die auch auch solar pv habe, wäre es möglich entwerder ind den 4 und 24 stunden charts mit rot die solare einspeßung mit einzumalen oder dies in einer weiteren grafik darzustellen ?

- ich habe ca. 20 Nous A1 verbaut - wäre es möglich dafür eine angepasste Version mit script für google charts zu erstellen ?

Vielen Dank

Jens (Mittwoch, 06 Dezember 2023 19:19)

Größe des ESP8266 Flash Speichers. Neben dem ESP8266 ist ein Flash IC verbaut. Dieser gibt die Größe in Bit an. Ein 25B8 hat 8Bit, also 1MB Speicher. Die Bezeichnung 25V32 steht für 32Bit, also 4MByte Speicher. Der Buchstabe zwischen "25" und der Größenangabe hängt vom Hersteller ab. Es gibt auch ESP-01s mit 4 MB Speicher zu kaufen, gewöhnlich habe die nur 1MB. Alte ESP-01 können nur 0,5 MB haben, also 4Bit.

Andreas M. (Mittwoch, 29 November 2023 10:08)

Hallo
Ich habe eine Frage an den User Dennis,

Weitere nützliche Scripte
Du hast ein Script eingestellt welches Wetterdaten darstellen kann. Dieses gefällt mir sehr gut, Allerdings fehlt mir da der Luftdruck.
Ich würde diesen gerne als dritte Grafik mit 24 Stunden haben, dazu gibt es unten die Möglichkeit eine Einfache Grafik einzuschalten es fehlt mir jedoch der Wert um es darzustellen, da er oben in Sektion >D nicht aufgeführt und somit eingelesen wird.

;Einfacher Chart mit 2 Zeilen
$<div id="chart3" style="text-align:center;width:400px;height:100%%;padding:0px"></div>
$gc(c pres "wr" "hPa" cstr "Luftdruck 24h")

Kannst du das einbauen?
Ich nutze einen NodeMCU mit 4MB Speicher und als Sensor einen BME/BMP 280

Diese 4 eingelesenen Daten würde ich dann auch gerne in meinem Netzwerk verteilen als "globale Variablen" verteilen und an anderen esp's empfangen können, dies habe ich schon in Betrieb und könnte es selber einbauen. Nur mit deiner Version komme ich nicht klar das dritte Diagramm einzuschalten.

In dem oben schon aufgeführten Diagramm macht der Luftdruck keinen Sinn da die Werte zu Groß sind. Ist auch schon mit der Luftfeuchte so.

Gruß
Andreas

Joachim (Dienstag, 28 November 2023 14:19)

@Klaus: wenn du eines der SML-Scripte aus Kapitel 4c verwendest, dann ist da alles erklärt. Ich habe 2 Zähler (Haus und Pvotovoltaik), ich nutze einen WT32-ETH01, also auch mit LAN-Anschluss.
Sensor Hauszähler RX geht auf IO4 und der PV-Zähler geht auf IO2. Du brauchst nur 1 Leitung, die andere vom Lesekopf bleibt frei.

Klaus (Montag, 27 November 2023 21:17)

@Joachim: Danke, genau richtig und mittlerweile bekomme ich es auch hin, dass der Meßkopf 5 oder 3,3V bekommt. Jetzt gilt es nur noch herauszufinden, welche PINS des ESP32-PoE für RX und TX verwendet. Ich werde weiter forschen .... Dank für den Hinweis und ich werde dann den USB-Messkopf gegen einen TTL-Meßkopf tauschen.

Joachim (Sonntag, 26 November 2023 14:04)

@ Klaus,
ich versuche einmal eine Übersetzung des Geschriebenen. Du hast einen ESP32 Olimex und möchtest einen Meßkopf für einen Stromzähler anschließen. Spannungsversorgung von den Pins GND und 3,3 V, Signalanschluss an die richtigen Pins, wie z.B. in der config.json beschrieben. Du musst also Einzelleitungen an die richtigen Pins führen.

Klaus (Sonntag, 26 November 2023 11:57)

Hallo,
vielen Dank für die hilfreichen Informationen und Unterstützungen hier. Ich habe wie Henry einen Olimex ESP32-PoE und bekomme den problemlos mit tasmota geflashed incl. Stromversorgung via PoE und kann die Konfiguration via Browser erledigen. Der Anschluss des IR via Micro-USB klappt jedoch nicht. Er bekommt offensichtlich keine Stromversorgung via USB. Wird der IR-Sensor mit einem Netzteil und Micro-USB-Kabel verbunden, blinkt die Kontrolllampe. Hängt der IR nur am USB vom ESP32 dann zeigt er sich gar nicht. Woran kann das liegen? Wenn jemand einen Hinweis geben kann wäre ich dankbar.
Gruss Klaus

Oberluft (Samstag, 25 November 2023 17:09)

Hallo miteinander.
Da mit das Thema interessiert und ich leider vom programmieren keine Ahnung habe, möchte ich fragen, ob es auch Bastler gibt, die mir ein Gerät betriebsbereit erstellen können. Oder wenn ich die Bauteile zusammensetze, sie Programmieren.
Besten Dank im Voraus
Oberluft

Andreas (Samstag, 25 November 2023 13:27)

Hallo, ich komme hier nicht weiter. Vielleicht kann mir jemand helfen?
Ich habe einen SGM-C8-A620S Zweirichtungs-Stromzähler, den will ich mit einem TTL-Lesekopf (bayha-electronics.de) an einem ESP8266 (Node MCU 4M) auslesen und die Daten per MQTT nach IOBroker übertragen.
RX liegt am GPIO 16 (D0) TX an GPIO 14 (D5).
Ich habe den ESP2866 Node MCU mit Tasmota geflasht (Tasmota 13.1.0 (06.10.2023)), mit Tasmotizer
WLan ist eingerichtet.
ESP Verbindet sich mit IOBroker MQTT.
Tasmota-Skript hochgeladen von https://tasmota.github.io/docs/Smart-Meter-Interface "EFR SGM-C2/C4 (SML)"
in die Console "SetOption19 1" eingetippt.
Im Tasmota-Log kommen diese Fehlermeldungen:
12:08:18.495 QPC: Reset
12:08:19.454 MQT: tele/tasmota_E4211C/STATE = {"Time":"2023-11-25T12:08:19","Uptime":"0T00:00:08","UptimeSec":8,"Heap":16,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":19,"MqttCount":1,"Wifi":{"AP":1,"SSId":"Simon","BSSId":"C8:0E:14:77:14:B2","Channel":1,"Mode":"11n","RSSI":92,"Signal":-54,"LinkCount":1,"Downtime":"0T00:00:03"}}
12:08:19.458 MQT: tele/tasmota_E4211C/SENSOR = {"Time":"2023-11-25T12:08:19","SGM-C4":{"Total":0.0000,"Power":0,"Voltage":0.0,"Current":0.00,"phase_angle_L1":0.0,"Freq":0.0,"ID":""}}
12:09:54.105 WIF: Connecting to AP1 Simon Channel 1 BSSId C8:0E:14:77:14:B2 in mode 11n as tasmota-E4211C-0284...
12:10:03.037 WIF: Connect failed as AP cannot be reached
12:10:03.372 WIF: Connecting to AP1 Simon in mode 11n as tasmota-E4211C-0284...
12:10:08.005 WIF: Connected
12:10:08.254 MQT: Attempting connection...
12:10:08.272 MQT: Connected
12:10:08.275 MQT: tele/tasmota_E4211C/LWT = Online (retained)
12:10:08.277 MQT: cmnd/tasmota_E4211C/POWER =
12:10:08.556 MQT: stat/tasmota_E4211C/RESULT = {"Command":"Error"}
12:10:08.607 MQT: stat/tasmota_E4211C/RESULT = {"Command":"Error"}
12:10:08.657 MQT: stat/tasmota_E4211C/RESULT = {"Command":"Error"}
12:10:10.402 MQT: stat/tasmota_E4211C/RESULT = {"Command":"Error"}

Ich habe verschiedenen Positionen für den Lesekopf ausprobiert.
Hier das Skript:
>D
>B
->sensor53 r

; GPIO 14 als output definieren für IR-Diode
>BS
spinm(14 1)

>M 1
+1,16,s,16,9600,SGM-C8,14
1,77070100010800ff@1000,Comsumption,kWh,Total,4
;for meters measuring feed-in SGM-Cx-xxx2xx
1,77070100020800ff@1000,Supply,kWh,Supply,4
;next 4 lines for double-tariff meters SGM-Cx-xxxxTx
;1,77070100010801ff@1000,Comsumption_t1,kWh,Total_t1,4
;1,77070100010802ff@1000,Comsumption_t2,kWh,Total_t2,4
;1,77070100020801ff@1000,Supply_t1,kWh,Supply_t1,4
;1,77070100020802ff@1000,Supply_t2,kWh,Supply_t2,4
;all commented lines from here on for 3-phase meter SGM-C4
1,77070100100700ff@1,Actual Power,W,Power,0
1,77070100200700ff@1,Voltage L1,V,Voltage,1
;1,77070100340700ff@1,Voltage L2,V,Voltage_L2,1
;1,77070100480700ff@1,Voltage L3,V,Voltage_L3,1
1,770701001f0700ff@1,Current L1,A,Current,2
;1,77070100330700ff@1,Current L2,A,Current_L2,2
;1,77070100470700ff@1,Current L3,A,Current_L3,2
;1,77070100510701ff@1,Phaseangle L2-L1,deg,phase_angle_L2_L1,0
;1,77070100510702ff@1,Phaseangle L3-L1,deg,phase_angle_L3_L1,0
1,77070100510704ff@1,Phaseangle I/U L1,deg,phase_angle_L1,1
;1,7707010051070fff@1,Phaseangle I/U L2,deg,phase_angle_L2,1
;1,7707010051071aff@1,Phaseangle I/U L3,deg,phase_angle_L3,1
1,770701000e0700ff@1,Frequency,Hz,Freq,1
;all commented lines from here on just for completeness
;1,7707010000020000@1,Firmware Version,,FwVer,0
;1,77070100605a0201@1,Firmware Checksum,,FwCheck,0
;1,7707010061610000@1,Error Register,,ErrorReg,0
;1,7707010060320101@1,Hardware Version,,HwVer,0
;1,7707010060320104@1,Parameter Version,,ParamVer,0
1,77070100600100ff@#,Server-ID,,ID,0
;You can find your server-id printed on your meter. If you want you can also convert it to your Identifikationsnummer with some ASCII, DEC and HEX encoding. 0A-01-45-46-52-ST-UV-WX-YZ = 1EFR + string(S) + string(T) + hexToDec(UVWXYZ)
#

Vielen Dank schon mal für die Hilfe!!!

Stefan (Freitag, 24 November 2023 17:52)

Wenn ich das richtig sehe kann Tasmota die CRC von den SML Nachrichten nicht auswerten, was zu Spikes führen könnte. Hatte hier schon jemand Probleme damit?

ottelo (Mittwoch, 22 November 2023 07:40)

Zuerst das minimal Image nehmen.

Rene Tenchio (Dienstag, 21 November 2023 22:28)

Ich bekomme bei jeder Firmware > 12.3.1.4 die Fehlermeldung "not enough space"
Lesekopf: Hichi mit 1M

ottelo (Montag, 20 November 2023 15:24)

@KarlHeinz
Danke für deine Anleitung, hilft vielleicht den anderen weiter.

@Steffen
Welches Image hast du genommen? Ich habe gesehen, dass man angepasste Images für die ganzen ESP32 Versionen verwenden muss! Siehe auch https://tasmota.github.io/docs/ESP32/#esp32_1
Für KarlHeinz habe ich ja ein extra Image für sein ESP32 S3 erstellt. Das muss ich in Zukunft wohl immer so machen.

DerKarlHeinz (Sonntag, 19 November 2023 19:05)

BETR. #833 (Tasmota-Firmware für Seeed XIAO ESP32-S3)

Hi,
entschuldige die späte Rückmeldung, war die letzten Tage anderweitig beschäftigt.

Nach langem rumprobieren habe ich jetzt Deine Firmware installieren können.

Also:
1) Ich versetze das Device zunächst in den Bootloader-Mode.
Danach konnte ich die Firmware flashen, dabei eine bestimmte Reihenfolge beachten:
2) Ich nehme erst den Webinstaller von Tasmota (https://tasmota.github.io/install/ -- ACHTUNG: mit dem Chrome Browser!), installiere das "Tasmota32-S3 (QIO Flash/OPI PSRAM)".
Nach dem erfolgreichen Flashen mit dem Webinstaller kann ich dann ganz normal mit dem ESP-Flasher weiter machen:
3a) installieren Deiner "tasmota32s3cdc.factory.bin"
3b) installieren Deiner "tasmota32s3cdc.bin"
4) einspielen des Templates von [https://templates.blakadder.com/seeedstudio_XIAO_ESP32S3.html]
Das klingt alles etwas esoterisch, vielleicht gibt es auch eine einfachere Lösung, mir hat es geholfen und vielleicht auch anderen.

Danke für Deine Unterstützung!

Steffen (Sonntag, 19 November 2023 09:14)

Hi Ottelo,
ich habe dein Script auf dem ESP32S2 laufen. Bei mir und auch bau allen anderen Adaptern, die ich verkauft habe, funktioniert die Zeile

if ((chg[hour]>0) and (hour==0))

nicht. Warumweiß ich leider nicht. Eigentlich müsste sie funktionieren. Die Tagesverbräuche (Verbrauch undEinspeisung) bleiben auf 0kWh.

Ich habe es geändert auf

if (chg[hour]>0)
{
if (hour==0)
{
...

Und da funktioniert es. Muss irgendwie mit dem "and" zusammenhängen. Hast du eine Erklärung?

VG, Steffen

Hedo 3D (Freitag, 17 November 2023 21:30)

@ottelo
Ich habe im Berry Script einen "tasmota.urlfetch" zu einem Google App Script drin. Irgendwie hatte ich vor Tagen die Berechtigungen für das Script geändert. Seit dem hat Tasmota beim Aufruf eine Datei erzeugt, welche den Aufrufstring als Dateinamen hatte "exec?Messwert=....". Drin stand vermutlich die Fehlermeldung vom Server, ich hab gar nicht nachgesehen.
Nachdem ich die Dateien gelöscht habe, war der Reboot weg. Dann hab ich die Berechtigungen fürs Script wieder aktiviert und jetzt läuft es wieder.
Also leider ein selbstgebauter Fehler ^^

ottelo (Freitag, 17 November 2023 08:44)

@Hedo
Also das Script erzeugt keine neuen Dateien. Das Script selbst ist aber eine Datei. Vielleicht ein Bug in Tasmota wer weiß.

Hedo 3D (Donnerstag, 16 November 2023 22:32)

Ich glaub ich habs gefunden. Im Filesystem waren 4 Dateien mit komischen Namen. Ich hab sie gelöscht und nun läuft es wieder. Verstehe nur nicht wieso das ganze Monate läuft und dann anscheinen ein Fehler im Script die Dateien erzeugt hat. Muss ich mal beobachten, ob es in 4 Monaten wieder passiert.
Schönes Wochenende schonmal ;)

Hedo 3D (Donnerstag, 16 November 2023 22:25)

Hallo, ich seit langem mal wieder. Ich muss jetzt mal dumm fragen. Ich war jetzt ein paar Tage auf Dienstreise und alls ich eben wieder auf den ESP32 gucken will sehe ich das er nicht richtig läuft, also hab ich den Stecker gezogen und komplett neu gestartet. Musste ich letztesmal vor 4 Monaten machen, sonst lief es super durch. Aber in der console sieht es so aus, als macht er jetzt alle paar Sekunden einen Reset. Hat jemand eine Idee? wie ich das wieder zum Laufen bekomme?
00:00:00.002 HDW: ESP32-D0WD
00:00:00.053 UFS: FlashFS mounted with 280 kB free
00:00:00.080 CFG: Loaded from File, Count 683
00:00:00.090 QPC: Count 1
00:00:00.308 BRY: Berry initialized, RAM used=4041 bytes
00:00:00.331 Project tasmota - Tasmota Version 12.3.1.4(tasmota)-2_0_6(2023-01-16T12:29:25)
00:00:00.332 UFILESYSTEM OK!
00:00:00.396 Script: nv=19, tv=2, vns=125, vmem=4866, smem=8192
00:00:00.401 Script: performs "sensor53 r"
00:00:00.407 meters: 1 , decode lines: 3, memory used: 1323 bytes
00:00:00.409 RSL: RESULT = {"Time":"1970-01-01T00:00:00","SML":{"CMD":"restart"}}
00:00:01.878 ETH: Connected at 100Mbps Full Duplex, Mac C4:DE:E2:B1:DB:6F, Hostname tasmota-B1DB6C-7020-eth
00:00:01.941 meters: 1 , decode lines: 3, memory used: 1323 bytes
00:00:02.266 BRY: Successfully loaded 'autoexec.be'
22:13:14.432 HTP: Web server active on tasmota-B1DB6C-7020-eth with IP address 192.168.178.104
22:13:15.803 RSL: INFO1 = {"Info1":{"Module":"WT32-Eth01","Version":"12.3.1.4(tasmota)","FallbackTopic":"cmnd/DVES_B1DB6C_fb/","GroupTopic":"cmnd/tasmotas/"}}
22:13:15.817 RSL: INFO2 = {"Info2":{"WebServerMode":"Admin","Ethernet":{"Hostname":"tasmota-B1DB6C-7020-eth","IPAddress":"192.168.178.104"}}}
22:13:15.831 RSL: INFO3 = {"Info3":{"RestartReason":{"Exception":29,"Reason":"StoreProhibited","EPC":"40084ea4","EXCVADDR":"00000000","CallChain":["40084ea1","40091419","40096f71","401704ef","40111b16","401060f7"]},"BootCount":178}}
22:13:20.290 QPC: Reset
22:13:20.296 RSL: STATE = {"Time":"2023-11-16T22:13:20","Uptime":"0T00:00:08","UptimeSec":8,"Heap":155,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":19,"MqttCount":0,"Berry":{"HeapUsed":4,"Objects":67}}

ottelo (Mittwoch, 15 November 2023 23:31)

Oh da habe ich dir die falsche Version erstellt. Stimmt, es muss S3CDC sein. Hab sie eben kompiliert und in den Downloadordner geladen. Teste mal ob’s damit geht.

DerKarlHeinz (Mittwoch, 15 November 2023 22:30)

Hi,
danke für die schnelle Antwort.
Die factory binary von Dir hatte ich bereits vorhin geflasht. Das ging irgendwie auch nicht.
Ich habe selbst noch ein bisschen die Suchmaschine gequält. Hier [https://templates.blakadder.com/seeedstudio_XIAO_ESP32S3.html] steht was von einer"CDC-Option". Mir sagt das nichts. Vielleicht ist das irgendeine Compiler-Option?

ottelo (Mittwoch, 15 November 2023 21:19)

@DerKarlHeinz
Ich habe nun ein extra Image für dein ESP32-C3 erstellt. Du findest das neue Tasmota 13.2.0 Image unter ESP32 Downloads. Teste es mal!

ottelo (Mittwoch, 15 November 2023 18:25)

@DerKarlHeinz
Du musst wohl zuerst das factory Image flashen:

Info von der Tasmota Seite https://ota.tasmota.com/tasmota32/release/ :
Factory binaries to be used for inital flashing using esptool
example flashing initial tasmota:
esptool.py write_flash 0x0 tasmota32.factory.bin

Das Image liegt auch bei mir im Download Ordner. Kann aber auch sein, dass ich für dein ESP32 S3 ein spezielles Image erstellen muss.

DerKarlHeinz (Mittwoch, 15 November 2023 17:23)

Hi Ottelo,
gute Seite. Viele Tipps, die weiterhelfen. Danke für die viele Mühe.
Ich habe vor einiger Zeit mit einem Hichi-Wifi angefangen, um einen Zähler auszulesen. Das war zum Üben schon mal super.
Da der ESP-01s wirklich sehr, sehr schlechte WLAN-Verbindungen machte, lief das aber nicht sehr zuverlässig (obwohl das Skripting klappte).
Da ich aber sowieso mehrere Zähler auslesen möchte, wollte ich mit einem größeren ESP und mit LoRa anfangen. Da ich noch einen Heltec LoRa32 v2 rumliegen hatte (ist inzwischen durch die V3 abgelöst), habe ich einfach mal Deine ESP32-Variante geflasht und einen Hichi-TTL-Lesekopf angeschlossen. Zu meinem Erstaunen war die WLAN-Verbindung wesentlich besser und zuverlässiger. Ob es an der kleinen Drahtantenne liegt (er hat nicht die mäanderförmige PCB-Antenne, sondern eine kleines Drahtspule für das WLAN) oder ein ESP32 generell besseres WLAN kann, weiß ich nicht.
Jedenfalls ist mir der Heltec LoRa32 v2 zu groß und ich wollte den Seeed XIAO ESP32-S3 ausprobieren. Er ist wesentlich kleiner und ich kann eine externe Antenne anschließen. Den kann ich aber nicht mit Deiner Firmware flashen? Weder der ESP-Flasher, noch der Tasmotizer kommen mit dem Seeed XIAO ESP32-S3 klar.
Aber auch mit dem Tasmota-Webinstaller kann ich Dein Image nicht flashen. Es lässt sich zwar draufspielen, das Modul kommt dann aber nach dem Neustart nicht mehr hoch. Mit dem Tasmota-Webinstaller kann ich zwar ein aktuelles Standard-Image mit v13.2 flashen, das ist aber natürlich ohne SML-Skripting.
Irgendeine Idee?

Georg (Mittwoch, 15 November 2023 01:09)

Update zu #826:
Der Sicherheitsschlüssel hat sich seit gestern geändert (für mich nicht nachvollziehbar). Mit aktuellem Schlüssel funktioniert das Skript mit AM550 (Wiener Netze) wie gewünscht.
Noch eine Anmerkung: ein ursprünglicher Hardwarefehler (kalte Lötstelle am ESP8266 oder falsche Konfiguration der GPIOS) kann man durch Aktivieren von TX sowie eine Kabelbrücke zwischen TX und RX erkennen - es sollten dann die gesendeten TX Daten auf RX zurückkommen, auch ohne Lesekopf. Diese Website hat mir auf jedenfall viel weitergeholfen!

Stefan (Dienstag, 14 November 2023 20:48)

Ich habe mir einen WT32-ETH01 besorgt. Leider hat der einen anderen PIN-Abstand als das ESP32 DEV KIT C. Somit passt er auch nicht in das ArduiBox ESP Hutschienengehäuse.

Georg (Dienstag, 14 November 2023 00:25)

Hallo, habe einen ESP8266-01S nach obiger Anleitung mit einem freigeschalteten AM550 Zähler (Wiener Netze) verbunden, verwende ein Script ähnlich wie in #749 und bekomme hex Daten z.B:
23:52:36.904 :>e6 bc bf ff fe ff cf f0 fe f0 7d fd fe bc ff fe
23:52:36.906 :>ff 70 ff 2f fe fd fb ff fb ef 7f fe fe fa fe df
23:52:36.909 :>be fc fe fe ff 1e bf fe c7 f9 c1 f1 df ef fe f8
23:52:36.911 :>f9 cf e6 fe ff 9f ef fe f8 ff ff fa fe ff fe ff
23:52:36.913 :>fe be f9 fa 1c ff ff 64 3a 20 32 30 33 30 20 62
23:52:36.915 :>79 74 65 73 00 ff 7f ff 7e 64 3a 20 b0 08 00 08
23:52:36.917 :>86 0a d5 00 00 00 00 00 00 00 00 00 60 14 02 08
23:52:36.919 :>6d 65 74 65 72 73 3a 20 31 20 2c 20 64 65 63 6f
23:52:36.921 :>64 65 20 6c 69 6e 65 73 3a 20 31 2c 20 6d 65 6d
23:52:36.923 :>6f 72 79 20 75 73 65 64 3a 20 31 33 33 34 20 62
23:52:36.925 :>79 74 65 73 00 00 00 00 00 00 00 00 60 14 0a 08
23:52:36.928 :>00 00 02 08 00 00 00 00 00 00 00 00 00 00 00 00
23:52:36.930 :>00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
23:52:36.932 :>00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
23:52:36.934 :>00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
23:52:36.936 :>00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
Script:
>D
>B
=>sensor53 r
>M 1
+1,3,r,0,9600,AM550,1,100,2F3F210D0A
1,=so3,256
1,=so4,---key von freigabe ---
1,020909x14UUuuUUuu@1000,Zählerstand,kWh,Zaehlerstand,2
1,020909x34UUuuUUuu@1000,Bezug aktuell,kwh,Bezug,3
1,020909x19UUuuUUuu@1000,Einspeisung Gesamt,kWh,Einspeisung_ges,2
1,020909x39UUuuUUuu@1000,Einspeisung aktuell ,kW,Einspeisung_akt,3
1,020909x24UUuuUUuu@1000,BL Bezug,kvarh,BL_Bezug,3
1,020909x29UUuuUUuu@1000,BL Einspeisung,kvarh,BL_Einspeisung,3
#
Leider werden im Hauptmenue die Zahlen nicht upgedatet. Habe ich da etwas übersehen? Oder wo sollte ich weitermachen - denke die Dekodierung der Daten funktioniert nicht richtig.

Luis (Montag, 13 November 2023 11:00)

@otello: danke für deine Antwort - hast natürlich recht -

Habe aber eine andere Frage: wenn ich 2 Köpfe habe eg ich habe 2 Zähler( Strom und WärmePumpe separat), wie konfiguriert man den Broker? muss man nicht? eg der empfängt die 2 Sendungen?

Ich sehe gerade die 2.Kofp (Sensors) nicht)

Danke !
Luis

ottelo (Samstag, 11 November 2023 15:44)

Klar kannst du das machen. Neue Variablen anlegen und dann auf die Zählerwerte via sml[x] zugreifen und dann deine Sachen berechnen. Die Werte kannst du dann direkt in Tasmota anzeigen lassen aber auch via MQTT senden. Musst dich bissle einlesen. Habe ich auch noch nicht gemacht, sollte aber gehen.

Pelle (Samstag, 11 November 2023 11:26)

Hi,
kann ich auch im Tasmota-Device neue Variablen anlegen und berechnen?
Ich habe zwei Zähler mit Messkonzept 8 (Differenzmessung), da ich eine PV und eine Wärmepumpe mit Extratarif habe.
Zähler 1 zählt alles, was ins Haus und aus dem Haus herausgeht, Zähler 2 zählt den Hausverbrauch und die Gesamteinspeisung ins Netz und in die WP.

Wenn ich wissen will, wie viel die WP gerade an Netz- und/oder Solarstrom zieht, muss ich die Werte von Zähler 2 von Zähler 1 abziehen.
Also Leistung_WP = Leistung_Z2 - Leistung Z1
Energie entsprechend.
Aus den Zählern kann ich aktuelle Leistung (inkl. neg. Werte bei Einspeisung), Gesamt Netzbezug und Gesamt Einspeisung auslesen.

Jetzt würde ich gerne die Werte im Tasmota berechnen und nicht erst im Homeassistant (da habe ich entsprechende Entitäten angelegt. Wäre toll, wenn das ginge und jemand eine Idee dazu hätte.
Merci vielmal
Pelle

Mein Tasmota-Script:
>D
>B
->sensor53 r
>M 2
+1,3,s,16,9600,Z_1
1,77070100100700ff@1,Gesamt Leistung-akt.,W,Power_curr,0
1,77070100010800ff@1000,Netz-Gesamt In,KWh,Total_in,2
1,77070100020800ff@1000,Einspeisung,KWh,Einspeisen,2

+2,5,s,16,9600,Z_2
2,77070100100700ff@1,Haushalt Leistung-akt.,W,Power_curr_Haus,0
2,77070100010800ff@1000,Hauhaltsstrom,KWh,Total_in_Haus,2
2,77070100020800ff@1000,WP-Solar,KWh,Einspeisen-WP,2
#

ottelo (Freitag, 10 November 2023 11:30)

@Luis
Wie man die Daten von Tasmota zu HA bekommt steht im Kapitel 4H:
https://ottelo.jimdofree.com/stromz%C3%A4hler-auslesen-tasmota/#4h

Damit man die Daten dann hübsch im Energy Panel von HA anzeigen lassen kann steht hier:
https://ottelo.jimdofree.com/stromz%C3%A4hler-auslesen-tasmota/#5

Alles andere musst du im offiziellen Home Assistant Forum / Wiki erfragen.

Luis (Donnerstag, 09 November 2023 20:55)

Sorry wenn ich nicht klar war / ich weiß wie ich Daten auslesen kann aus dem Zähler, eG Jahr, Monate etc
Aber dann in HA wie soll ich sie handeln?
Ist es eine Einmalige Aktion… - wie kontrolliert man das in HA?

Erstelle ich ein Script in Tasmota (und disable das „reguläre“) und dann umgekehrt?

Würde wirklich dankbar sein wenn jemand ein paar Tips hat

Thanks!

ottelo (Donnerstag, 09 November 2023 13:41)

@Joachim
Das ist im Kapitel 4H beschrieben:
https://ottelo.jimdofree.com/stromz%C3%A4hler-auslesen-tasmota/#4h

Joachim (Mittwoch, 08 November 2023 16:21)

Entschuldigung: Ich übertrage mit der Tasmotaintegration nach Home Assistant!

Joachim (Mittwoch, 08 November 2023 16:16)

In Tasmota werden Energie und Leistung mit Maßeinheiten angezeigt. Wenn ich die Werte via MQTT nach Home Assitant übertrage, erhalte ich nur die reinen Zahlenwerte ohne Maßeinheit. Wie kann ich das ändern (in Tasmota oder Home Assistant)?

Luis (Dienstag, 07 November 2023 16:23)

zu erst: dies ist eine SUPER Anleitung und als SITE absolut wunderbar.
Ich bin newbie ... deshalb sehr dankbar!

Habe eingerichtet und nutze HA. Bekomme vom Kopf : total consumption, total delivered, current (auch für die 3 Phasen)

Frage1: wie kann ich historische Daten in HA so dass ich sehe es in den Diagrammen?.....
(habe ein ISKRA MT681)
Merci!

ottelo (Montag, 06 November 2023 14:26)

Ja schon, aber dann musst du die Klemmen da selbst reinkleben usw. Alles suboptimal.

Vielleicht ein ESP32 Breakout Board holen und das dann in ein Gehäuse pflanzen....
z.B. https://www.amazon.de/OONO-Schraubklemmleiste-Breakout-Modulplatine-f%C3%BCr-ESP32-DevKitC/dp/B087P9KGF1

Stefan (Samstag, 04 November 2023 16:33)

Ein solches Gehäuse wäre schon interessant:

https://hackaday.io/project/183312-power-monitoring/log/201842-hardware

ottelo (Samstag, 04 November 2023 11:38)

Das ist Modbus TCP (via WiFi oder LAN) und nicht RTU (über RX/TX). Damit kann man z.B. PV Wechselrichter anzapfen, wenn die das können.

Stefan (Samstag, 04 November 2023 11:36)

Anscheinend wird Modbus mit "USE_SML_M" inzwischen sogar nativ unterstützt. Was das "USE_SML_TCP" ist, kann ich nicht sagen.

ottelo (Samstag, 04 November 2023 11:14)

Also am ehesten findet man ein 3D Druck für ein ESP. Eins habe ich ja gefunden, sie Kapitel 1c.
Meinst du "USE_SML_TCP enables TCP MODBUS support." ? Nein das habe ich nicht mit drin. Könnte ich evtl mal mit rein nehmen beim ESP32, der hat ja eigentlich genug Speicher.

Stefan (Samstag, 04 November 2023 11:03)

Selbst für einen ESP32 habe ich nicht wirklich ein Hutschienen-Gehäuse gefunden. Läuft eigentlich Modbus per Default auf dem ESP32/WT32 mit deiner Firmware?

ottelo (Samstag, 04 November 2023 10:24)

Ich hatte nix brauchbares gefunden. Aber falls jemand was hat gerne melden. 3D Druck wäre wohl die beste Lösung.

Stefan (Samstag, 04 November 2023 10:03)

Hallo. Kennt jemand ein Hutschienen-Gehäuse für einen WT32-ETH01?

ottelo (Donnerstag, 02 November 2023 06:22)

Jepp das ist so richtig. Um Codezeilen einzusparen und weil es eigentlich auch ein Feature sein kann, seine vorherigen Verbrauchswerte noch zu sehen, habe ich es drin gelassen :)

Sterni (Donnerstag, 02 November 2023 00:05)

Ok, neue Werte sind in grün!! Gerade den Tageswechsel beobachtet. Dann ist es nur eine wenig Kosmetik. Sorry

Sterni (Mittwoch, 01 November 2023 23:55)

Hi,
habe im Oktober den Lesekopf mit meinem Easymeter verbunden und übertrage die Daten an Homeassistant. Klappt mit dem fertigen Image auf meinem D1Mini wunderbar. Ich bin begeistert. Vielen Dank für diese tolle Arbeit.

Nun haben wir allerdings den ersten Monatswechsel. DIe Startwerte für den neuen Monat und aktuellen Verbrauchswerte sind unter Tasmota haben diesen Wechsel gemacht. Nun stolpere ich über die Diagramme für Monatsansicht Tagesverbräuche / Tageseinspeisung. Klar werden die neuen Werte mit roten Balken am 1. Tag richtig dargestellt, aber ist es korrekt dass die restlichen Tage noch mit den Vormonatswerten weiter gezeigt werden? Ist ja nur Kosmetik und mir ist eine korrekte Darstellung in HA wichtiger. Gefühlt hätte ich dort ein leeres Diagramm erwartet.
Wenn dies normal ist kann ich damit leben. Wenn nicht wo liegt das Problem?

Christian (Mittwoch, 01 November 2023 10:13)

Hallo,
ich habe einen mt681. Genauer gesagt einen Iskra eHZ-MT681-D4A51-K0p.
Es funktioniert alles bis auf den Tages- und Monatsverbrauch.
Am Stromzähler selbst kann ich mit der Taschenlampe den Tages- und Monatsverbrauch ablesen, aber nicht über Tasmota.

Hat jemand einen Tipp für mich?

Vielen Dank und beste Grüße

Oposum (Montag, 30 Oktober 2023 13:13)

Wie fast schon vermutet, funktioniert das mit der OTA Url Angabe im Parition-Wizard. Benötigt wird dazu bspw. ein Raspberry Pi im internen Netz, der bspw. mittels eines Flask-Skripts [0] unter Linux das Firmware Image bereitstellt. Checkt das ihr das Flask Skript ausgeführt habt ("sudo python3 fileserver.py"), und ob die Datei dann m Netzwerk erreichbar ist.

Kommend vom WT32-ETH01 welcher mit v.12.5.0 läuft: Parition-Wizard -> "OTA url" den Pfad zu v12.5.0.bin angeben, also bspw. "http://192.168.0.251/tasmota32-v12.5.0.bin" (den Sprung zur v13.1.0 hab ich mich nicht getraut, aber probiert es ruhig :D). "safeboot URL" habe ich mit dem Defaultwert belassen. Anschließend die "Automatik" per Button starten. Das Ganze hat dann so 2-3 Minuten gedauert, bis der WT32-ETH01 wieder mit der v12.5.0 hoch kam. Im Parition Wizard konnte man jetzt verifizieren, dass er die Partionsgrößen geändert hat ("This device uses the Safeboot layout"). Der "Migrations-Assistent" mit den 4 Schritten von zuvor sollte dann jetzt nicht mehr angezeigt werden. Anschließend dann einfach wie gewohnt das Firmware Image (Main Menu -> Firmware Upgrade) für die v.13.1.0 hochladen.

[0] fileserver.py (Vorsicht, Quick&Dirty!):
import os
from flask import Flask, abort, send_from_directory
DIRECTORY_TO_SERVE_PATH = '/<kompletter-absoluter-pfad>/tasmota-firmware/static/' # hier liegt das Image drin

app = Flask(__name__, static_url_path='/static', static_folder='/static')

@app.route('/tasmota32-v12.5.0.bin', methods=['GET'])
def download_file():
filename = 'tasmota32-v12.5.0.bin'
if os.path.exists(DIRECTORY_TO_SERVE_PATH + filename):
return send_from_directory(DIRECTORY_TO_SERVE_PATH, filename, as_attachment=True)
else:
abort(404)

if __name__ == '__main__':
app.run(host='0.0.0.0', port=80, debug=True)

Oposum (Sonntag, 29 Oktober 2023 18:15)

Alles gut, bzw. danke auch für die ehrliche Meinung, das du dir da keine Aussage zum dem safeboot Kram zu zutraust.
Man könnte das Image ja auch lokal hosten (flask, nginx, was weiß ich). Vielleicht probiere ich das mal die Tage aus.

ottelo (Sonntag, 29 Oktober 2023 18:08)

Mit dem safeboot Kram habe ich mich ehrlich gesagt nicht ernsthaft beschäftigt.

Den Warnhinweis kann ich mit aufnehmen. Oder du bekommst doch raus, wie man das umgehen kann ;)
Einen Direktlink zu meinem Image kann ich dir leider nicht anbieten.

Oposum (Sonntag, 29 Oktober 2023 18:04)

Danke für die schnelle Antwort.

Ich wollte das Ganze "remote" machen, das fällt dann aber flach. WLAN-Empfang ist am Einsatz-Ort (letztes Ecke im Keller ;)) nicht vorhanden.
Da muss ich das eh vor Ort machen und trage den WT32 einfach an einen Ort wo er WLAN-Empfang hat.

Alternativ: Falls es einen Direkt-Link zu deinem Tasmota-Image gäbe ... könnte man bei der OTA-Url in der Migrations-Maske des Partition-Wizards auch einfach angeben? Oder wofür braucht es die Original-Firmware? Die safeboot (url) ergibt sich mir noch, aber nicht wofür er das originale stock Tasmota Image nochmals bräuchte. Mir ist klar, dass das ganze Tasmota-spezifisch (Anpassung der Partitionen) ist, und eigentlich gar nichts mit dir/deinen Images zu tun hat.

Vielleicht magst du den Warn-Hinweis für den WT32 im Download-Bereich ja aufnehmen, bevor andere - ohne sich Gedanken zu machen - in das Problem laufen.

ottelo (Sonntag, 29 Oktober 2023 17:42)

@Oposum
Ja die OTA Images haben kein LAN Support. Du müsstest dich dann erstmal via WLAN verbinden. Am Ende kannst du wieder das richtige Image übertragen.

Oposum (Sonntag, 29 Oktober 2023 16:43)

Hey, danke für deine Arbeit.

Eine Frage zu dem safeboot bei ESP32 für das Update auf v13.1.0. Mir geht es um den "WT32-ETH01". Nachdem ich jetzt den Partition Wizard (.tapp) hochgeladen und neugestartet habe, ist dieser auch unter "Consoles" zu finden. Allerdings sind die dort aufgeführten URLs alles (OTA Url: http://ota.tasmota.com/tasmota32/release/tasmota32.bin sowie SAFEBOOT Url (don't change): http://ota.tasmota.com/tasmota32/release/tasmota32-safeboot.bin) ja "Standard" Images, welche nicht den Ethernet Support enthalten, richtig? Würde ich das jetzt so migrieren, würden zwar die Paritionen angepasst für safeboot, der WT32-ETH01 aber am Ende nicht mehr per LAN erreichbar sein (für das Update auf dein Image)?

ottelo (Samstag, 28 Oktober 2023 11:08)

@Andreas
Ich verkaufe keine Leseköpfe und betreibe den Blog hier allein.

Dein Problem versteh ich nicht ganz?

andreas (Samstag, 28 Oktober 2023 11:01)

Guten Tag, ich habe einen Lesekopf von euch.
Ich habe nur das Problem, wenn ich die Software installiere auf einen 8266 mit 4 MB habe ich das Menü Konsole sofort in der Konsole.
Ich habe das Menü nicht mit Skript einfügen.
Ich habe schon alle möglichen Tasmota 13.2 bis runter zu 9.1 versucht auf verschiedene esp8266 aber ich kriege es nicht hin.
Können Sie mir nicht Ihre Version zumailen?
Ich wäre froh wenn es klappen würde.
Oder einen leicht erklärten Tip ( Anleitung wie es klappt )
Viel Dank
Andreas

Günter (Mittwoch, 25 Oktober 2023 20:04)

@ ottelo
Eine Frage noch:
Wenn ich hier: /config/configuration.yaml diesen Eintrag mache: customize: !include customize.yaml
muss dann die Datei customize.yaml unter /config/ erstellt werden?
Oder muss erst ein Ordner angelegt werden und dort die Datei erstellt werden?
d.h. dann: /config/customize/customize.yaml

Danke Gruß Günter

Günter (Mittwoch, 25 Oktober 2023 18:45)

@ ottelo
Ich habe jetzt dein Script ( MT175 & ED300L) benutzt und siehe da, drei zusätzliche Entitäten (Leistung, Verbrauch und Netzeinspeisung)!
Perfekt! danke für die Hilfe!
Wo ich noch meine Schwierigkeiten habe ist der richtige Umgang mit der configuration.yaml (bin erst seit kurzem in HA unterwegs)
Es wird ja empfohlen die .yaml Dateien ( sensor, template, customize, packages...) zu strukturieren.
Und wenn da was nicht passt läuft das System am Ende nicht mehr...
Kannst du da etwas empfehlen oder auch eine gute Seite die das übersichtlich erklärt?
Gruß und Danke nochmals Günter

ottelo (Mittwoch, 25 Oktober 2023 11:38)

Ich habe den MT175 und so sieht es bei mir aus (MQTT Explorer):

sensors = {"sn":{"Time":"2023-10-24T11:48:24","MT175":{"Power_curr":1488,"Total_in":17907.07,"Total_out":569.23}},"ver":1}

ottelo (Dienstag, 24 Oktober 2023 23:04)

Mhhh. Entfern mal zum Test deinen 2. Zähler aus’m Script und benenne die Einspeisung und Verbrauch korrekt. Momentan haben die bei dir den gleichen Variablennamen Tariflos.

Günter (Dienstag, 24 Oktober 2023 21:10)

@ ottelo
Hallo und Danke schon mal für deine Hilfe!
Das ist die entsprechende Zeile aus dem Explorer:
sensors = {"sn":{"Time":"2023-10-24T17:52:45","Haus ":{"Power_curr":0,"Tariflos":4031.35,"Tariflos":4174.11},"Heizung �":{"Power_curr":0,"Tariflos":0.00,"Tariflos":0.00}},"ver":1}

Günter (Dienstag, 24 Oktober 2023 20:42)

@ ottelo
Hallo hier schon mal das Script :
>D
>B
->sensor53 r
>M 2
+1,3,s,0,9600,Haus
+2,12,s,0,9600,Heizung
1,770701000F0700FF@1,Aktuell,W,Power_curr,0
1,77070100010800FF@1000,Zählerstand Verb.,kWh,Tariflos,2
1,77070100020800FF@1000,Zählerstand Einsp.,kWh,Tariflos,2
2,=h==================
2,770701000F0700FF@1,Aktuell,W,Power_curr,0
2,77070100010800FF@1000,Zählerstand Verb.,kWh,Tariflos,2
2,77070100020800FF@1000,Zählerstand Einsp.,kWh,Tariflos,2
#

Heizung wird nicht genutzt!

ottelo (Dienstag, 24 Oktober 2023 20:20)

@Günter
Installier dir das Addon MQTT Explorer in HA. Dort kannst du nachschauen, was alles von Tasmota gesendet wird. Tauchen da die Zähler auf?
Zeig mal dein SML Deskriptor, also die Config im Tasmota Script für deine beiden Zähler.

Günter (Dienstag, 24 Oktober 2023 18:26)

Hallo, Danke auch von mir für die ausführliche Bearbeitung.
Ich benutze einen ESP8266 Node MCU. Dieses habe ich mit dem Update (1M) geflasht.
In HA läuft MQTT und ich habe ein neues Gerät (der Tasmota Stromzähler) zugefügt.
Auf dem ESP werden 2xKWh Werte angezeigt (Verbrauch und Einspesung)
Leider werden diese Werte nicht in HA angezeigt. Es werden nur 9 Entitäten (ssid usw.) angezeigt aber nicht die Werte

Habt ihr eine Idee woran das liegen könnte?

Bifi (Montag, 23 Oktober 2023 15:52)

@otello

Erstes Problem gelöst !
Man darf in den Scripten nur den eigentlichen Variablennamen angeben, also nicht g:pwr sondern nur pwr.
Dann funktioniert es.
Die Sektion >G wird aber immer angesprungen sobald die Variable benutzt wird, auch wenn sich der Wert nicht geändert hat.

Vielen Dank für deine Mühe

Bifi

Bifi (Montag, 23 Oktober 2023 15:33)

@otello
Ich habe beide Module mit der neuen Version geflasht.
Nun gibt der print %g:pwr% auf beiden Geräten nur ??? auf der Console aus.

>S
g:pwr=sml[3]
print %g:pwr%

Auch bei g:pwr=123 gibt es nur Fragezeichen

print %sml[3]% gibt den korrekten Wert aus

Bifi (Montag, 23 Oktober 2023 15:05)

@otello
Vielen Dank.
Ich gebe Info.

ottelo (Montag, 23 Oktober 2023 15:03)

@Bifi
Ich habe eine extra 1M ESP8266 Version für dich erstellt mit globalen Variablen und RS232 (Serielle Schnittstelle). Findest du im gleichen Download Ordner 1M. Viel Spass beim Testen :D

Bifi (Montag, 23 Oktober 2023 14:52)

@otello
Das wäre super nett, wenn du das machen würdest.
Ich habe keine Ahnung wie ich solche Sachen erstellen kann.
Ist denn die serielle Schnittstelle aktiv ?

ottelo (Montag, 23 Oktober 2023 14:49)

@Bifi
Ja das kann auch nicht funktionieren. Ich habe die Funktion "#define USE_SCRIPT_GLOBVARS" aus Platzmangel nicht mit ins Image gepackt. Kann ich dir aber eben mal fix einbauen fürs ESP01s 1M Image.

Bifi (Montag, 23 Oktober 2023 14:45)

@otello
Habe als absoluter Laie die aktuelle Firmware in einen ESP-01 mit 1Mb geflasht -> und es hat sofort funktioniert.
Danke.

@alle
Nun möchte ich den Wert "Leistung aktuell" an einen zweiten Tasmota ohne angeschlossene Sensoren senden und dort auf der seriellen Schnittstelle ausgeben.
Zum Hintergrund: der zweite Tasmota befindet sich etwa 100m vom Sicherungskasten entfernt im Garten, und hier wird der Wert benötigt.

Ich denke, der einfachste Weg ist eine globale Variable, die alle Sekunde im Tasmota Tx aktualisiert wird.
Es kommen jedoch keine Änderungen im Tasmota Rx an.

Hier mein Script vom Tasmota Tx:

>D
g:pwr=0

>B
=>sensor53 r

>M 1

+1,3,s,0,9600,LK13BE
1,77070100010800ff@1000,Energie gesamt,kWh,energy_sum,3
1,77070100020800ff@1000,Einspeisung,kWh,energy_supply,3
1,77070100100700ff@1,Leistung aktuell,W,power,16
1,=h===================
1,770701000E0700FF@1,Frequenz,Hz,Hz,2
1,=h===================
1,77070100200700FF@1,Spannung L1,V,V_l1,2
1,77070100340700FF@1,Spannung L2,V,V_l2,2
1,77070100480700FF@1,Spannung L3,V,V_l3,2
1,=h===================
1,77070100240700FF@1,Wirkleistung L1,W,wirkleistung_l1,0
1,77070100380700FF@1,Wirkleistung L2,W,wirkleistung_l2,0
1,770701004C0700FF@1,Wirkleistung L3,W,wirkleistung_l3,0

>S
g:pwr=sml[3]
print %g:pwr%

Und hier mein Script vom Tasmota Rx:

>D
g:pwr=0

>S
print %g:pwr%

>G
print Value changed

Wo liegt mein Fehler ?
Und was muss ich kodieren, damit die Daten auf der seriellen Schnittstelle ausgegeben werden ?

Gruß
Bifi

Stefan (Montag, 23 Oktober 2023 11:31)

Danke otello und Marcus für Eure Hilfe!

ottelo (Samstag, 21 Oktober 2023)

Im Download Ordner liegt eine Textdatei. Da steht drin, welche Version man nehmen muss.

Marcus (Samstag, 21 Oktober 2023 17:26)

@Stefan

Für den D1 Mini (solange es nicht der lite ist) müsste die 4+ Version die richtige sein.
https://drive.google.com/drive/folders/1eq3ZjXPH0AuZ0kH8bd3EWG0o-QLuWhSb

Gruß
Marcus

Stefan (Samstag, 21 Oktober 2023 13:41)

Moin,
ich verstehe nicht richtig, welche Tasmota Version ich nehmen soll. Ich habe 2 neue unbenutzte WemosD1 mini, auf die ich Tasmota mit dem Tasmotizer aufspielen will und jeweils einen Hitchi Stromsensor anschließen will. Welche Version genau muss ich denn dafür verwenden. Außer Daten per MQTT will ich nichts via Wemos (an den IOBroker) übertragen.
Freue mich auf einen Hinweis!
VG
Stefan

huaak (Freitag, 20 Oktober 2023 00:39)

..das Update auf 13.1 hat auf dem ESP32 prima funktioniert..sogar das Script blieb erhalten und ich musste lediglich (da rund um Mitternacht upgedatet und so die Speicherung nicht erfolgen konnte) den dval Wert angepasst per Konsole einspielen.. Top Sache, danke für das Update!

ottelo (Montag, 16 Oktober 2023 17:57)

@Dennis
Schau mal hier: https://randomnerdtutorials.com/esp32-pinout-reference-gpios/
Da suchst du dir einen freien Pin (GPIO) aus, den man frei verwenden darf.

Wenn du ein gefunden hast musst du das auch in deinem SML Deskriptor korrekt einstellen
Gehe zum Kapitel 4d) und bei der Erklärung von "+1,3,s,16,9600,MT175" 3 = GPIO Pin

Dennis (Montag, 16 Oktober 2023 17:40)

Hallöchen ,

Ich habe den Wemos D1 mini gehabt, den hat man mir aber im Garten bei einem einbruch geklaut. Naja egal
Ich habe jetzt noch den ESP32 Wroom-32 ( das steht auf dem gerät) hier und wollte mir den fertig machen,. Tasmota läuft .

Habe die von hier auch alles drauf bekommen.
Nun meine Frage an welche anschlüsse kommt der Lesekopf?

Ich habe einen Bitshake RX TX hat er nicht, und am wemos hatte ich den lesekopf auf 3volt , gnd , d1,d2 angeschlossen und es lief. aber bei dem board keine ahnung wo ich was anschließen soll. gnd und 3 volt ist klar aber die beiden anderen wo müssen die hin?

Vielen Dank für eure Hilfe

Marcus (Freitag, 13 Oktober 2023 15:59)

@Frank

Hast du die Dinge die Ottelo unter 4d für die Zähler Definition und unter 11b für Homeassistant beschrieben hat probiert?
Die unter 4d beschriebene Glättung (16) hat bei einem Kumpel von mir geholfen.

Gruß

Marcus

Frank (Freitag, 13 Oktober 2023 10:23)

Hi, deine Anleitung ist super. Ich hab einen ESP8266 mit einer IR auf meinem EasyMeter. läuft soweit alles super. Nur ab und an hab ich riesige sprünge von den Werten her. Was mir meine Auswertung mit HomeAssistant dann nicht mehr möglich macht. Gibt es dafür eine Lösung?
Mal als Beispiel: 0,05 kWh - 0,05 kWh - 26434 kWh - 0,06 kWh - 0,15 kWh - 1000 kWh - 0,08 kWh ..... mal so als Werte für alle 5 Minuten

Gruß

Dan (Donnerstag, 12 Oktober 2023 19:02)

Hallo,

ich habe nun auch erfolgreich mit dem Script Editor die PV Version mit Google Charts auf einen ESP8266 gebracht. Bei mir wird die 4h Anzeige sauber angezeigt, die für 24h hat aber nur kurze Peaks - muss ich da noch was ändern?

PS: Script Editor ließ mich mit zwei unterschiedlichen Windows Notebooks das Script nicht übertragen (Syntax Error line 1). Mit einem Mac hat’s dann geklappt. Gibts da ähnliche Erfahrungen?

Grüße
Dan

Jens (Donnerstag, 12 Oktober 2023 00:35)

Tasmota per MQTT auslesen:
Tasmota sendet auf dem MQTT Kanal
tele/<topic>/sensor
die aktuelle Stromaufnahme.
Alternativ kannst du für weitere Messungen mit dem MQTT-Befehl
cmnd/<topic>/status und payload 10
eine Anfrage an den Sensor stellen. Die Antwort kommt dann auf
stat/<topic>/Status10
zurück.

per HTTP ist eine Anfrage unter
http://<IP-Adresse>/cm?user=admin&password=admin&cmnd=status%2010
möglich

ottelo (Dienstag, 10 Oktober 2023 07:06)

Du hast im Wizard auf migrieren gedrückt und dann wirklich 5min gewartet ohne die Seite neu zu laden?

Joachim (Montag, 09 Oktober 2023 21:04)

Ich habe die empfohlene Vorgehensweise zur Installation von FW13.1 ausgeführt, den Patition Wizard unter "Verwalten des Dateisystems" hochgeladen, dann auf das rechte Icon gedrückt. Es wird das Script angezeigt, dann speichern. Aber nach einem Neustart fehlt der Buton "Partition Wizard" und die Partitionsgröße bleibt unverändert. Fehlt da eventuell noch ein Zwischenschritt? Ich verwende einen WT32-ETH01.

Gerhard (Montag, 09 Oktober 2023 12:47)

Vielen Dank für die ausführliche und gute Beschreibung und Bereitstellung der Software und der Scripte zur Installation.
Trotz meines Anfängerwissens zu Tasmota ist es mir gelungen 2 Hichi IR WiFi Leseköpfe mit der hier beschriebenen Vorgehensweise mit Tasmota Software und dem Google Chart Script zu installieren.
Danke an alle am Projekt beteiligten.
Herliche Grüße
Gerhard

Michael (Sonntag, 08 Oktober 2023 13:23)

Danke für den Hinweis.
Ich habe den Partition Wizard verwendet. Danach hat das Update auf 13.1.0 funktioniert.

ottelo (Sonntag, 08 Oktober 2023 12:49)

@Michael
Problem ist bekannt, wenn man auf 13.x.x upgraden will:
https://github.com/arendst/Tasmota/discussions/18983

Lösung ist da beschrieben. Entweder komplett neu flashen mit dem factory image (alle Einstellungen gehen verloren) oder mit dem Partition Wizard die Safe Boot Partition anpassen lassen.

Michael (Sonntag, 08 Oktober 2023 12:28)

Ich habe einen ESP32 D1 Mini NodeMCU im Einsatz.

ottelo (Sonntag, 08 Oktober 2023 11:23)

Welchen ESP32 hast du?

Michael (Sonntag, 08 Oktober 2023 11:13)

Danke schön, wenn ich mit der Datei ein OTA Update versuche, erhalte ich die Meldung "Program flash size is larger than real flash size"

ottelo (Samstag, 07 Oktober 2023 18:53)

@Michael
Tatsächlich. Nun ist das Image aber drin.

Michael (Samstag, 07 Oktober 2023 18:13)

Danke für deine Arbeit! Kann es sein, dass die neuste Datei im ESP32 Verzeichnis fehlt?

ottelo (Samstag, 07 Oktober 2023 10:14)

Danke für dein Script! Das alte werde ich gegen dein besseres austauschen.

Norbert (Samstag, 07 Oktober 2023 09:56)

Bei mir hat das Rücksetzen der PIN mit obigen Script nicht funktioniert. Es hat nur einen sehr kurzen Blitz erzeugt, der bei meinem Zähler nicht zum Rücksetzen genügt hat. Lt. Beschreibung der Tasmota-Scriptlanguage sollte man auch keinen eigene Variable benutzen, um einen Timer zu realisieren.

Dieses Script funktioniert bei mir, man muss ggf. natürlich die GPIO-Nummer anpassen:

>D

>B
=>sensor53 r

; GPIO 14 als output definieren für IR-Diode
>BS
spinm(14 1)

; SML Zähler Code
>M 1
+1,3,s,0,9600,eHZ
+1,3,s,0,9600,ESYQ3AA
1,77070100000009ff@#,Server ID,,Meter_id,0
1,77070100010800ff@1000,Energy Import,KWh,Total_in,3
1,77070100020800ff@1000,Energy Export,KWh,Total_out,3
1,77070100100700ff@1,Current Consumption,W,Power_cur,0
#

; alle 10 Sekunden für 2 Sek IR-Diode einschalten und damit die PIN-Aktivierung resetten
>S
;print one second tick

if upsecs%10==8 {
; print %upsecs%
; print IR-Diode On
spin(14 1)}
}
if upsecs%10==0 {
; print %upsecs%
; print IR-Diode Off
spin(14 0)}
}
ends

ottelo (Freitag, 06 Oktober 2023 16:51)

@Jens
Ich habe auch alle Image aufs neue Tasmota 13.1.0 angepasst und hochgeladen (siehe Downloads).

@MArcus
Danke für die Info!

Jens (Freitag, 06 Oktober 2023 15:40)

Tasmota 13.1.0 deutsch SML (zip Datei)
https://www.dropbox.com/scl/fi/docr1c84uisx9nt8fy7i5/tasmota-DE-sml.bin.gz.zip?rlkey=7tbcpa98k61jnu72ler0l47gf&dl=0

Bitte per serial Kabel aufspielen. Bin Datei ist mit zip ud zg 2x gepackt

Marcus (Freitag, 06 Oktober 2023 10:19)

Zur Info

Der Sonoff POW Elite 16A
https://templates.blakadder.com/sonoff_POWR316D.html
funktioniert mit der ESP32 Variante Tasmota 12.5.0 vom 25.05.2023
https://ottelo.jimdofree.com/stromzähler-auslesen-tasmota/#Downloads
Und dem Script für den POW R2 von Dennis
https://ottelo.jimdofree.com/stromzähler-auslesen-tasmota/#SkriptDownloadUser

Ich habe aus dem Script lediglich die IP Adresse und SB=6200 sowie den auskommentierten oberen Teil raus genommen.

Für das flashen sind die notwendigen Lötpunke auf der Platine vorhanden und auf der Unterseite beschriftet. Eine Stiftleiste kann problemlos eingelötet werden und auch im Gehäuse verbleiben.

Dafür muss der POW316D geöffnet werden.
!!! Es sollte selbstverständlich sein, dass dabei KEINE 230V Kabel an den POW angeschlossen sind.!!!

Der POW316A hat ein Display auf dem dann Spannung und Strom im Wechsel zur Leistung und Verbrauch angezeigt werden.

Gruß

Marcus

huaak (Montag, 02 Oktober 2023 21:10)

..ja okay, wenn der nicht per Pin richtig freigeschaltet ist, kann das vermutlich nicht gescheit funktionieren..bei mir bei Westnetz ging das am Telefon recht unkompliziert..Zählernummer und Stromanbieter nennen und Pin direkt angesagt bekommen..vielleicht einfach nochmal bei deinem NB nerven?!

Ansonsten versuche doch mal die 12.5 (die nutze ich auch seit Juni..) und bei der Zeile "+1,3..." musst du natürlich ggf. noch die 3 an den RX Pin deines ESP deines Lesekopfes anpassen, aber normalerweise sollte sich das wenn alles passt nach 3-5 Minuten finden..

Christian (Montag, 02 Oktober 2023 15:24)

Hallo huaak,
danke für die sehr schneller Antwort.
Ich lese meinen ED300L für den aktuellen Leistungsverbrauch mit folgendem Script aus:

1,770701000F0700FF@1,momentan,W,Power_curr,2

bei deinem Script bekomme ich keine Werte zurück.
Verwenden tue ich aktuell die Tasmota Version 12.0.4.2

Eventuell liegt es auch an meinem Zähler, da dieser "nur" folgende Werte ausgibt:

1,770701000F0700FF@1,momentan,W,Power_curr,2
1,77070100010800FF@1000,Zählerstand Verb.,kWh,Tariflos,2

Trotz Email und Telefonat waren die Netzbetreiber nicht in der Lage, mir den PIN für meinen Zähler mitzuteilen.
Dieser ist seit Ende 2011 in Betrieb.

huaak (Montag, 02 Oktober 2023 10:33)

..also bei mir werden beim EDL300 die Werte bei Überschuss negativ angezeigt.. Wie war es denn vor der Erweiterung?

hab dies im Script stehen für den EDL300:

;-- SML --
>M 1
+1,3,s,16,9600,ED300L
1,77070100100700ff@1,Leistung,W,Power_curr,3
1,77070100010800ff@1000,Verbrauch,KWh,Total_in,3

Christian W. (Montag, 02 Oktober 2023 09:20)

Hallo,
ich lese seit längerer Zeit erfolgreich, dank dieser super Seite hier, meinen ED300L aus.
Sei dem Wochenende habe ich mein Balkonkraftwerk erweitert und wollte sehen, wie viel vom erzeugten Solarstrom als Überschuss ins Stromnetz nach außen eingespeist wird.
Leider kommen bei der aktuellen Powerausgabe keine negativen Zahlen, sprich, wenn ich 200 Watt ins Netz einspeise, dann werden die positiv angezeigt. Hat jemand Erfahrung damit, ob das auch negativ angezeigt werden kann?
Erfreulicherweise bleibt der kWh Zähler stehen, wenn eingespeist wird.

Marcus (Dienstag, 26 September 2023 15:49)

@ Andreas,
@ Peter,

und natürlich auch den vielen Anderen

Danke für Eure Rückmeldungen. So kann anderen Suchenden meist schnell geholfen werden.

Gruß

Marcus

Andreas (Dienstag, 26 September 2023 14:42)

@ottelo
@Marcus

Ich habe jetzt meinen Monitoring Plug auf die Tasmotaversion 12.4 und das Script von Otoelo umgestellt. Hat alles prima funktioniert. Er hat sogar die alten Werte übernommen. Ich hatte verher bei einem Testplug getestet ob man die 3 Energiewerte setzen kann und kann vermelden dass es geht. Man kann sogar das Startdatum setzen. Man muss allerding dieses zuerst in einen Linux timestamp umrechnen.

Ich habe dann noch die anderen Tages und Monatswerte eingepflegt und habe jetzt eine schöne grafische Darstellung der Erzeugung meines BKWs.
Vielen Dank für die Hilfe.

Andreas

Peter (Samstag, 23 September 2023 14:00)

Hallo an Alle

ich hab jetzt den Script meines Smartmeters ISKRA AM550 ( Wiener Netze ) zum laufen gebracht

>D
>B
=>sensor53 r
>M 1
+1,3,r,0,9600,HAUS
1,=so3,256
1,=so4,Hier den Schlüssel von eurem Smartmeter eintragen
1,020909x14UUuuUUuu@1000,Zählerstand,kWh,Zaehlerstand,2
1,020909x34UUuuUUuu@1000,Bezug aktuell,kwh,Bezug,3
1,020909x19UUuuUUuu@1000,Einspeisung Gesamt,kWh,Einspeisung_ges,2
1,020909x39UUuuUUuu@1000,Einspeisung aktuell ,kW,Einspeisung_akt,3
1,020909x24UUuuUUuu@1000,BL Bezug,kvarh,BL_Bezug,3
1,020909x29UUuuUUuu@1000,BL Einspeisung,kvarh,BL_Einspeisung,3
#

Marcus (Mittwoch, 20 September 2023 16:29)

@ Andreas

Ob der Zählerstand erhalten bleibt beim Wechsel der Tasmotaversion kann ich dir nicht sagen.
Zum setzen des Zählerstandes meine ich musst du in der Console die folgenden Befehle verwenden:
Zum zurücksetzen:
Energytoday 0
Energyyesterday 0
Energytotal 0
Da gab es mal eine Änderung ab Tasmotaversion 10 meine ich. Daher bin ich mir nicht sicher.
Ich meine du musst zuerst today auf 0 setzen und dann erst total.

Vielleicht weis das ja noch jemand genauer.

Gruß
Marcus

Andreas (Dienstag, 19 September 2023 21:51)

@ottelo
@Marcus

Ist es möglich bei diesen "Power Monitoring Plug" den Zähler vorzubelegen / zu ändern, bzw wo wird denn der aktuelle Wert des Energiezählers gespeichert ?
Was passiert denn wenn ich meinen NOUS A1T mit einer anderen Tasmotaversion flashe und das Script zur Darstellung der PV-produktion aufspiele. Bleibt mein alter Zählerwert erhalten ?
Wenn der Zähler wieder bei 0 anfängt : Kann ich den Zähler irgendwie auf den alten Wert setzen ?

Grüße Andreas

Jochen (Sonntag, 17 September 2023 22:24)

Danke für die Top Beschreibung und die viele Arbeit, die du hier reingesteckt hast. So was in der Form habe ich schon länger gesucht. In Verbindung mit dem VPN über die Fritzbox dann bequem von überall auslesbar.

Jens (Donnerstag, 14 September 2023 13:50)

LOGAREX LK13BE
>D
>B
=>sensor53 r
>M 1

+1,14,s,0,9600,STROM,13,30,2F3F210D0A,063030300D0A
1,77070100010800ff@1000,Energie gesamt,kWh,energy_sum,3
1,77070100020800ff@1000,Einspeisung,kWh,energy_supply,3
1,77070100100700ff@1,Leistung,W,power,16
1,=h===================
1,770701000E0700FF@1,Frequenz,Hz,Hz,2
1,=h===================
1,77070100200700FF@1,Spannung L1,V,V_l1,2
1,77070100200700FF@1,Spannung L2,V,V_l2,2
1,77070100480700FF@1,Spannung L3,V,V_l3,2
1,=h===================
1,77070100240700FF@1,Wirkleistung L1,W,wirkleistung_l1,0
1,77070100380700FF@1,Wirkleistung L2,W,wirkleistung_l2,0
1,770701004C0700FF@1,Wirkleistung L3,W,wirkleistung_l3,0
#

# D5 RX 14, D7 TX 13

ottelo (Sonntag, 10 September 2023 08:52)

@Peter
Versuch mal in diesem Forum deine Frage zu posten.
https://forum.creationx.de/forum/index.php?thread/1095-d0-zähler-sml-auslesen-mit-tasmota/

Peter (Freitag, 08 September 2023 20:00)

Servus ich bin bei den Wiener Netzten und habe ein AM550-ED0 Smartmeter. Habe den Script für die Wiener Netze verwendet meinen Key eingesetzt aber leider keine Anzeige. Hat jemand den Script für dieses Smartmeter ?

liebe Grüsse

Christian S (Donnerstag, 07 September 2023 10:29)

Hallo,
ich würde mir gerne einen Lesekopf für meinen Logarex LK13BE6067x9 bauen. Für meine neue Daikin Wärmepumpe benötige ich noch ein S0 Signal (1000Imp./s) vom überschüssigen bzw. eingespeisten Strom. Gibt es eine Möglichkeit dieses Signal an einem GPIO des ESP8266 zur Verfügung zu stellen?
Viele Grüße Christian

Sascha (Samstag, 02 September 2023 19:26)

Wenn ich bei mein Lesekopf tx anschliss geht die IR LED aus.

18:25:41.421 MQT: tele/stromzaehler/STATE = {"Time":"2023-09-02T18:25:41","Uptime":"0T00:06:09","UptimeSec":369,"Heap":16,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":19,"MqttCount":1,"Wifi":{"AP":1,"SSId":"Pyka","BSSId":"CC:CE:1E:F5:A4:53","Channel":11,"Mode":"11n","RSSI":100,"Signal":-46,"LinkCount":1,"Downtime":"0T00:00:03"}}
18:25:41.425 MQT: tele/stromzaehler/SENSOR = {"Time":"2023-09-02T18:25:41","MT175":{"E_in":0.0,"E_out":0.0,"P":0.00,"L1":0.00,"L2":0.00,"L3":0.00,"Server_ID":""}}

ottelo (Donnerstag, 31 August 2023 10:36)

@letsplay
"warum werden hier eigentlich so alte Versionen verwendet?"
Die Tasmota Images (12.5.0 ist vom Mai 2023) hier auf meiner Seite sind so von mir angepasst, dass A) SML funktioniert und B) mein Google Chart Script damit läuft. Die ESP8266 Images sind außerdem so abgespeckt, dass Sie auf ein kleinen ESP01S passen und man beim Firmwareupgrade direkt updaten kann ohne Umweg über die minimal. Die Images zu erstellen und zu testen kostet Zeit, das ich in meiner wenigen Freizeit mache. Vor allem ist es oft nicht notwendig, sofort auf die neuste Tasmota Version upzugraden. Oft sind nur ein paar neue Funktionen drin, die man zum Auslesen des Stromzählers garnicht benötigt. Vor allem holt man sich ggf. neue Probleme in Zusammenhang mit dem Google Chart rein. Wenn man es doch möchte oder einem wichtige Funktionen für sein Projekt fehlen, biete ich hier auch eine Anleitung an um sich das Image selbst zu erstellen. Die Images hier auf der Seite sind für die breite Masse und die meisten wollen sich nur den Stromzähler grafisch anzeigen lassen (Google Charts).

letsplay (Donnerstag, 31 August 2023 04:07)

noch mal ein Nachtrag mit dem vollständigen script ähnlich dem im tasmota Github:

"
>D
>B
=>sensor53 r
>M 1

+1,3,o,0,9600,Logarex

; Zaehler Seriale No
1,1-0:96.1.0*255(001LOG@1,SerNo,,SerNo,
; Strom Bezug vom Versorger
1,1-0:1.8.0*255(@1,Bezug,kWh,P_total_In,4
; Einspeise Leistung zum Versorger
1,1-0:2.8.0*255(@1,Einspeisung,kWh,P_total_Out,4
; aktuellerVerbrauch
1,1-0:16.7.0*255(@1,Verbrauch,W,P_Act,0
; Verbrauch ueber 7 Tage
1,1-0:1.8.0*97(@1,7 Tage,KWh,P_7d,1
; Verbrauch ueber 30 Tage
1,1-0:1.8.0*98(@1,30 Tage,KWh,P_30d,1
; Verbrauch ueber 365 Tage
1,1-0:1.8.0*99(@1,365 Tage,KWh,P_365d,1
; Spannung von L1 in V
1,1-0:32.7.0*255(@1,L1_U,V,L1_U,1
; Spannung von L2 in V
1,1-0:52.7.0*255(@1,L2_U,V,L2_U,1
; Spannung von L2 in V
1,1-0:72.7.0*255(@1,L3_U,V,L3_U,1
; Strom von L1 in A
1,1-0:31.7.0*255(@1,L1_I,A,L1_I,1
; Strom von L1 in A
1,1-0:51.7.0*255(@1,L2_I,A,L2_I,1
; Strom von L1 in A
1,1-0:71.7.0*255(@1,L3_I,A,L3_I,1
; Phase 1 in Deg
1,1-0:81.7.1*255(@1,UL2 zu UL1,deg,angle_ul2_ul1,0
; Phase 2 in Deg
1,1-0:81.7.2*255(@1,UL3 zu UL1,deg,angle_ul3_ul1,0
; Phase 3 in Deg
1,1-0:81.7.4*255(@1,IL1 zu UL1,deg,angle_il1_ul1,0
; IL2 in Deg
1,1-0:81.7.15*255(@1,IL2 zu UL2,deg,angle_il2_ul2,0
; IL3 in Deg
1,1-0:81.7.26*255(@1,IL3 zu UL3,deg,angle_il2_ul3,0
; Frequenz in Hz
1,1-0:14.7.0*255(@1,Frequenz,Hz,frequency,1
1,1-0:0.2.0*255(@#),Firmware,,fw,0
#
"

letsplay (Donnerstag, 31 August 2023 02:31)

btw.
für einen LK13BE803039 habe ich so mit einem ESP-01 + Tasmota 13.1.0 in betrieb

"
>D
>B
=>sensor53 r
>M 1

+1,3,o,0,9600,Logarex

; Zaehler Seriale No
1,1-0:96.1.0*255(001LOG@1,SerNo,,SerNo,
; Strom Bezug vom Versorger
1,1-0:1.8.0*255(@1,Bezug,kWh,P_total_In,4
; Einspeise Leistung zum Versorger
1,1-0:2.8.0*255(@1,Einspeisung,kWh,P_total_Out,4
; aktuellerVerbrauch
1,1-0:16.7.0*255(@1,Verbrauch,W,P_Act,0
; Verbrauch ueber 7 Tage
1,1-0:1.8.0*97(@1,7 Tage,KWh,P_7d,1
; Verbrauch ueber 30 Tage
1,1-0:1.8.0*98(@1,30 Tage,KWh,P_30d,1
; Verbrauch ueber 365 Tage
1,1-0:1.8.0*99(@1,365 Tage,KWh,P_365d,1
; Spannung von L1 in V
1,1-0:32.7.0*255(@1,L1_U,V,L1_U,1
; Spannung von L2 in V
1,1-0:52.7.0*255(@1,L2_U,V,L2_U,1
; Spannung von L2 in V
1,1-0:72.7.0*255(@1,L3_U,V,L3_U,1
; Strom von L1 in A
;1,1-0:31.7.0*255(@1,L1_I,A,L1_I,1
; Phase in Deg
;1,1-0:81.7.1*255(@1,L1_Phase,Deg,L1_Phase,0
;1,1-0:0.2.0*255(@1,Version,xx,xx
#
"

Ich muss mal noch checken ob man sich auch die einzelnen Phasenströme ausgeben lassen kann.
warum werden hier eigentlich so alte Versionen verwendet?

IR-TTL (Montag, 28 August 2023 14:25)

Bin nach 4 weiteren Stunden selbst drauf gekommen.
Ich nutze die TX-Leitung nicht, habe sie daher offen gelassen. Da der IR-Kopf aber Schmitt-Trigger hat, hat er scheinbar doch gesendet, was direkt oder indirekt den Empfang beeinflusst.
Jetzt läuft es.

ottelo (Sonntag, 27 August 2023 20:23)

@Sven
Beim 32er Image habe ich nichts abgespeckt. Sollte also alles drin sein.

ThomasD (Sonntag, 27 August 2023 20:16)

Hi

Ich hänge ein wenig fest mit meinem Projekt.
Ausgangslage: ESP32 (NodeMCE), mMe4.0 Stromzähler, Script aus dem Forum ein wenig angepasst, RX-Pin: 16, kein TX, kein MQQT genutzt nur Charts.

Problembeschreibung:
Nach einem Kaltstart bekomme ich (meist?) einmal einen Wertesatz. Danach aber kommen keine "frischen" Werte.
Die Charts werden weitergezeichnet
"sensor53 d1" liefert keine Werte an der Konsole, auch nach einem "sensor53 r" nicht.

Script läuft aber, habe ein 1 Sekunden Blinken eingebaut zu begin der >S Sektion.
Hardware scheint zu funktionieren, weil ich ja einmal korrekte Werte bekomme. Irgendwie scheint sie Software zu hängen.

Hat jemand eine Idee?

Thomas

Sven S. (Sonntag, 27 August 2023 20:06)

@ottelo:
ich benutze einen WT32 ETH-01 - also einen ESP32 mit RJ45 Schnittstelle.
Bin gerade auch schon am suchen was da abgespeckt wurde. Weil die Funktion powerdelta wäre echt nice.

ottelo (Sonntag, 27 August 2023 12:13)

@Sven
Nutzt du das ESP8266 Image? Das habe ich abgespeckt. Gut möglich, dass diese Funktion mit raus geflogen ist.

@steffen
Die Diagramme sind nur für einen Lesekopf ausgelegt. Der Speicher reicht nicht aus um die Daten von mehreren Leseköpfen zu speichern. Müsste man alles für den ESP32 anpassen, das würde gehen.

ottelo (Sonntag, 27 August 2023 12:09)

Schau mal in die FAQ (13) Nummer 4

Gerd Mevissen (Sonntag, 27 August 2023 11:14)

Es werden keine Charts auf der Main Page anggezeigt,
Ich nutze einen Hichi TTL Sensor mit einem Wemos D1 Mini. Das entsprechende Binary habe ich geladen und geflasht.
Danach habe ich das vollständige Script für Charts ohne HA mit PV heruntergeladen und die Zähler Werte für meine Zähler angepasst.
Alle Werte werden richtig angezeigt, aber ohne Charts.
Mit F12 habe ich die Website des Tasmota analysiert, es wird zwei mal ein: Uncaught SyntaxError: Unexpected token 'var' im index.html angezeigt.

Sven S. (Samstag, 26 August 2023 12:40)

Hallo,
bei Tasmota gibt es die Funktion "Powerdelta 1" damit lassen sich Änderungen sofort per MQTT übertragen.
Da ich das System als Echtzeitmonitoring benutze um über meinen Batteriespeicher gegenzusteuern behelfe ich mir aktuell der Funktion per mqtt diese Daten in ioBroker auszuwerten. Leider sendet MQTT den Wert nur alle 10 Sekunden. Schneller geht nicht.
Per http request kann ich es zwar schneller abfragen lassen, aber bei 3 Sekunden bekomme ich hier teilweise schon Fehlermeldungen da ihm das zu schnell ist.
Gibt es einen Grund, warum in der Tasmotaversion hier der Befehl "Powerdelta" nicht funktioniert?

Steffen (Mittwoch, 23 August 2023 11:22)

Hallo Ottelo,
wie ist das eigentlich mit den Diagrammen, wenn man mehrere Leseköpfe hat? Gibt es dann auch mehrere Diagramme oder Linien mit unterschiedliche Farben? Bei mir gibt es ja auch die Gassensormöglichkeit. Wie ist es damit, wenn es einen Gassensor als zweiten Sensor gibt?
Oder ist es immer nur der erste Sensor der in den Diagrammen dargestellt wird?

Ich verwende nur ESP32 mit deinem Script.

Viele Grüße,
Steffen

mikfm (Samstag, 19 August 2023 23:04)

Ich habe die Aktualisierungszeit von 5000 auf 60000 (1 Minute) verändert und es funktioniert hervorragend. Vielen Dank

mikfm (Samstag, 19 August 2023 00:21)

Vielen Dank für die schnelle Antwort.
Nach jeder Aktualisierung erscheinen einige Zeilen, die die Ausgabe verzerren. Leider konnte ich den Inhalt der Zeilen nicht erkennen, da sie schnell wieder verschwinden.

ottelo (Freitag, 18 August 2023 15:52)

Das ist normal. Ganz unten im Script gibt es aber eine auskommentierte Zeile. Das ; entfernen und dann sollte die Seite alle x Sekunden neu laden.

mikfm (Freitag, 18 August 2023 15:43)

Hallo Ottelo,
vielen Dank für die interessanten Informationen. Ich konnte in fast kurzer Zeit einen ESP8266 mit Tasmota 12.4 und Google Cart installieren. Wirklich super deine Anregungen und Downloads.
Bei mir werden die Diagramme nicht aktualisiert, ich muss entweder dieWebsite neu starten oder den Button Menue drücken. Ist das okay oder muss ich noch andere Einstellungen durchführen.

Gruß mikfm

ottelo (Donnerstag, 17 August 2023 19:58)

@Lucky007
Also man kann die esps immer flashen, habe noch keinen toten gesehen ;)
Hast du den ESP lose, also ohne Hichi, am deinem flasher dran? Muss ein USB-TTL Flasher sein. Eigentlich kannst du ihn mit jedem Tool flashen. Am besten mal ein Image vom der Tasmota Seite nehmen.

Omega13 (Montag, 14 August 2023 22:05)

Hallo @Lucky007,
hast du es mal mit einem Blank versucht?
Mit diesem Tool "https://forum.creationx.de/index.php?attachment/2401-blank-1mb-2mb-4mb-mit-esptool-zip/" solltest du den ESP8266 wiederbeleben können. Habe damit auch einen tot geglaubten ESP wieder belebt.

Lucky007 (Montag, 14 August 2023 21:55)

@Ottelo
der pc zeigt zwar com 4 usw an je nach usb aber verbinden kann ich mich nicht zum flashen. habe alles wie immer gemacht und ich habe jetzt schon so einige bei bekannten instaliert.
kann es nicht sein das er kaputt ist ?

Jens (Montag, 14 August 2023 20:17)

Zusammenfassen kann man sagen das alle Shellys die ein Schalter gegen Phase L haben auch GND auf die Phase legen.
Und hochohmig gegen Neutralleiter sind.
Wie gesagt die Beiden Shellys 3EMs (Pro) beziehen GND auf den Neutralleiter, weil diese 3 Phasen messen wollen.
Der Shelly PRO 3EM hat zusätzlich einen LAN Port. Ob dieser von der Software unterstützt werden muss heraus gefunden werden.
Beide Shellys haben einen aufwendigen Mess-IC, der drei Spannungen und vier Stromzangen auswerten kann.
Ob es dafür eine Tasmota Software gibt ist nicht bekannt.
Der ESP8266/ESP32 nimmt nur die fertigen Daten entgegen und gibt diese ins WLAN weiter.
Möglich das dies über SPI oder I2C geschieht. Man müsste aber das ganze Protokoll anhand des Datenblattes nach bauen.
Da die orginal SW ausreichend ist hat das wohl noch niemand auf Tasmota gemacht

Jens (Montag, 14 August 2023 19:35)

Der Shelly 1 Pro bezieht sich auf L =Phase, wie die meisten Shellys. Das heißt die Phase ist Minus und Neutralleiter ist hochohmig mit +12V verbunden.
Das heißt GND liegt auf der 230 Volt Phase ! !
Könnte man ändern wenn man L und N vertauscht anschließt. Aber dann müsste der Schalter/Taster gegen N schalten.
Der Shelly 3EM (ESP8266) und Shelly Pro 3EM (ESP32) beziehen GND auf den Neutralleiter.
Aber es lohnt kaum den gesammten Mess-IC des 3EM stillzulegen nur um eine ESP zu haben

Omega13 (Montag, 14 August 2023 14:35)

Hallo ottelo.
Ich habe das ganze mit kopieren und einfügen gemacht.
Gebaut habe ich mit PlatformIO inVisual Studio Code.
Wie gesagt, mit 12.4.0 funktioniert es, ab 12.5.0 nicht mehr.
Interessant ist halt ab 13.0.0 die dynamische Leistungsregelung,
besonders wenn man mehrere ESP,s am Laufen hat. Wenn es keine Lösung
gibt, bleib ich bei 12.4.0.

Ich habe diese Scriptfunktion aus der Tasmota-Doku genommen.:

#ifndef USE_SCRIPT
#define USE_SCRIPT
#endif
#ifndef USE_SML_M
#define USE_SML_M
#endif
#ifdef USE_RULES
#undef USE_RULES
#endif

Da kann man eigentlich nichts falsch machen.
Ich vermute das der Stromzähler, Elster AS1440, wohl etwas zickig reagiert. ;)

ottelo (Sonntag, 13 August 2023 23:13)

@Andreas
Bzgl der Abfrage > 0 das stimmt so. Ich habe nur die Namen vertauscht. Danke für den Hinweis.

Um aus der Leistung W die Energie zu bekommen, verwendet man die rieman sum Integration. In der Hilfe wird direkt das Bespiel erwähnt:

https://www.home-assistant.io/integrations/integration/

Andreas (Sonntag, 13 August 2023 21:36)

#ottelo

Ich habe mir mal das Script in 11.1 angesehen. Bist du sicher dass das mit der Berechnung von mynewsensor_negative stimmt ?

mynewsensor_negative:
friendly_name: "Stromzähler Leistung (ins Netz)"
unit_of_measurement: 'W'
value_template: >
{% if states('sensor.powersensor') | int > 0 %} # müsste das nicht < 0 heissen ?
{{ states('sensor.powersensor') }}
{% else -%}
0
{% endif %}

Im Prinzip macht das doch das gleiche wie das Aufaddieren der negativen Leistung im Tasmotascript. Es fehlt also noch eine Skalierung auf die Dauer/Breite der aufsummierten Rechtecke, damit werden aus der Summe von Watt-Werten (Leistung) eine Energie (Wh) wird.

Andreas

ottelo (Sonntag, 13 August 2023 11:13)

Das kann passieren, wenn am Script etwas nicht stimmt. Hast du es mit dem Script Editor übertrage. ?

Da hilft dann nur noch bei Flashen

Lucky007 (Samstag, 12 August 2023 21:18)

Ich nochmal.
Also die IP war falsch deswegen diese 200 OK meldung
Jetzt habe ich aber das Problem das ich nicht mehr drauf zugreifen kann auf den esp8266 nicht mal mehr neu flashen. Keine verbindung möglich. Der Port ist auch richtig.
Kann der Kaputt sein?

Lucky007 (Samstag, 12 August 2023 00:41)

Guten Abend,

Ich habe ein Problem, Ich bekomme jetzt die Meldung beim aufrufen im Browser: "200 OK" Was kann Ich tun um es zum laufen zubekommen? Reset hab ich schon (Strom aus und an)
Hilft da nur neu Installation?

Omega13 (Freitag, 11 August 2023 20:20)

Hallo.
Ich habe folgendes Problem. Ich nutze seit März ein Bitshake-Lesekopf an einem Wemos D1 mini (ESP8266). Das ganze läuft zur Zeit mit der Version 12.4.0, ohne Probleme. Ich habe versucht das ganze auf die Version 13.0.0 zu aktualisieren. Aber leider ohne Erfolg. Habe jetzt auch mal die 12.5.0 von hier getestet, funktioniert aber auch nicht. Bei meinem Zähler handelt es sich um einen Elster AS1440 Zweitarif Zweirichtungszähler.

Hier mal die Ausgabe der Konsole mit der Version 12.5.0.

00:00:00.001 HDW: ESP8266EX
00:00:00.017 UFS: FlashFS mounted with 1984 kB free
00:00:00.061 CFG: Loaded from File, Count 40
00:00:00.064 QPC: Count 1
00:00:00.070 Project tasmota - Tasmota Version 12.5.0(tasmota)-2_7_4_9(2023-05-25T08:07:36)
00:00:00.071 UFILESYSTEM OK!
00:00:00.082 Script: nv=2, tv=0, vns=9, vmem=51, smem=8192
00:00:00.083 Script: performs "sensor53 r"
00:00:00.087 meters: 1 , decode lines: 5, memory used: 1433 bytes
00:00:00.088 RSL: RESULT = {"Time":"1970-01-01T00:00:00","SML":{"CMD":"restart"}}
00:00:00.095 meters: 1 , decode lines: 5, memory used: 1433 bytes
00:00:00.536 WIF: Connecting to AP1 FRITZ!Box 7590 OF8 Channel 1 BSSId DC:39:6F:15:F7:DF in mode 11n as tasmota-5C9DAE-7598...
00:00:01.957 WIF: Connected
00:00:02.210 HTP: Web server active on tasmota-5C9DAE-7598 with IP address 192.168.2.59
19:06:56.180 MQT: Attempting connection...
19:06:56.206 MQT: Connected
19:06:56.209 MQT: tele/tasmota_5C9DAE/LWT = Online (retained)
19:06:56.210 MQT: cmnd/tasmota_5C9DAE/POWER =
19:06:56.213 MQT: tele/tasmota_5C9DAE/INFO1 = {"Info1":{"Module":"AS1440","Version":"12.5.0(tasmota)","FallbackTopic":"cmnd/AS1440_fb/","GroupTopic":"cmnd/tasmotas/"}}
19:06:56.224 MQT: tele/tasmota_5C9DAE/INFO2 = {"Info2":{"WebServerMode":"Admin","Hostname":"tasmota-5C9DAE-7598","IPAddress":"192.168.2.59"}}
19:06:56.236 MQT: tele/tasmota_5C9DAE/INFO3 = {"Info3":{"RestartReason":"Software/System restart","BootCount":18}}
19:06:57.361 MQT: stat/tasmota_5C9DAE/STATUS10 = {"StatusSNS":{"Time":"2023-08-11T19:06:57","AS1440":{"power_in":0,"Total_in_NT":0.0,"Total_in_HT":0.0,"power_out":0,"Total_out":0.0}}}
19:06:57.409 MQT: stat/tasmota_5C9DAE/STATUS1 = {"StatusPRM":{"Baudrate":115200,"SerialConfig":"8N1","GroupTopic":"tasmotas","OtaUrl":"http://ota.tasmota.com/tasmota/release/tasmota-4M.bin.gz","RestartReason":"Software/System restart","Uptime":"0T00:00:05","StartupUTC":"2023-08-11T18:06:52","Sleep":50,"CfgHolder":4617,"BootCount":17,"BCResetTime":"2023-08-09T15:58:53","SaveCount":40,"SaveAddress":"1000"}}
19:06:57.462 MQT: stat/tasmota_5C9DAE/STATUS11 = {"StatusSTS":{"Time":"2023-08-11T19:06:57","Uptime":"0T00:00:05","UptimeSec":5,"Heap":18,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":22,"MqttCount":1,"Wifi":{"AP":1,"SSId":"FRITZ!Box 7590 OF8","BSSId":"DC:39:6F:15:F7:DF","Channel":1,"Mode":"11n","RSSI":76,"Signal":-62,"LinkCount":1,"Downtime":"0T00:00:03"}}}
19:06:59.473 QPC: Reset
19:07:00.452 MQT: tele/tasmota_5C9DAE/STATE = {"Time":"2023-08-11T19:07:00","Uptime":"0T00:00:08","UptimeSec":8,"Heap":18,"SleepMode":"Dynamic","Sleep":50,"LoadAvg":34,"MqttCount":1,"Wifi":{"AP":1,"SSId":"FRITZ!Box 7590 OF8","BSSId":"DC:39:6F:15:F7:DF","Channel":1,"Mode":"11n","RSSI":76,"Signal":-62,"LinkCount":1,"Downtime":"0T00:00:03"}}
19:07:00.476 MQT: tele/tasmota_5C9DAE/SENSOR = {"Time":"2023-08-11T19:07:00","AS1440":{"power_in":0,"Total_in_NT":0.0,"Total_in_HT":0.0,"power_out":0,"Total_out":0.0}}

Ich nutze das Script aus der Tasmota-Dokumentation. Eigentlich brauche ich es nicht, mich reizt aber die dynamische Sendeleistungsregelung für das WLAN ab der Version 13.0.0. Vielleicht hat ja jemand eine Lösung. Währe natürlich toll.

Hier noch das verwendete Script in Tasmota.

>D
scnt=0
res=0

>B
=>sensor53 r

>F
; count 100ms
scnt+=1
switch scnt

;300ms after start: set sml driver to 300 baud and send /?! as HEX to trigger the Meter
case 3
res=sml(1 0 300)
res=sml(1 1 "2F3F210D0A")

;1700ms later: Ack and ask for switching to 9600 baud
case 20
res=sml(1 1 "063035300D0A")

;300ms later: switch sml driver to 9600 baud
case 23
res=sml(1 0 9600)

;6000ms after start: Restart sequence
case 60
scnt=0

ends

>M 1
+1,5,o,0,9600,AS1440,4
1,1.7.0(@0.001,Power In,W,power_in,16
1,1.8.1(@1,Total_NT In,KWh,Total_in_NT,1
1,1.8.2(@1,Total_HT In, KWh,Total_in_HT,1
1,2.7.0(@0.001,Power Out,W,power_out,16
1,2.8.0(@1,Total Out,KWh,Total_out,1
#

ottelo (Freitag, 11 August 2023 08:53)

Die Info habe ich etwas versteckt gehabt. Hab's nun unter 4f eingefügt.

Im Script müsst ihr an der Stelle mit ;-- SML -- den SML Descriptor für euren Zähler anpassen. Folgt dazu der Anleitung weiter oben. Beim Google Chart Script es es aber wichtig, dass ihr die Reihenfolge nicht ändert. In der ersten Zeile muss die Leistung, in der zweiten der Netzbezug und in der dritten die Netzeinspeisung (nur beim +PV Script) eingegeben werden. Also so z.B.:
>M 1
+1,14,s,16,9600,SML
1,77070100100700ff@1,Leistung,W,Power_curr,0
1,77070100010800ff@1000,Verbrauch,KWh,Total_in,2
1,77070100020800ff@1000,Netzeinspeisung,KWh,Total_out,2 (nur beim +PV Script)

ottelo (Freitag, 11 August 2023 08:44)

@Roland
Erstmal scheint es so, als ob du den SML Descriptor für dein Zähler falsch herum angelegt hast (Reihenfolge). Als erstes muss die Leistung kommen, dann der Verbrauch. Danach ist es egal. Wichtig sind die ersten beiden Zeilen!

1. line = sml[1] (actual power W)
2.line = sml[2] (energy from grid kWh)
3. egal

Danach nochmal die arrays resetten, dann sollte es klappen.

Roland (Donnerstag, 10 August 2023 10:08)

Hallo

ich habe einen eBZ Zähler und ein BKW. Der Zähler hat bei Einspeissung einen negativen Wert. Ich verwende das Script Tasmota SML Script + Chart + PV für 1-Richtungszähler.txt vom 9.8.2023. Meine Firmware ist 12.5.0.

Leider werden die Tagesverbrauch und Monatsverbrauch Werte falsch dargestellt, obwohl ich das Array laut Anleitung zurückgestellt habe. Was ist hier falsch?


SML Energie Bezug 621.34787287 kWh
SML Leistung 193 W
SML Leistung L1 26 W
SML Leistung L2 95 W
SML Leistung L3 72 W
Tagesverbrauch: -66.73 kWh
Monatsverbrauch: -66.73 kWh
Tageseinspeisung: 0.00 kWh
Monatseinspeisung: 0.00 kWh
Gesamteinspeisung: 0.00 kWh
Datum: 10.08.2023 - 10:06:37
Uptime: 00d 00h 05m
ON

Marcus (Donnerstag, 10 August 2023 09:57)

@Carsten
Schön das Thingspeak bei dir klappt.
Mit den Tages und Monatswerten verstehe ich derzeit auch nicht.
Muss ich nach meinem Urlaub mal nachsehen. Habe die nur für die Statistik dran gehängt ohne sie derzeit auszuwerten. Für mich lag der Focus auf der Leistung und dem Verbrauch um die Daten unterwegs einsehen zu können. Vielleicht habe ich die falschen Variablen gewählt?
Ich schaue nach dem Urlaub nochmal nach. Bin aber noch fast 3 Wochen weg ;-)

Gruß
Marcus

ottelo (Donnerstag, 10 August 2023 09:03)

@Henry
Super das es doch geklappt hat. Die Info werde ich mal mit in die FAQ aufnehmen.

Henry (Donnerstag, 10 August 2023 00:04)

@ottelo
Das war mein Problem und Fehler...
Mit dem Import über den externen Script-Editor funktioniert es jetzt! �
Es wird bei positivem Eingang nicht mehr negativ die Einspeisung gezählt und bleibt auf 0.
Morgen, wenn ich Sonne habe und negative Leistung gezählt wird, werden bestimmt die Einspeisewerte positiv gezählt.
Vielen Dank nochmal für die Umsetzung und Hilfe. �

Carsten Balzer (Mittwoch, 09 August 2023 20:00)

Hallo,

erstmal Danke für die Hilfe @Marcus @ Hedo 3D @ottelo.

Thingspeak scheint so weit zu laufen, leider geht dort nur die Grafik für die Leistung und Zählerstand, der Tages- und Monatsverbrauch ist 0 obwohl das mit dem Google chart Script richtig angezeigt wird.

https://thingspeak.com/channels/2235211

Fensterbreite hab ich bei bis auf 4h- un 24h Grafik hinbekommen, direkt die 400px geändert in 800. Rest muss ich noch schauen.

Schöne Grüße, Carsten

Andreas (Mittwoch, 09 August 2023 19:40)

In meinem Script sind beide Summen positiv, da die negativen Leistungswerte (Einspeisung) abgezogen werden, D.h. die Einspeisewerte sind auch positiv. Das muss man halt einfach nur wissen.
Aber eine Frage hierzu : Ich habe das ganze jetzt auch mit MQTT in Home Assistant übertragen. Kann man diesen "Einspeisezähler" auch irgendwie übertragen ?
Ich habe die allerneueste Version 2023.8 installiert. Die Konfiguration über customize.yaml ist ziemlich chaotisch. Ich hatte zuerst die Konfiguration hier von der Seite genommen, aber das "customize" hat er gar nicht genommen. Nun habe ich es nach einigem Studium von diversen Beispielen geschafft. Die Dokumentation der Syntax ist nicht sehr ausführlich.

Andreas

Henry (Mittwoch, 09 August 2023 14:22)

@ottelo:
Habe das debug-script aktiv...
und es verhält sich genauso:

13:52:36.103 CMD: script?power
13:52:36.109 RSL: RESULT = {"script":{"power":-104}}
13:52:39.996 PToGridS=1482.00 power=-105.00
13:52:42.036 PToGridS=1584.00 power=-102.00

14:00:18.031 PToGridS=-1167.00 power=58.00
14:00:21.033 PToGridS=-1225.00 power=58.00

Demnach muss es mit dem Einfügen des Scriptes von Notepad++ zusammenhängen.
Melde mich wieder, wenn ich es mit dem Script-Editor durchgeführt habe...

ottelo (Mittwoch, 09 August 2023 10:12)

Das "könnte" evtl. das Problem sein. Vielleicht hat der interne Script Parser dann ein Problem mit zu vielen Leerzeichen, die ich bei den if Abfragen eingesetzt habe um das Script für mich und andere Leserlich zu machen. Der externe Editor entfernt einfach alles.

Henry (Mittwoch, 09 August 2023 10:02)

@ottelo
Ich habe das Script mit Notepad++ bearbeitet (Kommentare entfernt) und per Copy+Paste in der Console "edit script" übertragen.
Wie der ext. Editor geht, muss ich erst mal lesen. Das debug-script teste ich dann mal und berichte...

ottelo (Mittwoch, 09 August 2023 09:30)

@Henry
Also die Variable PToGridS darf garnicht negativ werden. Und wenn sie trotzdem negativ ist, darf sich EnToGrid nicht ändern. Das ist alles sehr kurios. Hast du das Script über den externen ScriptEditor übertragen?

Zum Testen verwende bitte mal (liegt auch im GoogleDrive Ordner):
"Tasmota SML Script + Chart + PV für 1-Richtungszähler debug.txt"

Alle 3s und falls eingespeist wird, sollte in der console ein Eintrag sein: PToGridS und power. PToGridS muss immer positiv sein und power immer negativ! Ansonsten läuft da irgendwas schief.

Andreas (Mittwoch, 09 August 2023 05:00)

Zunächst vielen Dank für die geleistete Arbeit und Mühe.
Alles läuft soweit perfekt, auch die Verbindung zum mqtt broker.
Nun würde ich die Daten auch gerne per telegraf in die influxdb2 bekommen.
Telegraf funktioniert soweit und schreibt auch die Daten der openDTUs in die Influxdb2.
Ich bekomme es allerdings nicht mit dem tasmota hichi am laufen.
Hat dies jemand erfolgreich umgesetzt und könnte die config posten?

ottelo (Dienstag, 08 August 2023 22:24)

@Henry
ok das ist verrückt. Muss ich mir morgen nochmal anschauen.

Henry (Dienstag, 08 August 2023 21:51)

@ottelo:
Leider klappt noch etwas mit der autom. Berechnung für die Einspeisung nicht... :-(
Im Laufe des Tages waren die Einspeisewerte über 1 KWh gestiegen, nachdem keine negative Energie mehr gezählt wurde, wurden die Einspeisewerte wieder nach und nach weniger.... aktuell wieder (im Negativen) bei - 0,373KWh.

21:38:45.960 CMD: script?PToGridS
21:38:45.965 RSL: RESULT = {"script":{"PToGridS":-6977}}

Kann es mit Ausführung der Consolen-Befehle (nach Speichern des Scriptes) zusammenhängen und/oder deren Reihenfolge?
Nach Speichern des Scriptes gebe ich diese Befehle in folg. Reihenfolge (wie es in dem HowTo des Scriptes steht) ein:

1. backlog script >dval=EnFrGrid; script >dval2=EnToGrid; script >dcon={0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0}; script >dprod={0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0};
2. backlog script >mval=EnFrGrid; script >mval2=EnToGrid; script >mcon={0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0};
3. script >=#rst24h
4. script >svars
5. script >dval2=0
6. script >mval2=0
7. script >EnToGrid=0

VG, Henry

Henry (Dienstag, 08 August 2023 09:55)

Oh, das habe ich wahrscheinlich nicht genullt.
Jetzt zählt er positiv den aktuellen negativen Eingang.
Variable sieht so aus:

09:48:51.287 CMD: script?PToGridS
09:48:51.292 RSL: RESULT = {"script":{"PToGridS":3930}}

Und Ergebnisse so:


Leistung (Aktuell): -353 W
Verbrauch (Gesamt): 17978.999 KWh
--------------------------
Tagesverbrauch: 1.891 kWh
Monatsverbrauch: 2.400 kWh
--------------------------
Tageseinspeisung: 0.550 kWh
Monatseinspeisung: 0.037 kWh
Gesamteinspeisung: 0.037 kWh
--------------------------
Datum: 08.08.2023 - 09:54:23
Uptime: 00d 09h 09m

Dann scheint alles zu passen. Ansonsten melde ich mich nochmal.
Vielen Dank!

ottelo (Dienstag, 08 August 2023 08:39)

So, ich habe nun nochmal ins Script geschaut, ich habe eigentlich doch alles richtig gemacht beim Zählen. Wenn die Leistung negativ ist, wird sie aufsummiert "PToGridS-=power". Nach 60s wird diese Summe in Energie (für 1min) umgerechnet und auf den Gesamteinspeisewert "EnToGrid" aufaddiert. Das muss alles positiv sein.

Hattest du EnToGrid wirklich auf 0 gesetzt?

script >EnToGrid=0

Bitte mal mit "script?PToGridS" über die console die Variable PToGridS abfragen. Wenn du einspeist müsste diese hochgezählt werden (und nach 60s wieder auf 0 gesetzt werden).

ottelo (Dienstag, 08 August 2023 00:17)

Oh da ist mir ein Fehler unterlaufen. Korrigiere ich morgen früh

Henry (Montag, 07 August 2023 23:04)

@ottelo: Vielen vielen Dank für die schnelle Umsetzung. Bin aktuell am Testen...
Vorab: Tags- und Monatsverbrauch zählt normal.
Die 3 Einspeisewerte habe ich auf 0 gesetzt...
Jetzt zählen aber die drei Einspeisewerte mit jeweils mit Minus davor hoch... Sollten sie natürlich nur, wenn ich negative Leistung habe.

Leistung (Aktuell): 477 W
Verbrauch (Gesamt): 17976.651 KWh
--------------------------
Tagesverbrauch: 0.053 kWh
Monatsverbrauch: 0.053 kWh
--------------------------
Tageseinspeisung: -0.055 kWh
Monatseinspeisung: -0.055 kWh
Gesamteinspeisung: -0.055 kWh
--------------------------
Datum: 07.08.2023 - 23:02:12
Uptime: 03d 22h 09m

ottelo (Montag, 07 August 2023 21:24)

@Henry
Ich habe mal mein eigenes Script für einen 1-Richtungszähler umgebaut:
https://ottelo.jimdofree.com/stromz%C3%A4hler-auslesen-tasmota/#SkriptDownload

Das Script ist also für einen Zähler, der nur die entnommene Energie und die aktuelle Leistung ausgibt, also ein 1-Richtungszähler. Der Zähler muss aber die Leistung [W] auch negativ ausgeben können, wenn ins Netz eingespeist wird. Sonst funktioniert es nicht. Das Script errechnet mit der negativen Leistung dann die Tages, Monats und Gesamteinspeisung.

ottelo (Montag, 07 August 2023 17:46)

@Henry
Sorry, ich hatte mir tatsächlich Andreas Script noch nicht angeschaut gehabt. Nun habe ich aber mal Andreas Kommentar dazu durchgelesen. Ich glaube so wie er es macht klappt es nicht, aber ich komme erst nachher dazu mir das richtig anzuschauen. Ich melde mich wenn ich mehr weiß.

Henry (Montag, 07 August 2023 15:27)

@ottelo: Naja, ich dacht das Script vom Andreas für ein Balkonkraftwerk und der Berechnung der Negativ- und Positiv-Momentanwerte wurde das umgesetzt? Er hat es doch hierfür extra für ein Einrichtungszähler als virtuellen Zweirichtungs-Zähler in sein Script programmiert?

ottelo (Montag, 07 August 2023 15:07)

@Henry
Du hast ein ESP32 auf dem Tasmota läuft und ein Hichi TTL Lesekopf am MT175 (habe ich auch), der aber nur in eine Richtung zählt? Wie willst du denn da die Einspeisung erfassen?

Henry (Montag, 07 August 2023 14:03)

Zuerst mal vielen Dank für die super Anleitung und Scripte!
Das hat mir geholfen meinen ESP32-PoE ISO von Olimex ins Fliegen zu bringen. Leider funzt PoE nicht, da mein HP-Switch einen Injektor für die Spannung fehlt.
Aber egal ich nehme zur Stromversorgung den USB-Eingang mit einen sep. Steckernetzteil im Zählerschrank.
Das Ganze habe ich mit einen Hichi ttl-Lesekopf verlötet und der ESP kommt demnächst in ein Kleingehäuse und betreibe ihn dann nur noch via LAN und Netzteil.
@Andreas: Ich habe auch ein BKW und möchte gerne den Überschuss im Google-Chart-Scipt (Tag und Monat) dargestellt haben. (Habe einen ISKRA MT175 Einrichtungs-Zähler).
Leider funktioniert das Zählen der Verbrauchs-Tages- und Monatswerte nicht. Bleibt auf 0 KWh (mit dem Script "Tasmota Script Google Chart SML (28.02.2023)" werden die Werte gezählt!)
Die Tageseinspeisung zeigt auch 0 KWh und die Monatseinspeisung null KWh, EnToGridTotal zeigt null KWh.
Komischerweise wurde in der Nacht 3 Spitzenverbrauchswerte mit über 10000 W gezählt. Warum das?
Ich habe auch die 4 Scripte für den ersten Start nach Speichern des Scriptes ausgeführt...
Was habe ich falsch gemacht?
Danke für eure Hilfen hierzu
\Henry

ottelo (Montag, 07 August 2023 13:48)

@Harald
Da hast du ja schon das richtige gefunden. Laut Beschreibung:
<M>,<decoder>@<scale><offs>,<label>,<UoM>,<var>,<precision>
<precision> number of decimal places. Add 16 to transmit the data immediately. Otherwise it is transmitted on TelePeriod only.

TelePeriod=xxx sollte eigentlich garnicht funktionieren. Der Befehl heißt nun "tper".
Die TelePeriod stellt man eigentlich nicht im Script mit tper=xxx ein, sondern unter den Einstellungen von Tasmota (Default = 300). Wenn man das im Script macht wird die Einstellung nur überschrieben.

Harald (Montag, 07 August 2023 12:05)

Hab's gefunden.
Schreibt man im Script ans Ende der Zeile, die den Zählerstand ausliest, eine 16 (z.B. Energie Bezug,kWh,1_8_0,16), werden die Daten sofort nach Anlieferung duch den Zähler an den MQTT- Client übermittelt. Dort kann man mittels "event-on-change-reading" (in FHEM) die Wertedifferenz einstellen, wann die gesendeten Werte übernommen werden sollen. So hat man bei einer entsprechenen Änderung der Meßdaten verfügbar aber die Logdatei wird nicht unnötig gefüllt.

Viele Grüße Harald

Harald (Sonntag, 06 August 2023 17:47)

Übrigens hier mein derzeit bentztes Script:

>D
>B
; TelePeriod 180
=>sensor53 r
>M 1
; Device: eBZ DD3 2R06 DTA SMZ1
TelePeriod=180
; protocol is D0 SML HEX
; 9600@7E1 for OP-type devices, 9600@8N1 for SM-type devices
+1,3,s,0,9600,SML,1
; Zählerstand zu +A, tariflos,
; Zählerstände Auflösung 10 µW*h (6 Vorkomma- und 0 Nachkommastellen)
1,77070100010800FF@100000000,Energie Bezug,kWh,1_8_0,0
; Zählerstand zu +A, Tarif 1
; 1,77070100010801FF@100000000,Energie Bezug T1,kWh,1_8_1,8
; Zählerstand zu +A, Tarif 2
; 1,77070100010802FF@100000000,Energie Bezug T2,kWh,1_8_2,8
; Zählerstand zu -A, tariflos
1,77070100020800FF@100000000,Energie Export,kWh,2_8_0,0
; Summe der Momentan-Leistungen in allen Phasen, Auflösung 0,01W (5 Vorkomma- und 2 Nachkommastellen)
1,77070100100700FF@1,Leistung,W,16_7_0,0
; Momentane Leistung in Phase Lx, Auflösung 0,01W (5 Vorkomma- und 0 Nachkommastellen)
1,77070100240700FF@1,Leistung L1,W,36_7_0,0
1,77070100380700FF@1,Leistung L2,W,56_7_0,0
1,770701004C0700FF@1,Leistung L3,W,76_7_0,0
; Spannung in Phase Lx, Auflösung 0,1V (nur über MSB)
; 1,77070100200700FF@1,Spannung L1,V,32_70,1
; 1,77070100340700FF@1,Spannung L2,V,52_7_0,1
; 1,77070100480700FF@1,Spannung L3,V,72_7_0,1
; Statuswort, 4 Byte Information über den Betriebszustand, HEX string
; tasmota can decode one string per device only!
; 1,1-0:96.5.0*255@#),Status1,,96_5_0,0
; 1,1-0:96.8.0*255@#),Status2,,96_8_0,0
; Geräte-Identifikation, Nach DIN 43863-5
1,77070100000009FF@#),Identifikation,,96_1_0,0
;1,77070100000000FF@#),Identifikation,,0_0_0,0
#

Harald (Sonntag, 06 August 2023 17:31)

Hallo zusammen,

leider hab ich immer noch nicht die Syntax bei Tasmota verstanden. Ich besitze Einen Hichi-Lesekopf und ein eBZ DD3 Smart-Meter. Ich lese nur die Parameter Wifi, Bezug, Export, P-L1,P-L2,P-L3 sowie Pges. aus und übertrage diese nach MQTT2 in FHEM. Anfangs hatte unter >B =>sensor53 r sowie TelePeriod 30 stehen. Dmit hatte ich jede Sekunde einen Eintrag im Logfile. Das war mit wesntlich zu häufig. Eine Änderung in TelePeriod 180 brachte keine Änderung. Nachdem ich das mittels ";" deaktiviert hatte, wiederum das selbe. Dann habe ich im TelePeriod 180 in die Rubrik |M1 eingefügt. Das hat bewirkt, daß ich nun eine Datenfolge von 5min (TelePeroiod von 300 = default ?oder?) habe. Eine Änderung des Wertes ändert die Datenfolge nicht.
Kann mir jemand sagen, wo mein Fehler liegt? ich hätte gerne einen Inteval von 3min.

Würde mich freuen, wenn mir jemand auf die Sprünge helfen könnte. Viele Grüße und schönen Sonntag noch.

Harald

Roman (Sonntag, 06 August 2023 11:24)

Hallo zusammen
Kann mir jemand erklären wir ich den Script mit dem Script Editor im Wemos D1 korrigieren kann ?

Hedo 3D (Freitag, 04 August 2023 23:16)

@Carsten
Wenn es dir rein um die Anzeigebreite der Charts geht und nicht darum mehr aten hinein zu bekommen, könnte dir dies helfen. Ist allerdings das ältere Script.
Ich habe eine Variable "breite "definiert. Hier im Beispiel 800 Pixel. Die passenden Zeilen musst du im Script suchen, die Variable reinpacken und den Wert anpassen. (Für die Anzeige auf einem PC oder Tablet macht sich die Breite besser als 400 Pixel).
...
>D 40
breit=800
; for external ScriptEditor
...
; daily consumption month table
#daysub
wcs <div id="chartday" style="text-align:center;width:%breit%px;height:100%%;padding:0px"></div>
...
wcs var options={chartArea:{left:40,width:'86%%'},width:'%breit%px',legend:'none',title:'Tagesverbräuche Monatsansicht',vAxis:{format:'# kWh'},hAxis:{title:'Tag',ticks:[1,5,10,15,20,25,30]}};
...
; monthly consumption year table
#monthsub
wcs <div id="chartmonth" style="text-align:center;width:%breit%px;height:100%%;padding:0px"></div>
...
$<div style="margin-left:-20px;width:%breit%px">
; 4h power chart
$<div id="chart1" style="text-align:center;width:%breit%px;padding:0px"></div>
$gc(lt s4h "wr" "Leistung [W]" cstr2)
...
; 24h power chart
$<div id="chart2" style="text-align:center;width:%breit%px;padding:0px"></div>
$gc(lt sday "wr" "Leistung [W]" cstr)
...

So funktioniert es bei mir mit dem Script vom Januar 2023. Ansonsten sollte dies helfen, die entsprechenden Stellen in den Scripten zu finden.
Viel Erfolg.

Marcus (Freitag, 04 August 2023 10:18)

Für die, die die Daten nach Thingspeak schicken wollen:

Hier noch die von verwendete thingspeak ergänzung und wo ich sie in Ottelos (älteren) Skript eingesetzt habe.
Der apikey muss natürlich angepasst werden

.....
if (secs%60==0)
{
hour=hours
utm=s(2.0(int(uptime/1440)))+"d "+s(2.0(int(uptime/60)%24))+"h "+s(2.0(uptime%60))+"m"

EnFrGrid=sml[2]
EnToGrid=sml[3]
dcon[day]=EnFrGrid-dval
mcon[month]=EnFrGrid-mval
dprod[day]=EnToGrid-dval2
mcon[month+12]=EnToGrid-mval2
;Thingspeak
=>Websend [184.106.153.149:80]/update?apikey=xxxxxxxxxxxxx&field1=%power%&field2=%EnFrGrid%&field3=%EnToGrid%&field4=%dcon%&field5=%mcon%&field6=%dprod%

m5=int((((hours*60)+mins)/5)+1)

sday[0]=m5
if (chg[m5]>0)
{
sday[m5]=int(avgv2/avgvc2)
avgv2=0
......

Gruß
Marcus

ottelo (Freitag, 04 August 2023 08:39)

@Carsten
Wie bereits Marcus sagt, das mit den größeren Charts ist durch Tasmota begrenzt. Man könnte ein Full Webserver in Tasmota aktivieren und dann viel mehr machen, das frisst aber Ressourcen und ich habe derzeit leider auch keine Zeit. Eine Möglichkeit die Daten zu extrahieren müsste eigentlich gehen. Muss ich mal nachlesen wie es geht.

Marcus (Freitag, 04 August 2023 08:14)

@ Carsten
Zur grösse der Charts kann ich nichts sagen. Wurde aber glaube ich hier schon mal diskutiert.
Wegen Kurven in der Vergangenheit, das ist so nicht vorgesehen. Ich hatte das bei einem Freund mit thingspeak.com gelöst. Da kann man einen kostenlosen Account anlegen und im tasmotascript mit dem Befehl „websend“ die Daten in deren Cloud schicken. Man kann sie dann als csv exportieren sich aber auch dort einfache Charts basteln die man dann auch unterwegs abrufen kann.
Bin jetzt aber erst am im Urlaub.

Gruß
Marcus

Carsten (Donnerstag, 03 August 2023 21:08)

Erst mal dicken Dank für die geballten Infos hier! Vor 2 Wochen wusste ich nicht mal das das geht mit Zähler auslesen, dank der Anleitung hab ichs aber hin bekommen.
Ich habe nen Hichi Lesekopf und nen ESP 32 und die Google Chart Lösung (4f).
Bekommt man die angezeigten Kurven größer?

Und ich hätte gerne, das ich mir die Kurven der vergangen Tage anschauen kann, oder noch besser, die Daten komplett exportieren kann (1 min Auflösung, als .xls oder .csv)

Schöne Grüße, Carsten

Marcus (Donnerstag, 03 August 2023 19:53)

@ Andreas
Ich würde es einfach probieren. Pass nur auf, dass du das für die Speichergrösse der A1T passende Image nimmst. Ottelo hat das bei seinen Images beschrieben. Ich hatte für meine EP2 zuerst das falsche gewählt und nichts ging mehr. Der einzige Weg die EP2 zu retten war die verklebte EP2 zu öffnen und serial neu zu flashen. Das war die Hölle.
Dann die Pins anpassen. Die Sensoren sollten die gleichen sein, nur andere Pins wie Du schon geschrieben hast.
Einfach probieren welche der beiden Konfigurationen auf https://templates.blakadder.com/nous_A1T.html
funktioniert.

Viel Erfolg
Marcus
